专利号: 201710063219X
申请人: 南京科技职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

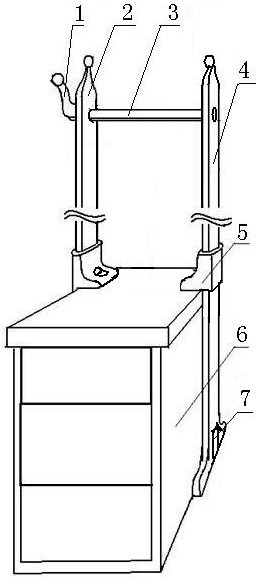

1.以床头柜为底座的组装衣架,由挂钩、左T形立柱、挂杆、右T形立柱、加固组件罩、床头柜、扁平底带、挂杆调节槽、挂杆孔、螺母、纵向调节孔、螺钉、长螺栓、圆台形穿孔、橡胶吸盘组、螺栓、长方形金属螺母片、插槽、锚垫、螺栓插孔、竖孔、尼龙搭扣组成,挂钩(1)固定在左T形立柱(2)的上部外侧,左T形立柱(2)和右T形立柱(4)的上部之间用挂杆(3)连接,左T形立柱(2)上部开挂杆孔(9),右T形立柱(4)上部开圆台形穿孔(14),圆台形穿孔(14)位置与左T形立柱(2)上部的挂杆孔(9)位置相对应,挂杆(3)一端制成圆台形、另一端头沿其纵轴开有纵向调节孔(11),螺母(10)内置在纵向调节孔(11)中、且在挂杆(3)端头附近,挂杆(3)从右T形立柱(4)外侧、圆台形穿孔(14)的大孔口穿过,挂杆(3)的圆台形端头卡合在圆台形穿孔(14)中,另一端穿至左T形立柱(2)上的挂杆孔(9)中,挂钩(1)内侧上部开有挂杆调节槽(8),挂杆调节槽(8)与左T形立柱(2)上的挂杆孔(9)相吻合,长螺栓(13)由挂钩(1)的上背部穿过挂杆调节槽(8),经左T形立柱(2)上的挂杆孔(9),再入挂杆(3)的纵向调节孔(11)与其中螺母(10)旋接,挂钩(1)的下背部用螺钉(12)与左T形立柱(2)固定,左T形立柱(2)和右T形立柱(4)的下端用扁平底带(7)紧系,扁平底带(7)置于床头柜(6)下面,扁平底带(7)一端固定在左T形立柱(2)下端,另一端装有尼龙搭扣(22)的一片,且与固定在右T形立柱(4)下端的尼龙搭扣(22)的另一片相扣合,其特征是:在左T形立柱(2)和右T形立柱(4)的中部各套裹、固定一加固组件罩(5),加固组件罩(5)制成马蹄形,其跟部开竖孔(21),孔形与T形立柱的杆形相吻合,竖孔(21)前内侧壁中下部沿中轴线开有插槽(18),长方形金属螺母片(17)插在插槽(18)中,螺栓(16)从加固组件罩(5)蹄面上的螺栓插孔(20)穿进插槽(18),且在插槽(18)中旋穿长方形金属螺母片(17),并顶压在锚垫(19)背面的中间凹处,锚垫(19)正面中央和四角各做一个凸起的小圆锥,锚垫(19)正面顶压在T形立柱上,加固组件罩(5)下面固定着橡胶吸盘组(15),橡胶吸盘组(15)吸附在床头柜(6)柜面上,使加固组件罩(5)附着在床头柜(6)柜面上。

2.根据权利要求1所述以床头柜为底座的组装衣架,其特征是:所述橡胶吸盘组(15)的橡胶吸盘排布按等差数列排列。
