1.一种从次磷酸盐废水中回收单质磷的方法，其特征在于，所述方法包括：构建光电催化反应体系，其中，以石墨或不锈钢为阳极极板、Pd/g-C3N4电极为阴极极板、可见光为光源，质子交换膜将所述光电催化反应体系相对应的装置隔离为阳极室和阴极室；

调节所述阳极极板与所述阴极极板之间的板间距为1～10cm；

将柠檬酸铵、硫酸钠以及次磷酸盐废水泵入所述光电催化反应体系中，控制所述次磷酸盐废水的pH值为3.0～6.0；

开启所述光源及电源，进行光电催化反应；

所述光电催化反应结束后收集所述阴极室内的沉淀物；

将所述沉淀物冷冻真空干燥得到含单质磷的回收产物。

2.根据权利要求1所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，所述Pd/g-C3N4电极的制备方法包括：将硫脲和三聚氰酸按照质量浓度比为1：1混合均匀，形成混合物a；

将所述混合物a通过溶胶凝胶法制备得到粉末状g-C3N4；

将所述粉末状g-C3N4、聚乙烯吡咯烷酮与片状或块状石墨混合，形成混合物b，其中，所述聚乙烯吡咯烷酮的加入量为所述硫脲和所述三聚氰酸总质量的0.1～1％；

将所述混合物b在温度为500℃的条件下热聚合5h，得到g-C3N4/石墨电极；

将氯化钯溶解于蒸馏水中配制成浓度为0.1～2mol/L的氯化钯溶液；

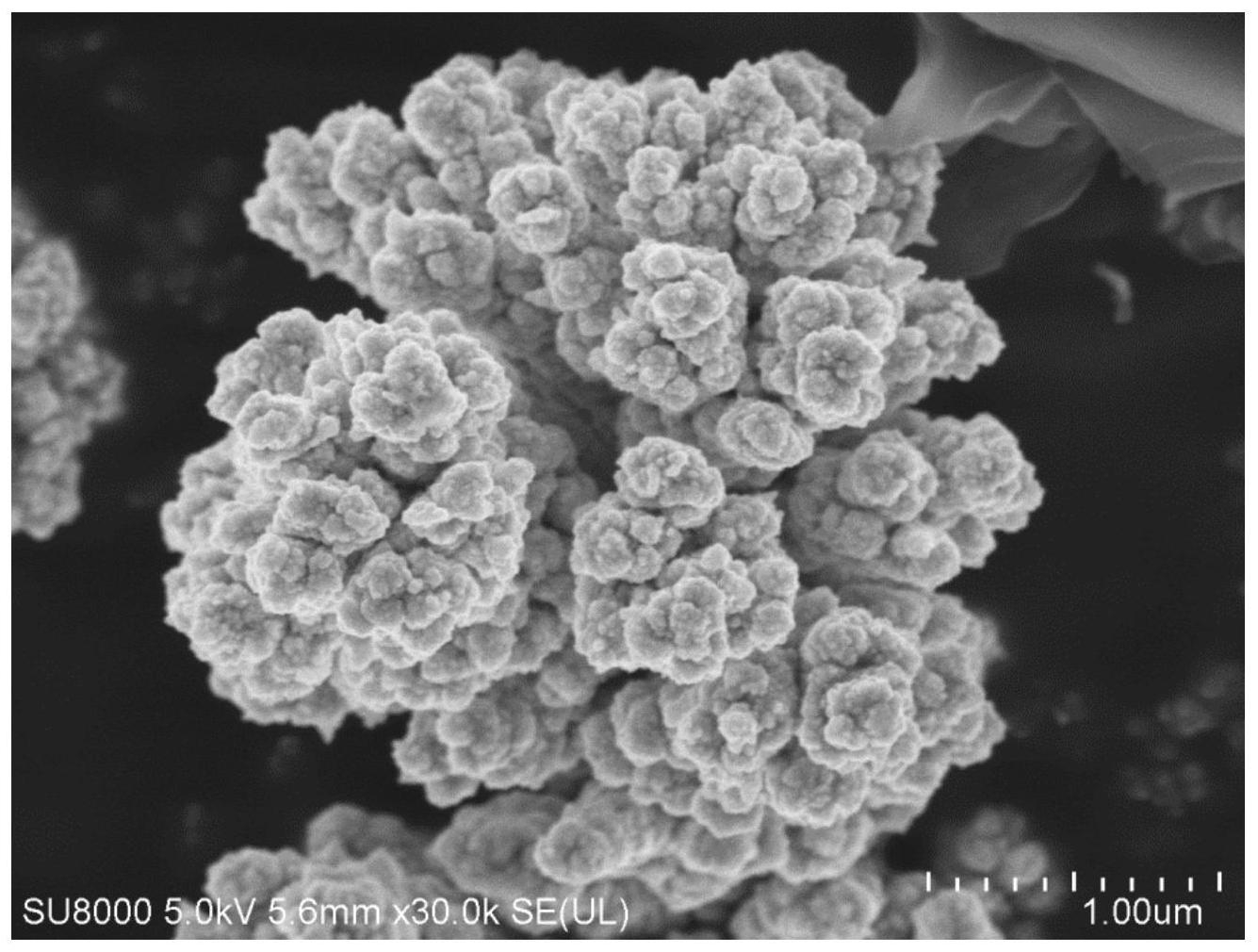

将所述g-C3N4/石墨电极放置于所述氯化钯溶液中，在电流密度为0.2mA/cm2的条件下通过循环伏安法制备得到Pd/g-C3N4电极。

3.根据权利要求2所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，所述聚乙烯吡咯烷酮的加入量为所述硫脲和所述三聚氰酸总质量的0.5％。

4.根据权利要求1所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，所述阳极室和所述阴极室的体积比为1：5。

5.根据权利要求1所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，所述可见光为日光灯灯光、太阳光或氙光灯灯光。

6.根据权利要求5所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，所述可见光的光照强度为10～100W。

7.根据权利要求1所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，所述质子交换膜为全氟磺酸质子交换膜。

8.根据权利要求1所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，所述电源的电流密度为0.5～50mA/cm2。

9.根据权利要求1所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，将所述沉淀物冷冻真空干燥得到含单质磷的回收产物包括：将所述沉淀物在温度为-70～-80℃的条件下冷冻真空干燥2h得到含单质磷的回收产物。

10.根据权利要求1所述的从次磷酸盐废水中回收单质磷的方法，其特征在于，所述电源的电流密度为2mA/cm2，所述可见光的光照强度为40W，所述板间距为2cm，所述pH值为

5.0。
