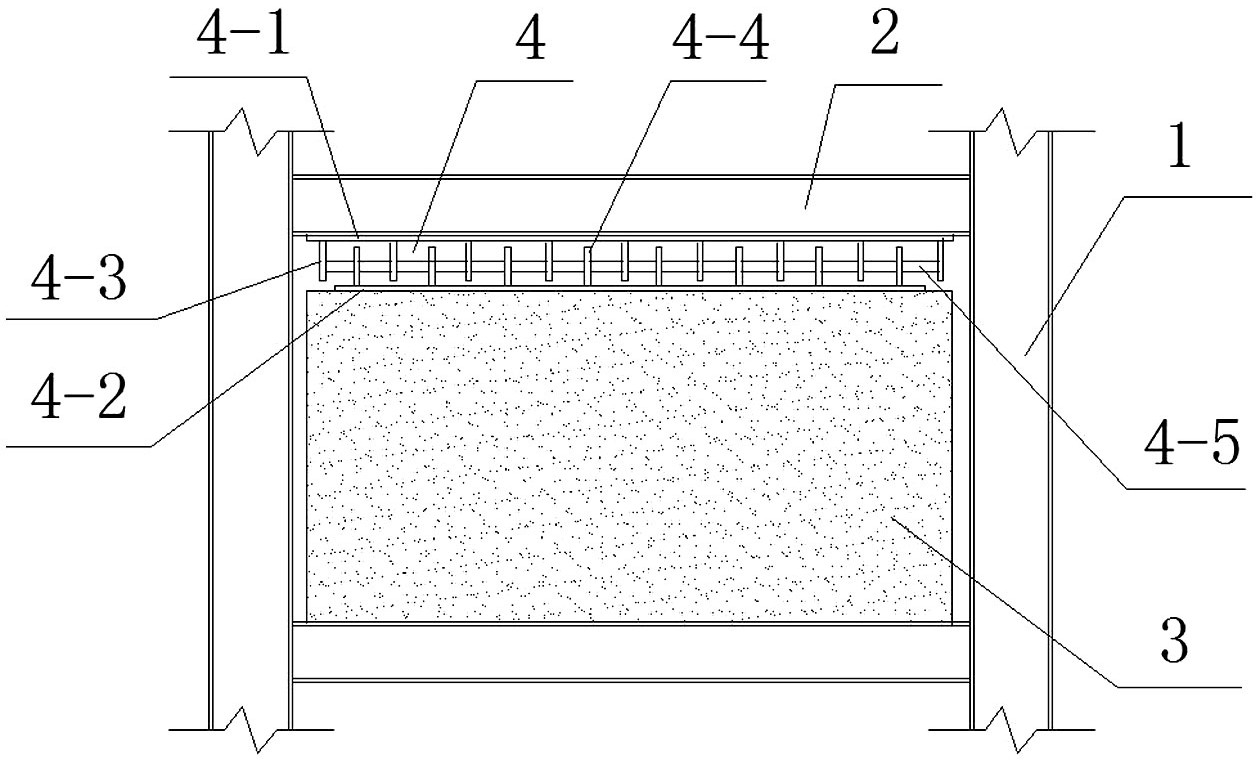

1.一种可复位刚性连接的装配式钢框架填充墙体系，包括由钢框架柱（1）和钢框架梁（2）围合成的矩形钢框架以及填充在钢框架内的预制填充墙板（3），其特征在于：所述预制填充墙板（3）的上端通过可复位刚性连接件（4）与上方的钢框架梁（2）连接，下端与下方的钢框架梁（2）焊接固定；

所述预制填充墙板（3）与上方的钢框架梁（2）以及左右钢框架柱（1）之间的间隙内均填充有柔性材料（5）；

所述预制填充墙板（3）与柔性材料（5）的两侧表面有抹面层（6）；

所述可复位刚性连接件（4）包括平行间隔设置的上端板（4‑1）和下端板（4‑2）、一组平行间隔连接在上端板（4‑1）下表面上的上部连接板（4‑3）以及一组平行间隔连接在下端板（4‑2）上表面上的下部连接板（4‑4），所述上部连接板（4‑3）和下部连接板（4‑4）上下交错间隔交替分布，两者穿接有一根连接杆（4‑5）；

所述上部连接板（4‑3）为等腰梯形钢板，梯形边上长下短，垂直焊接在上端板（4‑1）上、沿上端板（4‑1）长向布置；其板面上对应开有穿过连接杆（4‑5）的圆孔，圆孔的直径与连接杆直径相适应，且上部连接板（4‑3）的圆孔与连接杆点焊固定；

所述下部连接板（4‑4）为等腰梯形钢板，梯形边上短下长，垂直焊接在下端板（4‑2）上、沿下端板（4‑2）长向布置；其板面上对应开有穿过连接杆（4‑5）的长孔；

所述长孔为椭圆形孔或者矩形孔，长向尺寸大于连接杆直径，短向尺寸与连接杆直径相适应。

2.根据权利要求1所述的可复位刚性连接的装配式钢框架填充墙体系，其特征在于：所述柔性材料（5）与预制填充墙板（3）以及矩形钢框架的接缝内有密封胶。

3.根据权利要求1所述的可复位刚性连接的装配式钢框架填充墙体系，其特征在于：所述的预制填充墙板（3）包括轻质保温混凝土（3‑1）和浇筑在轻质保温混凝土（3‑1）内的墙板骨架；

所述墙板骨架包括矩形的轻钢框架（3‑2）和垂直连接在轻钢框架（3‑2）对边之间的构造钢筋骨架（3‑3），其中轻钢框架（3‑2）是由C型钢围合而成的矩形钢框、其端面与预制填充墙板（3）平齐。

4.根据权利要求3所述的可复位刚性连接的装配式钢框架填充墙体系，其特征在于：所述构造钢筋骨架（3‑3）包括竖向构造钢筋柱和水平构造钢筋梁，竖向构造钢筋柱和水平构造钢筋梁交叉形成十字形或者井字形，将轻钢框架（3‑2）分割成区域单元。

5.根据权利要求4所述的可复位刚性连接的装配式钢框架填充墙体系，其特征在于：每个区域单元中对角线之间平行拉结有两根钢筋形成双层交叉钢筋骨架（3‑4）。

6.一种如权利要求1至5任意一项所述的可复位刚性连接的装配式钢框架填充墙体系的施工方法，其特征在于，具体步骤如下：步骤一，将可复位刚性连接件（4）的下端板（4‑2）焊接在预制填充墙板（3）的轻钢框架上；

步骤二，定位放线，借助临时支撑把连接有可复位刚性连接件（4）的预制填充墙板（3）放置于安装位置；

步骤三，将预制填充墙板（3）的轻钢框架（3‑2）与下方的钢框架梁（2）焊接固定；

步骤四，将可复位刚性连接件（4）的上端板（4‑1）与上方的钢框架梁（2）焊接固定；

步骤五，安装完成后，将上部连接板（4‑3）的圆孔与连接杆进行点焊固定；

步骤六，在矩形钢框架与预制填充墙板（3）之间填充柔性材料（5）；

步骤七，在柔性材料（5）与矩形钢框架和预制填充墙板（3）的接缝处采用密封胶封缝；

步骤八，在柔性材料（5）以及预制填充墙板（3）的外表面做抹面层（6），至此，完成可复位刚性连接装配式钢框架填充墙体系的施工。
