专利号: 201611217038X
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

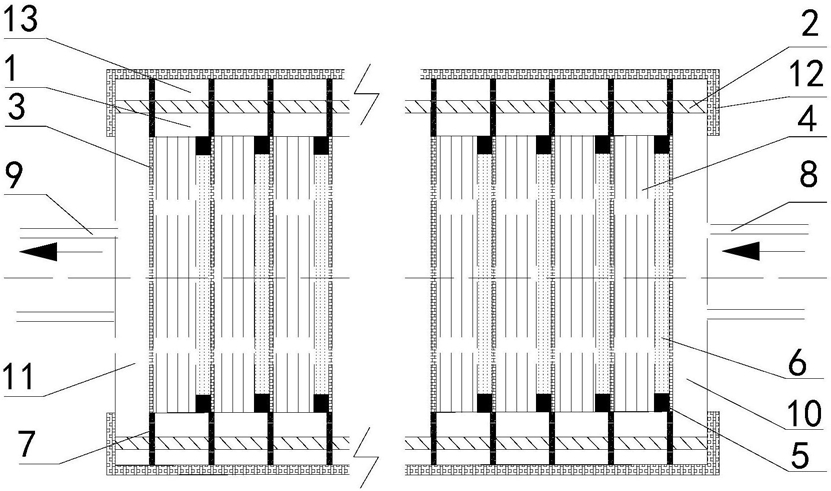

1.一种人造页岩岩芯,其特征在于:包括至少一个单元连接器,所述单元连接器由中部镂空的固定结构和外凸设置于固定结构中部外侧的槽结构焊接而成,所述槽结构与固定结构的镂空部分相配合且槽结构恰好可嵌入该镂空部分,在槽结构远离固定结构的一端设置有过滤网,在过滤网上放置有纳米膜; 在过滤网上有序叠放有多张纳米膜,且纳米膜与对应槽结构内壁紧密配合; 位于最外侧的纳米膜上压制有支撑网,且支撑网置于槽结构靠近固定结构的一端,所述支撑网的周围由膜密封胶环密封,所述膜密封胶环与对应槽结构内壁紧密配合; 所述单元连接器设置为沿轴向依次排列的多个,相邻两个单元连接器相互密封嵌套在一起,其中槽结构置于对应单元连接器的固定结构镂空部分内,相邻两固定结构之间通过连接器密封胶环密封连接; 在多个单元连接器合围形成的结构中,其首尾端分别连接有入口端紧固器和出口端紧固器,且入口端紧固器、出口端紧固器与对应单元连接器的固定结构之间同样通过连接器密封胶环密封连接,该人造页岩岩芯还包括用于固定入口端紧固器、单元连接器、出口端紧固器的紧固螺栓,所述紧固螺栓依次穿过入口端紧固器、各单元连接器、出口端紧固器。

2.根据权利要求1所述的一种人造页岩岩芯,其特征在于:所述入口端紧固器、出口端紧固器上分别设有支撑网。

3.根据权利要求2所述的一种人造页岩岩芯,其特征在于:由入口端紧固器、出口端紧固器和多个单元连接器合围形成的结构密封于一岩芯外密封套内。

4.根据权利要求3所述的一种人造页岩岩芯,其特征在于:所述入口端紧固器、出口端紧固器、岩芯外密封套和多个单元连接器合围形成的结构整体呈圆筒状设置。

5.根据权利要求1至4任一项所述的一种人造页岩岩芯,其特征在于:在入口端紧固器、出口端紧固器上分别设有驱替液入口管路、驱替液出口管路。

6.一种权利要求3或4所述的人造页岩岩芯的制备方法,其特征在于:包括以下步骤:

定制能够放纳米膜的单元连接器;

将预设数量的纳米膜叠放入对应单元连接器槽结构内的过滤网上;

将支撑网压在纳米膜上,并在支撑网外套上膜密封胶环密封;

将多个装有纳米膜、支撑网和膜密封胶环的单元连接器槽结构分别与对应单元连接器的固定结构镂空部分相连,相邻的单元连接器之间通过连接器密封胶环密封;

在最终合围结构的首尾端分别连接入口端紧固器和出口端紧固器,并通过连接器密封胶环和预设数量的紧固螺栓密封连接;

将整个装置密封在岩芯外密封套内。
