1.一种凹凸棒负载PAMAM型树枝状大分子的制备方法，其特征在于，包括以下步骤：

1)将经过200目筛选的凹凸棒原土与去离子水按1:1-1:100质量比混合，机械搅拌10-

100分钟，倾出上层液体，重复多次，以除去水溶性杂质得悬浮液，往所述悬浮液中加入适量的1-4mol/L的盐酸，超声条件下搅拌1-3h，过滤洗涤至中性，将最终过滤产物倒入干净的容器中，110℃真空干燥2-10h，研磨得纯的凹凸棒土即ATP；

2)将500mL三口烧瓶中，依次加入20g步骤1)中的ATP，加入200mL10％的γ-氯丙基三甲氧基硅烷水溶液，70℃加热反应4h，过滤，乙醇洗涤，60℃真空干燥12h，得到γ-氯丙基改性凹凸棒土ATP-CTP；

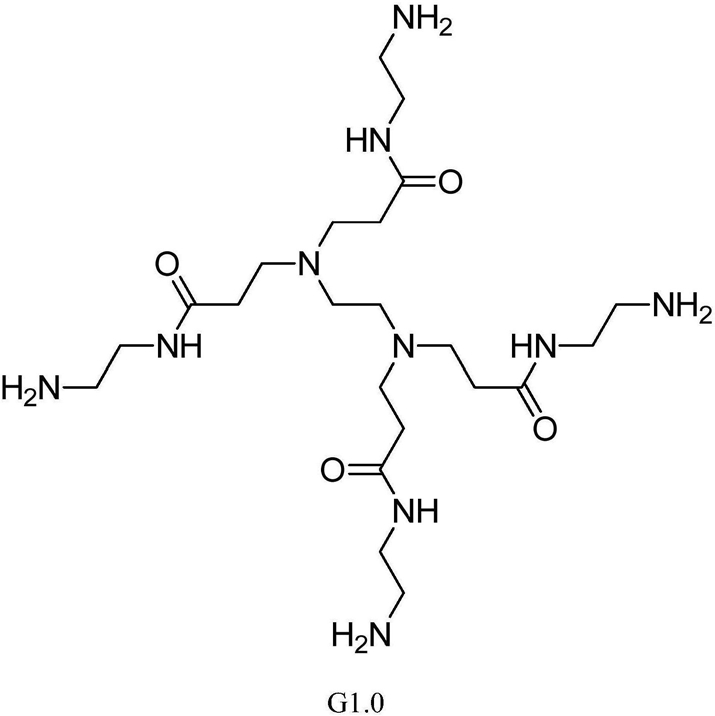

3)PAMAM型树枝状大分子的制备：以乙二胺为中心核，与丙烯酸甲酯发生Michael加成反应得到以酯基为端基的半代产品G0.5，将所述半代产品G0.5和乙二胺通过酰胺化反应制备以氨基为端基的整代产品G1.0，重复Michael加成反应和酰胺化反应合成G1.0-G4.0代PAMAM型树枝状大分子；

4)PAMAM型树枝状大分子在凹凸棒表面的负载：将步骤2)中所述ATP-CTP和不同代数的G1.0-G4.0代PAMAM型树枝状大分子混合，加入溶剂，机械搅拌下加热回流4-10h，过滤，依次用甲苯、乙醇洗涤，60℃真空干燥10-24h，制得G1.0-G4.0代PAMAM-ATP-CTP型吸附剂。

2.根据权利要求1所述的一种凹凸棒负载PAMAM型树枝状大分子的制备方法，其特征在于，所述凹凸棒土直径为10-100nm，长度为300-900nm。

3.根据权利要求1所述的一种凹凸棒负载PAMAM型树枝状大分子的制备方法，其特征在于，包括如下步骤：将上述ATP-CTP与G1.0-G4.0代PAMAM型树枝状大分子按照质量比为5:1-

2：1混合，机械搅拌后再加入1mL三乙胺和50mL甲苯，机械搅拌，回流反应6h，过滤，依次用甲苯、乙醇洗涤，干燥得G1.0-G4.0代的PAMAM-ATP-CTP。

4.根据权利要求1所述的一种凹凸棒负载PAMAM型树枝状大分子的制备方法，其特征在于，所述Michael加成反应中胺基和酯基的摩尔比为1:2-1:4，所述酰胺化反应中酯基和胺基的摩尔比为1:10-1:32。
