1.一种多孔铂/钯合金纳米颗粒催化剂的制备方法，其特征在于，所述制备方法由以下步骤组成：

A、制备种子溶液：向十六烷基三甲基氯化铵水溶液中加入氯铂酸水溶液和硼氢化钠冰水溶液，混合均匀后在34～37℃条件下，静置2～5小时，得到种子溶液；

B、制备多孔铂/钯合金纳米颗粒催化剂：向十六烷基三甲基氯化铵水溶液中依次加入氯铂酸水溶液、氯钯酸水溶液、抗坏血酸水溶液和步骤A制备得到的种子溶液，混合均匀后于35-40℃静置20-70小时，离心，即得多孔铂/钯合金纳米颗粒催化剂；

步骤B中，所述十六烷基三甲基氯化铵水溶液的摩尔浓度、氯铂酸水溶液的摩尔浓度、氯钯酸水溶液的摩尔浓度和抗坏血酸水溶液的摩尔浓度比值为(1～3)：(0.1～0.3)：(0.1～0.3)：(1.6～3)；

步骤B中所述十六烷基三甲基氯化铵水溶液、氯铂酸水溶液、氯钯酸水溶液、抗坏血酸水溶液和步骤A制备得到的种子溶液的体积之比为(3000～5000)：(50～70)：(6～100)：(30～40)：(5～50)。

2.根据权利要求1所述的多孔铂/钯合金纳米颗粒催化剂的制备方法，其特征在于，步骤A中所述十六烷基三甲基氯化铵水溶液的摩尔浓度、氯铂酸水溶液的摩尔浓度和硼氢化钠冰水溶液的摩尔浓度比值为(1～3)：(0.1～0.3)：(0.1～0.3)；所述十六烷基三甲基氯化铵水溶液、氯铂酸水溶液和硼氢化钠冰水溶液的体积之比为975：8：60。

3.根据权利要求1或2所述的多孔铂/钯合金纳米颗粒催化剂的制备方法，其特征在于，步骤B中所述十六烷基三甲基氯化铵水溶液、氯铂酸水溶液、氯钯酸水溶液、抗坏血酸水溶液和步骤A制备得到的种子溶液的体积之比为(3000～5000)：(50～70)：(6～15)：(30～

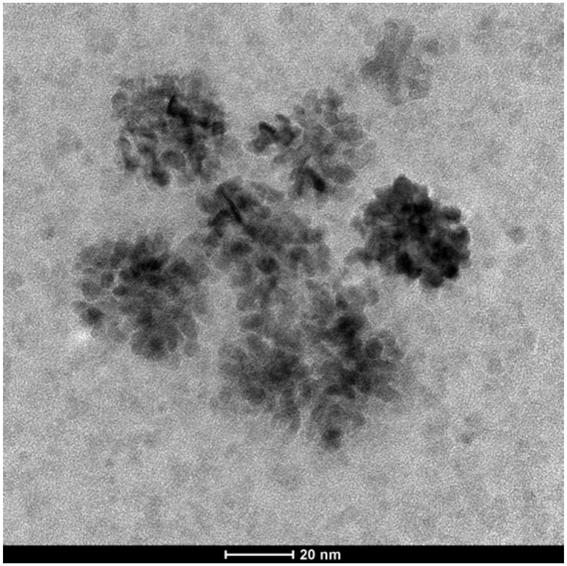

40)：(5～50)；所制得多孔铂/钯合金纳米颗粒催化剂中钯的摩尔含量为50-62％；颗粒直径在35-45nm。

4.根据权利要求1或2所述的多孔铂/钯合金纳米颗粒催化剂的制备方法，其特征在于，步骤B中所述十六烷基三甲基氯化铵水溶液、氯铂酸水溶液、氯钯酸水溶液、抗坏血酸水溶液和步骤A制备得到的种子溶液的体积之比为(3000～5000)：(50～70)：(20～50)：(30～

40)：(5～50)；所制得多孔铂/钯合金纳米颗粒催化剂中钯的摩尔含量为65-75％；颗粒大小在50-80nm。

5.一种多孔铂/钯合金纳米颗粒催化剂，其特征在于，采用权利要求1-4任一项所述的方法制备得到。

6.一种权利要求1-4任一项所述方法制备的多孔铂/钯合金纳米颗粒催化剂在电催化甲醇氧化上的应用。
