专利号: 2016110518251
申请人: 天津工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

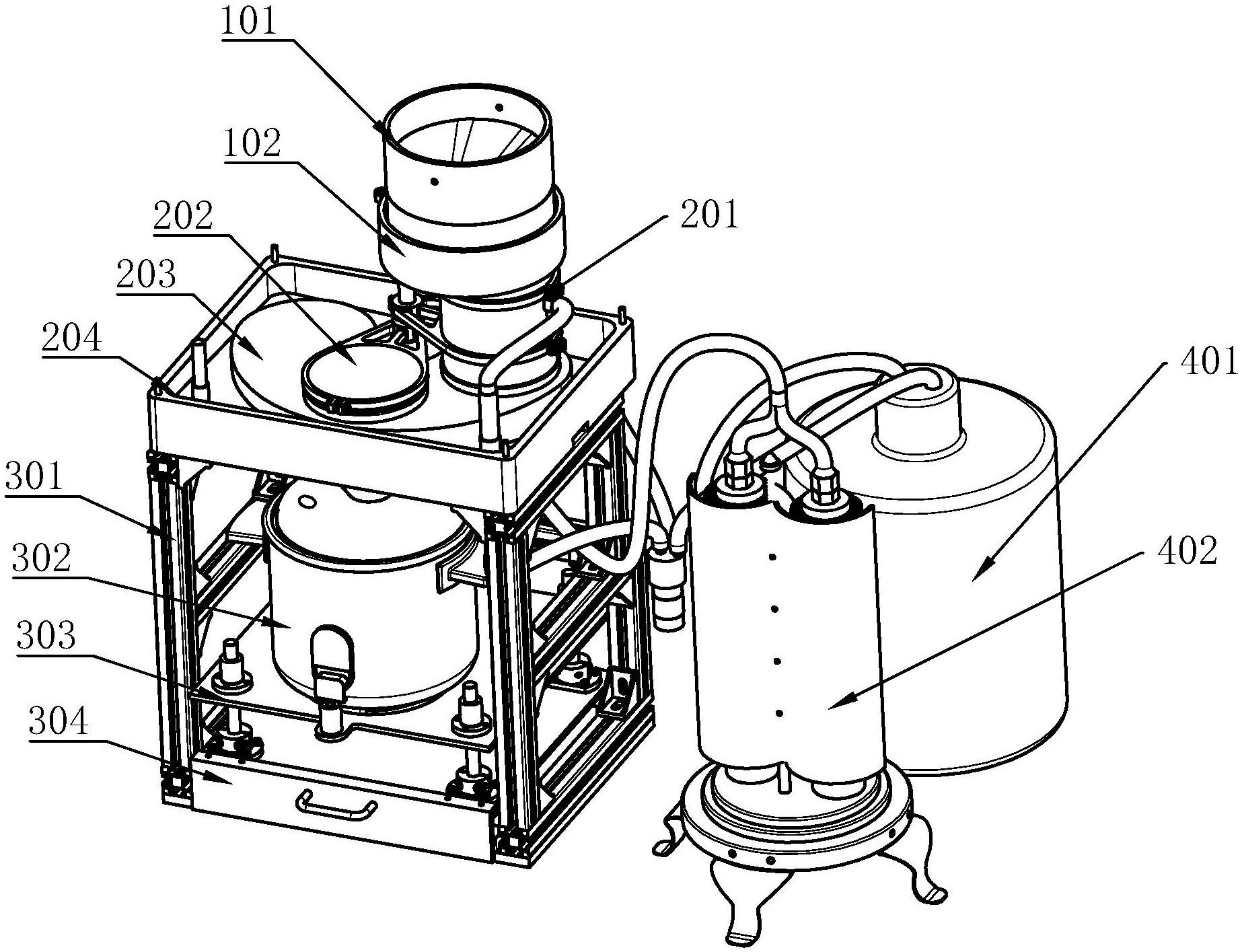

1.一种全自动智能煲饭一体机,其特征在于:包括主控制器、驱动模块、用户终端以及安全与报警模块,所述主控制器一端分别与所述用户终端相连和安全与报警模块相连,另一端与所述驱动模块相连,所述驱动模块包括储米机构、淘米机构以及煲饭与取饭机构;

所述储米机构包括具有送米与存储功能的进米桶,所述进米桶的出米口处设有存米与输送组件,所述存米与输送组件包括扇形转盘,所述扇形转盘与其外壁之间形成与所述出米口相对应且相互独立的仓室,所述扇形转盘在电机作用下转动并带动米进入到所述淘米机构;

所述淘米机构包括淘米装置,和位于所述淘米装置下方的落米组件,所述淘米装置包括安装在转动轴上的淘米组件和转动组件,所述淘米组件与所述转动组件之间具有一定夹角,所述落米组件包括方形槽和位于其内部的弧形基座,所述淘米组件和转动组件位于所述弧形基座上并能够在其上滑动;

所述煲饭与取饭机构包括与所述方形槽固定连接的安装架、位于所述安装架内的电饭煲主体以及位于所述电饭煲主体下部的升降组件,所述升降组件的下部连接有可将所述电饭煲主体抽拉的取饭组件。

2.根据权利要求1所述的全自动智能煲饭一体机,其特征在于:所述弧形基座上设有分别与所述淘米组件和转动组件相对应且大小相同的第一孔洞和第二孔洞;

所述第一孔洞上安装有薄板,所述薄板上设有若干孔径小于米粒直径的孔眼;

所述第二孔洞的下方设有倒圆锥形接米槽,所述倒圆锥形接米槽的一端与所述方形槽的下端连通,另一端与所述电饭煲主体连通。

3.根据权利要求2所述的全自动智能电饭煲一体机,其特征在于:还包括与所述主控制器相连的水循环系统,所述水循环系统包括存水装置和水过滤装置,所述存水装置与所述淘米组件连通,所述水过滤装置与所述第一孔洞的下部连通。

4.根据权利要求1或2所述的全自动智能煲饭一体机,其特征在于:所述方形槽的内部表面设为斜面,其斜面与水平面的角度范围为3°~6.4°,位于所述斜面低端端部的拐角处设有排水口。

5.根据权利要求1或2所述的全自动智能煲饭一体机,其特征在于:所述淘米组件设为无下底的圆柱形空腔结构,所述圆柱形空腔结构的内部设有用于淘米的搅拌装置,所述圆柱形空腔结构的底边边沿上装有海绵密封圈。

6.根据权利要求5所述的全自动智能煲饭一体机,其特征在于:所述圆柱形空腔结构内还设有环绕其内壁的出水环,所述出水环的下侧设有若干个中空的圆孔,所述出水环的侧面设有进水孔,所述进水孔与所述存水装置相连。

7.根据权利要求1所述的全自动智能煲饭一体机,其特征在于:所述电饭煲主体的锅盖上设有孔槽,所述孔槽内设有用于平衡锅内压力的塑胶球。

8.根据权利要求1所述的全自动智能煲饭一体机,其特征在于:所述进米桶的底部为具有一定斜度的圆弧面,所述圆弧面与水平面的角度范围为8°~32°。

9.根据权利要求1所述的全自动智能煲饭一体机,其特征在于:控制所述电饭煲主体的开关为电磁铁开关。

10.根据权利要求1所述的全自动智能煲饭一体机,其特征在于:所述淘米机构的外部设有保护罩,所述保护罩的外侧设有显示屏,所述主控制器与所述显示屏相连。
