1.一种“弹簧状”剑麻纤维炭，其特征在于该“弹簧状”剑麻纤维炭材料中碳质量百分比含量为90%-95%，氧质量百分比含量为1%-5%，形貌为“弹簧状”，呈螺旋状空间结构，长度在

20-60nm之间并均匀地分散，“弹簧状”剑麻纤维炭表面由大量细小的颗粒和孔径所组成，其中颗粒大小为50-100nm，孔径为15-30nm，BET氮气吸附比表面积为350m2/g-370 m2/g，对亚甲基蓝吸附率为85%-90%。

2.根据权利要求1所述的“ 弹簧状”剑麻纤维炭的制备方法，其特征在于具体步骤为：（1）将洗净并且烘干的剑麻纤维用剪刀剪成2cm长的小段，然后取2g装入内衬聚四氟乙烯的高压反应釜中；

（2）将0.5-12.1mL的市售浓酸加去离子水配成100mL溶液，加入到上述反应釜中，在

120-180℃下反应12小时；反应完成后抽滤，取上层固体并用去离子水洗至中性，洗净后再次放入反应釜中，将5-15mL质量百分比浓度为80%的水合肼加去离子水配成100mL溶液，加入到反应釜中，在100-140℃下反应12小时；

（3）步骤(2)反应完成后，取出产物，用去离子水洗至中性，烘干后将得到的产物在气体流量为20-100mL/min 的氮气气氛下炭化0.5-1小时得剑麻纤维炭，炭化温度为650-750℃，升温速率为1-5℃/min，自然冷却至室温后，得到剑麻纤维炭，研磨成粉末待用；

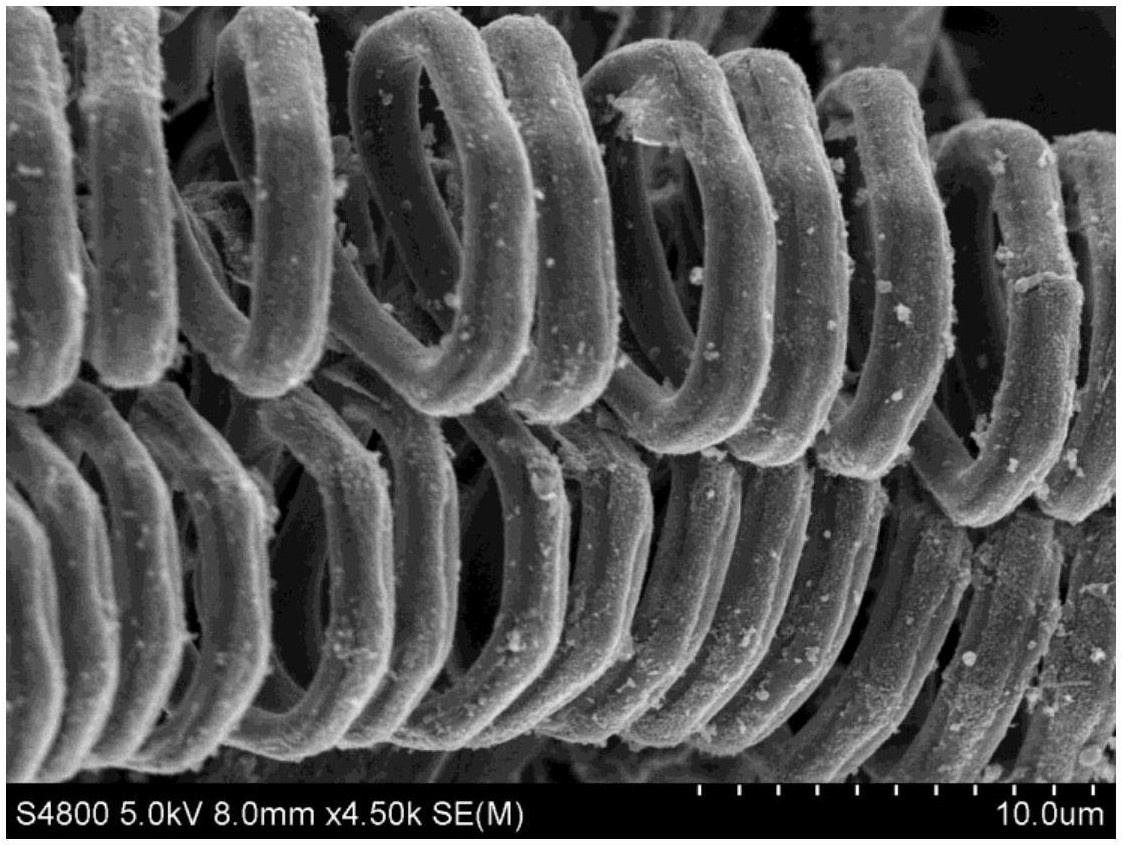

（4）将步骤（3）得到的剑麻纤维炭在场发射扫描电镜下观察其形貌，形貌为“弹簧状”，呈螺旋状空间结构，长度在20-60nm之间并均匀地分散，“弹簧状”剑麻纤维炭表面由大量细小的颗粒组成，其中颗粒大小在50-100nm之间；

（5）将步骤（3）得到剑麻纤维炭进行吸附性能测试，吸附质为5mg/L的亚甲基蓝溶液，最大吸附率为85%-90%；

（6）将步骤（3）得到的剑麻纤维炭进行氮气吸脱附测试其比表面及孔径，该样品有大量的中孔结构，平均孔径在15-30nm，BET氮气吸附比表面积为350m2/g-370 m2/g；

所述的市售浓酸为硫酸、盐酸和硝酸中的一种。
