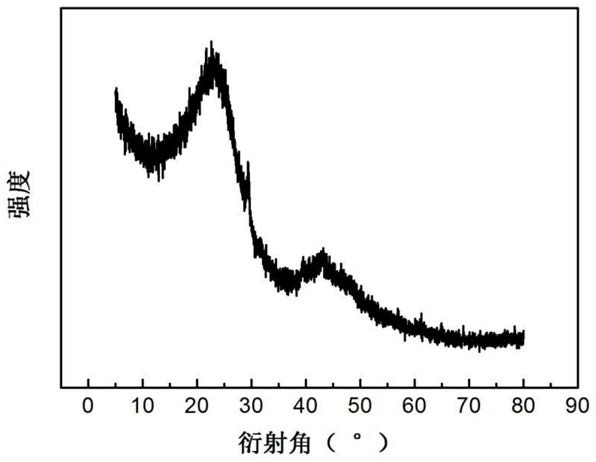

1.一种剑麻纤维基管状中空结构生物炭材料，其特征在于：其生物质原料为剑麻纤维，其外观为管状中空结构，长为2.0～20.0微米，孔径为0.8～1.5微米，壁厚为1.0～2.0微米，表面有高低不平的褶皱，两端是相通的通孔结构，晶体结构为无定形炭结构；

所述的剑麻纤维基管状中空结构生物炭材料的制备方法，其具体步骤为：

(1)将剑麻纤维用自来水洗去表面的杂质，再用去离子水洗两次，放入恒温鼓风烘箱，在80℃恒温条件下烘4小时进行干燥；

(2)将步骤(1)所得的剑麻纤维用剪刀剪成20～30mm的小段，称取4～5g放入100mL水热反应釜的聚四氟乙烯内胆中，加入70mL浓度为2～3mol/L的氢氧化钾溶液，套上钢制外壳拧紧后，放入恒温烘箱，在140～160℃下恒温加热12～14小时，自然冷却后拿出，倒掉内胆中的棕色液体，取出内胆中的固体物质，用去离子水将固体物质洗至中性后，放入恒温鼓风烘箱中在60℃恒温条件下进行烘干处理12小时，获得干燥的白色絮状前驱体；

(3)将步骤(2)获得的干燥白色絮状前躯体放入氧化铝坩埚中，并放入管式气氛炉中在

40～50mL/min流速的氮气保护下，以2～3℃/min的升温速率升温到400～500℃并保温3小时后，再以2～3℃/min的升温速率升温至750～850℃并保温1～2小时，自然冷却取出后，即获得剑麻纤维基管状中空结构生物炭材料。
