1.镍基固溶体催化剂在乙酸自热重整制氢过程中的应用，将50-300mg镍基固溶体催化剂于500-850  °C在 H2中还原 1 h后，通入摩尔比为乙酸/水/氧气=1/(1.3-5.0)/(0.21-

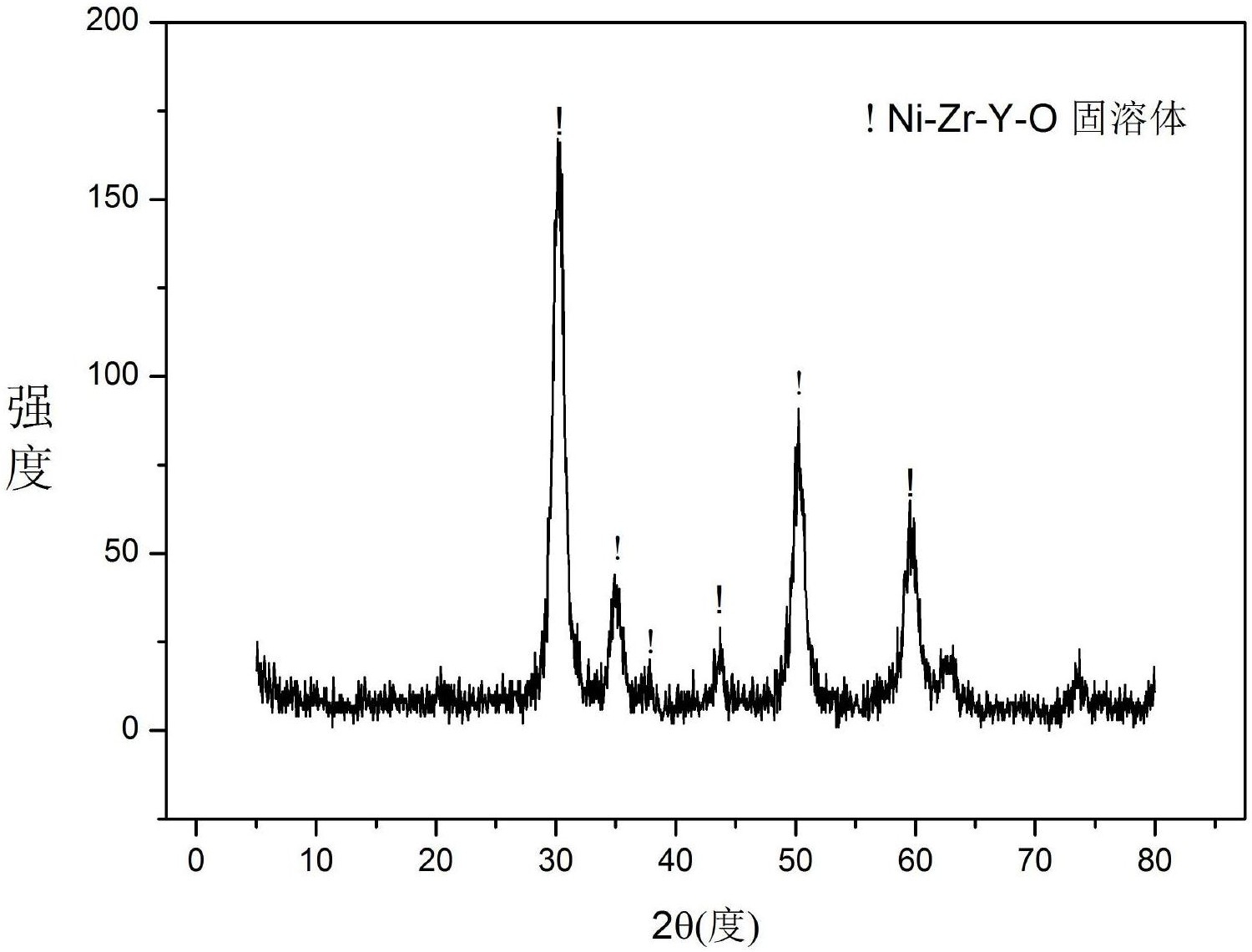

0.35)的混合气体，通过催化剂床层进行乙酸自热重整反应，反应温度为500-850 °C，其特征在于所述镍基固溶体催化剂由以下方法制备而成：配制聚环氧乙烷- 聚环氧丙烷- 聚环氧乙烷三嵌段共聚物（P123）的无水乙醇溶液，加入硝酸镍、硝酸氧锆、硝酸钇，常温搅拌5 h后，将溶液转移到结晶皿中，于 60 °C恒温蒸干，在 650-850 °C的温度下焙烧 4 h，得到具有Ni-Zr-Y-O固溶体结构的催化剂，其重量组成是 (NiO)a(YO1.5)b(ZrO2)c，其中a为0.07-

0.20，b为0.02-0.35，c为0.58-0.91，即按照重量百分比组成为：氧化镍为7.0-20.0%，氧化钇为2.0-35.0%，氧化锆为58.0-91.0%。

2.根据权利要求1所述的镍基固溶体催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化镍为9.7%，氧化锆为80.5%，氧化钇为9.8%。

3.根据权利要求1所述的镍基固溶体催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化镍为9.8%，氧化锆为70.4%，氧化钇为19.8%。
