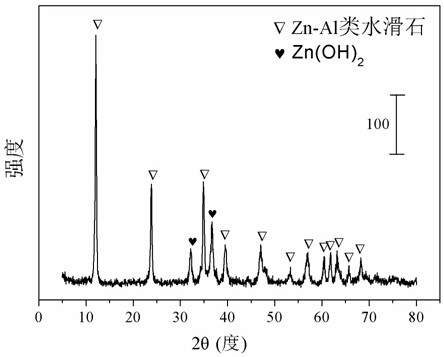

1.Zn-Al水滑石衍生的钴基催化剂在乙酸自热重整制氢中的应用，其特征在于：取50-200mg催化剂，通入流量20mL/min的  H2，于600-800摄氏度还原1小时，经氮气吹扫，通入乙酸/水/氧气/氮气的摩尔比为1.0/(2.5-5.0)/(0.2-0.5)/(2.5-4.5)的混合气体中，通过催化剂床层进行乙酸自热重整反应，反应温度为600-800摄氏度；所述催化剂由以下方法制备：配置硝酸钴、硝酸锌和硝酸铝的混合溶液#1；按照金属阳离子钴、锌以及铝的总电荷与氢氧根的摩尔比为1:8和碳酸根和氢氧根的摩尔比1:16，配制碳酸钠和氢氧化钠的混合溶液#2，将溶液#1和溶液#2在65-80摄氏度进行共沉淀反应，控制反应溶液pH值在10.5±0.5的范围内，并维持水浴搅拌老化15~24小时；抽滤、洗涤三次后，置于105摄氏度的烘箱内，干燥12小时，即得Zn-Al类水滑石前驱体样品；经500-800摄氏度焙烧4小时，即得含有CoAl2O4、ZnAl2O4、Co3O4和ZnO的复合氧化物催化剂，活性组分Co高度分散于复合氧化物中，其化学成分是CoaZnbAlO7.5±δ，其中a为0.25-1.00，b为0.75-5.00；以氧化物的重量百分比组成为：氧化钴14.0-14.3%，氧化锌46.6-76.4%，氧化铝9.5-39.0%，且各组分重量百分比组成之和为100%。2.根据权利要求1所述的Zn-Al水滑石衍生的钴基催化剂在乙酸自热重整制氢中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钴为14 .2%，氧化锌为61.7%，氧化铝为24.1%。3.根据权利要求1所述的Zn-Al水滑石衍生的钴基催化剂在乙酸自热重整制氢中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钴为14 .1%，氧化锌为68.4%，氧化铝为17.5%。4.根据权利要求1所述的Zn-Al水滑石衍生的钴基催化剂在乙酸自热重整制氢中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化钴为14 .1%，氧化锌为72.2%，氧化铝为13.7%。
