专利号: 2016108944960
申请人: 台州鼎拓工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

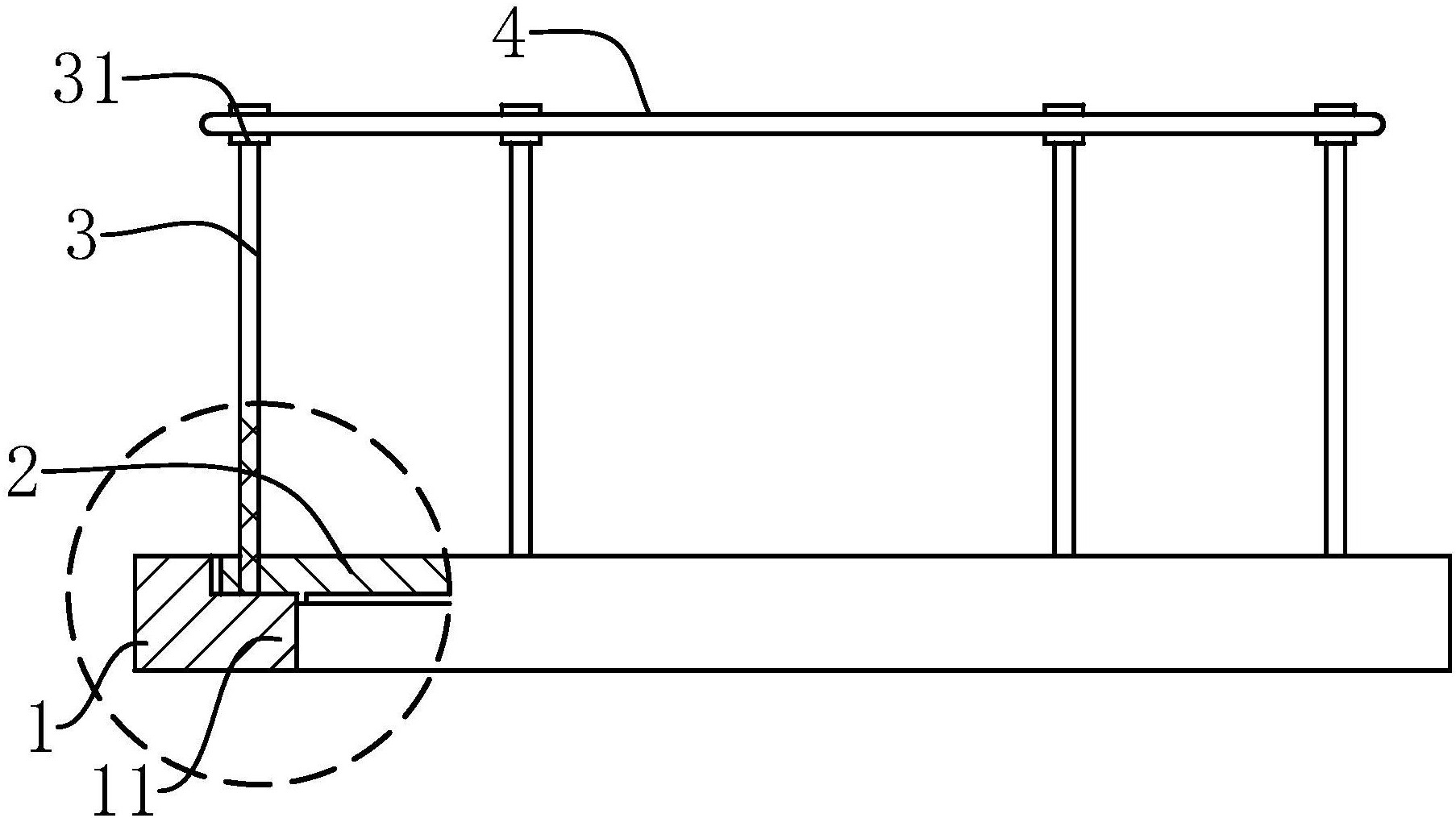

1.一种改进型市政井盖易拆卸结构,包括圆环形井座(1)和圆形盖体(2),井座(1)内壁设有与井座(1)同轴的支撑环(11),盖体(2)盖合在井座(1)上,盖体(2)底部抵在支撑环(11)顶部,其特征在于:盖体(2)上设有围绕盖体(2)周向分布的若干螺纹拆卸孔(21),拆卸孔(21)开孔方向与井座(1)轴线平行,还包括圆环形拆卸环(4)和若干杆状拆卸杆(3),拆卸环(4)内沿固定有若干连接套(41),连接套(41)上设有穿孔(42),且若干连接套(41)对应的穿孔(42)开孔方向与拆卸环(4)轴线平行,若干拆卸杆(3)依次穿在若干连接套(41)的穿孔(42)上,所述的拆卸杆(3)为螺纹杆,拆卸杆(3)尾部螺接在拆卸孔(21)上,拆卸杆(3)上螺接有螺帽(31),且拆卸杆(3)头部和螺帽(31)压紧在连接套(41)上下两侧,并使拆卸环(4)和若干拆卸杆(3)固定。

2.根据权利要求1所述的一种改进型市政井盖易拆卸结构,其特征在于:所述的拆卸环(4)直径大于井座(1)内径,且拆卸杆(3)长度为1m-1.5m。

3.根据权利要求2所述的一种改进型市政井盖易拆卸结构,其特征在于:所述的盖体(2)底部设有限位环(22),且限位环(22)外径与支撑环(11)内径相同,限位环(22)外沿抵在支撑环(11)内沿上,盖体(2)直径小于井座(1)内径,且盖体(2)外沿与井座(1)内壁等距间隔设置。

4.根据权利要求3所述的一种改进型市政井盖易拆卸结构,其特征在于:所述的拆卸孔(21)底端位于支撑环(11)上方,拆卸孔(21)上可拆卸的塞有防沙塞。
