专利号: 2016108760420
申请人: 台州市皓仔邦工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

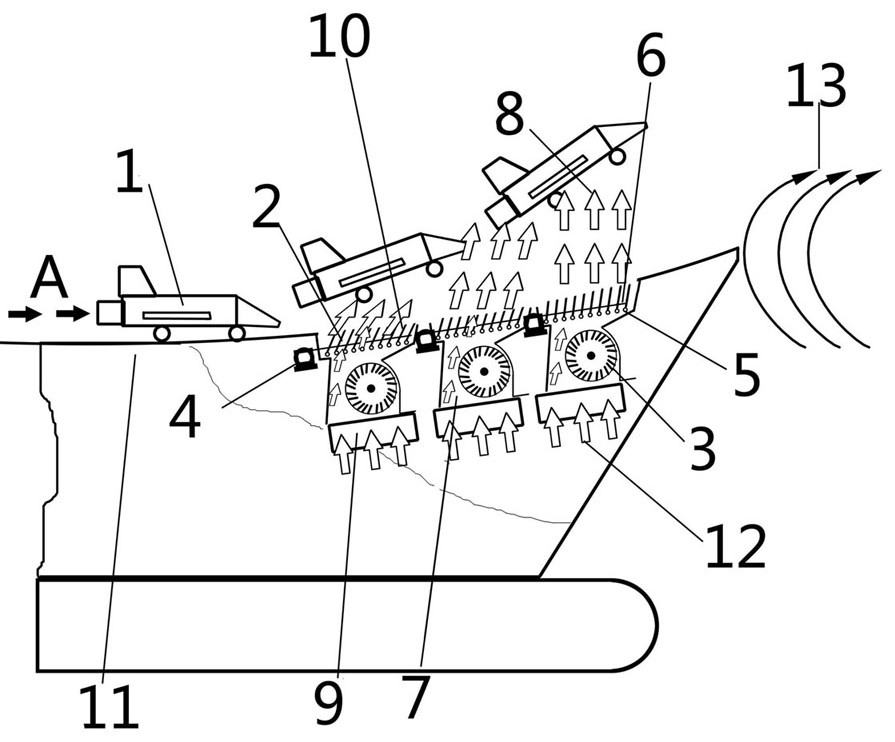

1.航母起飞装置的起飞方法,其中,所述航母起飞装置包括滑行平台、出风口、导风板、气流发生器,所述起飞方法,包括:让飞行器(1)移动方向改变的偏离上升步骤:飞行器(1)通过水平动力A推动在滑行平台(11)上移动,滑行平台(11)的上翘末端上的气流发生器(7)产生气流通过出风口(10)流出转换上升气流,上升气流与飞行器(1)水平动力交合将飞行器(1)移动方向改变;其中,通过飞行器(1)的机体和机翼底部阻挡上升气流相对产生升力碰触飞行器(1)的惯性力将飞行器(1)倾斜送出滑行平台(11)的上翘末端;滑行平台的末端上翘处设置出风口,出风口至少一组横向设置在滑行平台的上翘末端,出风口的开口向上或倾斜向上,形成上升气流,上升气流和滑行平台的上翘末端与滑行平台前部形成夹角,上升气流吹向滑行平台上的飞行器底部,形成抬升力或抬升气流面改变飞行器水平移动的方向,通过所述导风板前端一组的倾斜设置,引导出风气流成行倾斜,将飞行器底部面向前、向上吹动托起飞行器至少一部分重量,前端导风板一行至末端导风板一行,每行渐渐排列竖立,产生倾斜到竖立的立体上升气流;

将飞行器倾斜向上送离滑行平台的上翘末端的实现偏离上升;以及产生气流变向步骤:

出风口与滑行平台的上翘末端相交设置;所述出风口定向出风设置或可调变向出风设置,可调变向出风由可调导风板转动实现的气流变向;

通过导风板(2)倾斜的前端至后端吹力大小一致立体上升气流碰触飞行器(1)的惯性力;可调导风板(2)可调节出风口的出风方向适应不同重量的飞行器(1)起飞;通过出风口的出风方向向上或倾斜向上;所述出风口由前端至末端逐渐升高,形成一个倾斜的出风口表面;

所述出风口的导风板竖立至倾斜有序排列,或所述出风口的导风板由倾斜至竖立沿飞行器前进移动方向有序排列;通过滑行平台的上翘末端与上升气流之间相互作用,将飞行器的水平动力A通过上升气流与飞行器底部的面积阻挡转换成上升推力逐渐将飞行器抬起送出滑行平台的上翘末端;通过所述出风口与气流发生器贯通连接,气流发生器设置在滑行平台的上翘末端内部,气流发 生器进风口设置在滑行平台的上翘末端一侧或两侧或底部或滑行平台前端上部;

所述气流发生器为涡轮风机或叶片扇或贯流风扇,均匀排布在出风口的下部或出风口前端;

所述导风板转动连接电控组件,电控组件上设置电机、齿轮、连杆,导风板与连杆活动连接,连杆带动导风板来回摆动;

所述出风口设置成条形网状平台,导风板设置成为出风口条形网状平台的一部份;

气流发生器的进风口设置在滑行平台的上翘末端的侧部或底部,进风口与出风口形成夹角,消除进气或出气所产生的旋转气流;

气流隔离步骤:所述每组出风口外侧的导风板向外部倾斜出风,将外部的环境气流向外阻拦,形成隔离的气流墙,减小飞行器起飞受环境气流的影响的气流隔离;通过每组出风口(10)外侧的导风板向外部倾斜出风(14),将外部的环境气流(13)向外阻拦,形成隔离的气流墙,减小飞行器(1)起飞受环境气流(13)的影响,保证上升气流与飞行器(1)水平动力交合将飞行器(1)的移动方向改变偏离上升,强制飞行器(1)偏离上升。
