1.一种介孔Co3O4纳米线@NiCo2O4纳米片分级核壳阵列材料的制备方法，其特征在于，所述制备方法包括以下步骤：(1)将Co(NO3)2·6H2O、四丁基溴化铵和NaHCO3溶解于去离子水中，获得溶液A，置于反应釜中，然后将泡沫镍倾斜置于溶液A中，密封，加热反应，冷却至室温，洗涤，干燥，制得有前驱体的泡沫镍；

(2)将Ni(NO3)2·6H2O、Co(NO3)2·6H2O、四丁基溴化铵和NaHCO3溶解于甲醇和去离子水的混合溶剂中，获得溶液B，置于反应釜中，将步骤(1)制备的有前驱体的泡沫镍斜放在溶液B中，密封，加热反应，自然冷却至室温，洗涤、干燥后煅烧，制得介孔Co3O4纳米线@NiCo2O4纳米片分级核壳阵列材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤(1)中，Co(NO3)2·6H2O、四丁基溴化铵和NaHCO3的摩尔比为1.5:1:2。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤(1)中，四丁基溴化铵在溶液A中浓度为0.025M。

4.根据权利要求1-3任一项所述的制备方法，其特征在于，步骤(1)中所述加热反应具体为：温度180℃下反应6-12h。

5.根据权利要求1-4任一项所述的制备方法，其特征在于，步骤(2)中Ni(NO3)2·6H2O、Co(NO3)2·6H2O、四丁基溴化铵和NaHCO3的摩尔比为1:2:1:2。

6.根据权利要求1-5任一项所述的制备方法，其特征在于，甲醇和去离子水的体积比为

5:1；四丁基溴化铵在溶液B中浓度为2.8mM。

7.根据权利要求1-6任一项所述的制备方法，其特征在于，步骤(2)中所述加热反应具体为：温度180℃下反应6-12h。

8.根据权利要求1-7任一项所述的制备方法，其特征在于，步骤(2)中所述煅烧具体为：升温速率5℃min-1，然后在温度300℃煅烧1h。

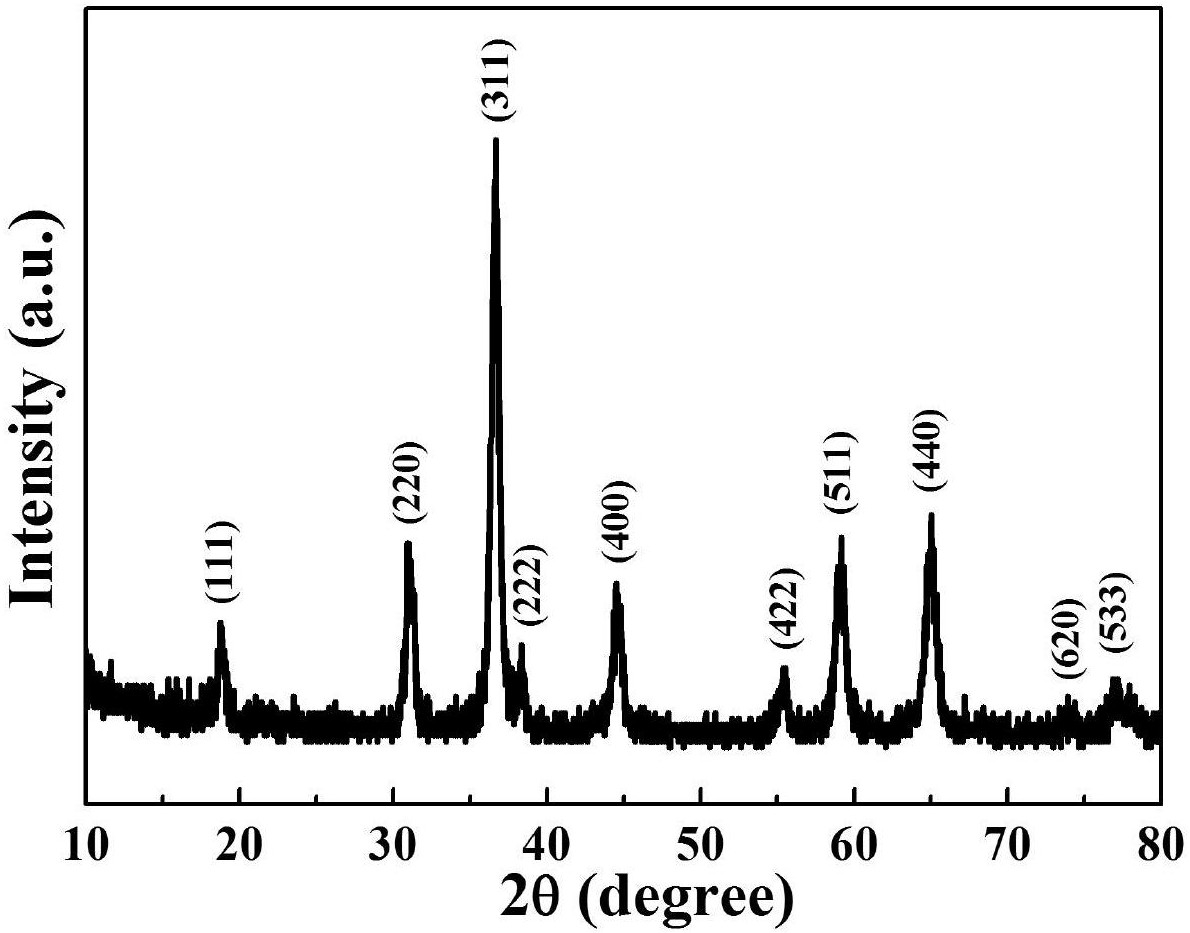

9.一种介孔Co3O4纳米线@NiCo2O4纳米片分级核壳阵列材料，采用权利要求1-8任一项所述的制备方法制得。

10.一种介孔Co3O4纳米线@NiCo2O4纳米片分级核壳阵列材料作为非对称超级电容器电极材料的应用。
