专利号: 2016108216785
申请人: 中国石油天然气股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

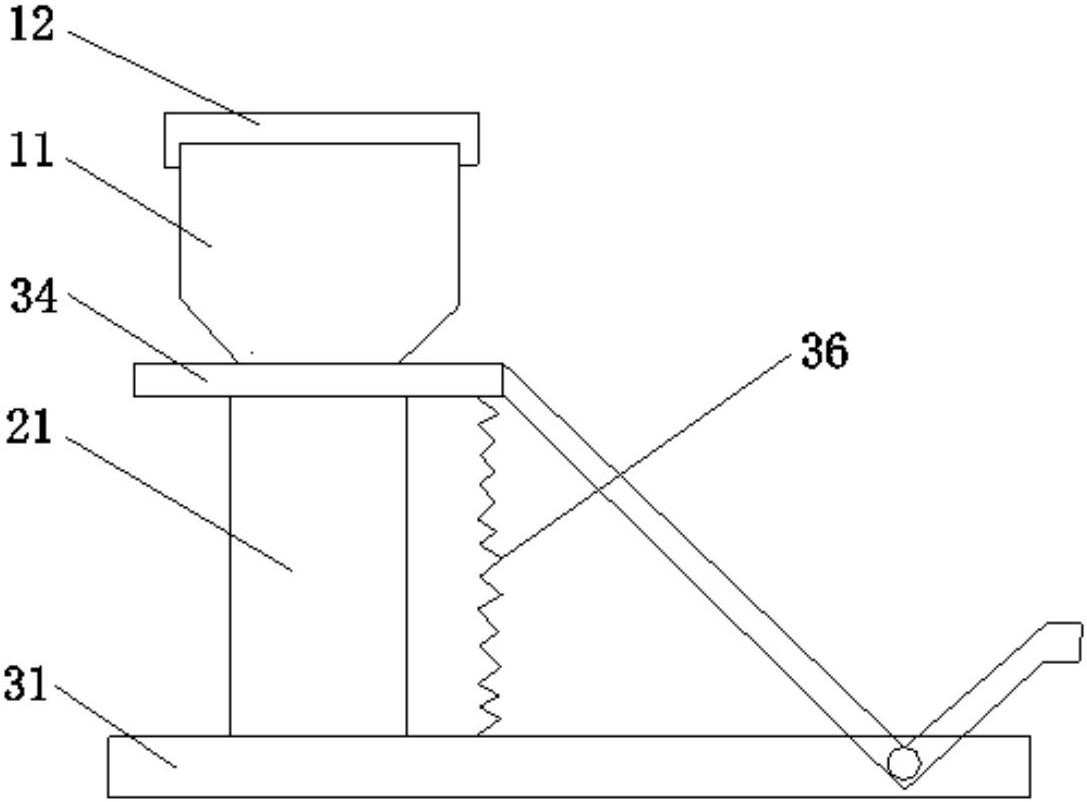

1.一种太阳电池阳极染料浸泡装置,其特征在于:包括依次可拆卸连接的存储仓(1)、浸泡仓(2)及底座(3);

所述存储仓(1)包括顶端开口的存储仓体(11)、可盖合并密闭存储仓体(11)的密封盖(12),所述存储仓体(11)底部设置有阀门,所述存储仓体(11)的内部空间通过所述阀门与浸泡仓(2)的内部空间连通;

所述浸泡仓(2)包括顶端、底端均开口的浸泡仓体(21)、压力平衡装置(22),所述浸泡仓体(21)的侧壁设置有刻度槽(23),所述浸泡仓体(21)的侧壁位于刻度槽(23)上方设置有压力平衡装置(22);

所述底座(3)包括底板(31),所述底板(31)上表面开设有凹槽(32),所述凹槽(32)内设置有垫片(33)。

2.如权利要求1所述的太阳电池阳极染料浸泡装置,其特征在于:所述底座(3)还包括夹板(34),所述夹板(34)一端与底板(31)铰接,夹板(34)另一端开设有通孔(35),所述通孔(35)内壁的两端分别与存储仓体(11)、浸泡仓体(21)螺纹连接,所述夹板(34)和底板(31)将浸泡仓体(21)夹持。

3.如权利要求2所述的太阳电池阳极染料浸泡装置,其特征在于:所述夹板(34)与底板(31)之间设置有弹簧(36)。

4.如权利要求1所述的太阳电池阳极染料浸泡装置,其特征在于:所述浸泡仓体(21)内侧壁的底部设置有密封垫圈。

5.如权利要求1所述的太阳电池阳极染料浸泡装置,其特征在于:所述压力平衡装置(22)包括开设于浸泡仓体(21)侧壁上的气孔(221),及控制气孔(221)开闭的气孔开关(222)。

6.利用太阳电池阳极染料浸泡装置的染料浸泡方法,其步骤包括:

a、将染料装入存储仓(1)内,将基板置于垫片(33)上,使浸泡仓体(21)底部与基板密封连接;

b、开启阀门使染料流入浸泡仓(2)后关闭阀门,通过调节压力平衡装置(22)控制浸渍速度从而使染料与基板接触浸渍,通过刻度槽(23)读取染料用量。
