1. 基于CoP3二元对电极在染料敏化太阳能电池中的应用，其特征在于， 将染料敏化后的TiO2光阳极和CoP3对电极组装成具有三明治结构的电池，用注射器将电解质注入隔膜，之后进行封装、即得。

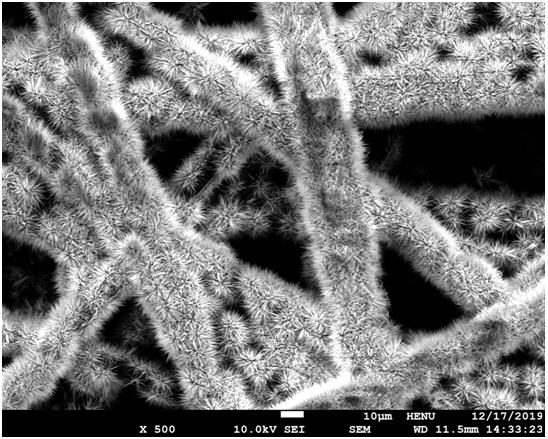

2. 根据权利要求1所述的应用，其特征在于，CoP3对电极通过下述过程获得：将六水合硝酸钴0.582克、氟化铵0.186克、尿素0.6克加到50 ml的超纯水中充分搅拌至完全溶解，之后将上述溶液转移到100 ml装有碳纸的反应釜中，维持恒温120℃持续反应6h；待反应釜自然冷却，取出合成有钴基前驱体的碳纸，清洗，干燥，将合成有钴基前驱体的碳纸与2g红磷置于管式炉中，在氩气气氛中750℃维持300分钟，即得CoP3对电极。

3.根据权利要求1所述的应用，其特征在于，染料敏化后的TiO2光阳极通过下述方法获得：

(1) 配置0.04M的四氯化钛水溶液，冰箱保存待用；

(2) 用打孔器在透明胶带上打出一个圆孔，将带有圆孔的胶带粘到清洗洁净的导电玻璃上，采用刮涂法将粒径为20 nm的TiO2浆体均匀涂抹在导电玻璃圆孔处，待室温下晾干后，在马弗炉中450℃烧结30分钟；将得到的TiO2电极浸泡入0.04mM的四氯化钛水溶液，在烘箱中70℃加热30分钟后自然晾干，再在马弗炉450℃烧结30分钟；将退火后的TiO2电极浸泡在Z907染料中24小时，即得染料敏化的TiO2电极。

4. 根据权利要求1所述的应用，其特征在于，电解质为含下述浓度物质的乙腈溶液：

0.60 M四正丁基碘化铵、0.10 M碘化锂、0.05 M碘单质和0.50 M 4-特丁基吡啶。
