1.一种2-羰基丁酸水杨酰腙二正丁基锡配合物，为如下结构式(I)的配合物：

(I)

其中R为正丁基。

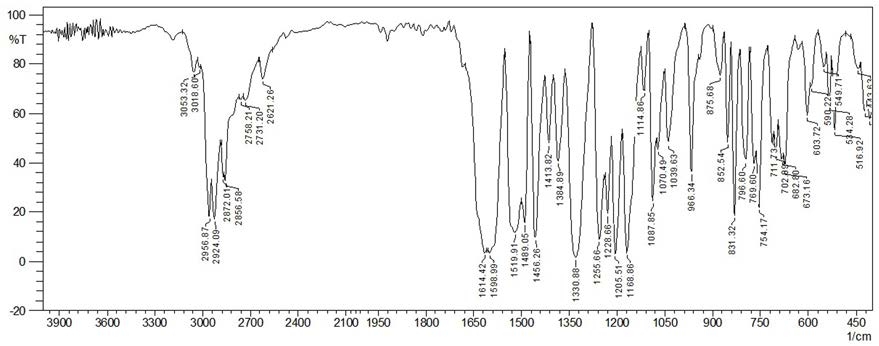

2. 如权利要求1所述的含有一种2-羰基丁酸水杨酰腙二正丁基锡配合物，其红外光谱数据：FT-IR (KBr, ν/cm-1): 3053, 3018, 2956, 2924, 2872, 1614, 1598, 1519,

1489, 1456, 1330, 1255, 1205, 1168, 1087, 831, 754, 673, 603, 534, 516, 443；

1

其核磁谱数据：H NMR (500 MHz, CDCl3, δ/ppm): 11.94 (s, 1H), 8.07~8.09 (m, 1H),

7.45~7.48 (m, 1H), 7.02 (d, J =8.2 Hz, 1H), 6.95~7.03 (t, J =7.5 Hz, 1H),

3.01~3.05 (q, J =7.6 Hz, 2H), 1.63~1.66 (m, 4H), 1.46~1.48 (m, 4H), 1.27~1.31 (m, 7H), 0.84 (t, J =7.6 Hz, 6H)；13C NMR (126 MHz, CDCl3, δ/ppm): 175.75,

165.72, 160.71, 157.59, 134.85, 130.29, 119.21, 117.52, 115.32, 26.81, 26.30,

25.04, 21.19, 13.47, 9.88。

3. 如权利要求1所述的2-羰基丁酸水杨酰腙二正丁基锡配合物，其中，所述的2-羰基丁酸水杨酰腙二正丁基锡配合物为晶体结构，其晶体学数据如下：单斜晶系，空间群C2/c，a = 2.37834(9) nm，b = 0.87817(3) nm，c = 2.34607(9) nm，α = γ = 90°，β = 118.4680(10)°，Z= 8，V= 4.3075(3) nm3，Dc= 1.441 Mg·m-3，m(MoKα)= 1.210 mm-1，F(000) =

1904；分子中锡原子为六配位畸变八面体构型。

4.权利要求1所述2-羰基丁酸水杨酰腙二正丁基锡配合物具有一定的热稳定范围，在

205℃以下能稳定存在。

5. 权利要求1所述的2-羰基丁酸水杨酰腙二正丁基锡配合物的制备方法，其特征是在有氮气保护的反应容器中加入二正丁基氧化锡、水杨酰肼、2-丁酮酸及溶剂无水甲醇，在温度为45~65℃的条件下反应5~24 h，冷却，过滤，在20~35℃的条件下控制溶剂挥发结晶，得黄色透明晶体，即为2-羰基丁酸水杨酰腙二正丁基锡配合物。

6.如权利要求5所述的制备的方法，其特征在于，所述二正丁基氧化锡、水杨酰肼、2-丁酮酸三者的物质的量比为1:(1~1.05):(1.05~1.15)。

7.如权利要求5所述的制备的方法，其特征在于，所述溶剂无水甲醇用量为每毫摩尔二正丁基氧化锡加15~35毫升。

8.权利要求1所述2-羰基丁酸水杨酰腙二正丁基锡配合物在制备抗癌药物中的应用。

9.权利要求8所述的应用，其中所述癌细胞为人肺癌细胞、人肝癌细胞、人乳腺癌细胞。
