1.一种镍-钴双氢氧化物/NiCo2S4复合纳米材料，其特征在于，NiCo2S4纳米片负载在镍-钴双氢氧化物纳米片的表面，镍-钴双氢氧化物纳米片的尺寸为0.8～1.5微米，厚度为15～

25纳米。

2.根据权利要求1所述的复合纳米材料的制备方法，其特征在于，所述制备方法包括以下步骤：A.将钴盐、镍盐和六亚甲基四胺溶于水中形成混合溶液，将混合溶液装入高压反应釜内，在100～140℃下反应4～10小时，冷却，离心分离后得到镍-钴双氢氧化物；

B.在高压反应釜中加入硫代乙酰胺或硫化钠溶液，将步骤A制得的镍-钴双氢氧化物放置于距液面1cm高的支架上，105～110℃，反应5～10小时，冷却，干燥，即可制得镍-钴双氢氧化物/NiCo2S4复合纳米材料。

3.根据权利要求2所述的制备方法，其特征在于，还可在步骤A中加入泡沫镍作为支撑材料。

4.根据权利要求2或3所述的制备方法，其特征在于，所述钴盐、镍盐和六亚甲基四胺的摩尔浓度之比为(0.02～0.2)：(0.01～0.1)：(0.06～0.6)。

5.根据权利要求2-4任意一项所述的制备方法，其特征在于，所述钴盐是氯化钴、乙酸钴、硝酸钴中的一种或多种。

6.根据权利要求2-5任意一项所述的制备方法，其特征在于，所述镍盐是氯化镍、乙酸镍、硝酸镍中的一种或多种。

7.根据权利要求2-6任意一项所述的制备方法，其特征在于，所述步骤B中，硫代乙酰胺或硫化钠溶液的摩尔浓度为0.1～1摩尔/升。

8.根据权利要求2-7任意一项所述的制备方法，其特征在于，步骤A中的混合溶液与步骤B中的硫代乙酰胺或硫化钠溶液的体积之比为2：1。

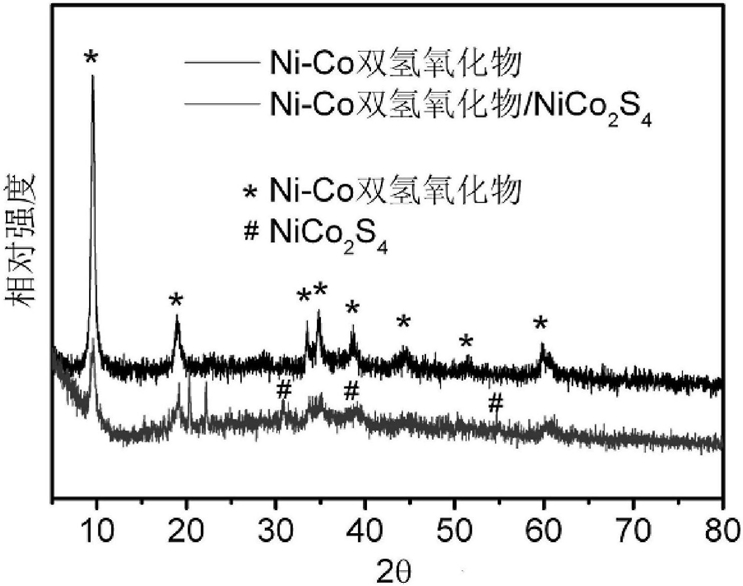

9.根据权利要求2所述的制备方法制备得到的镍-钴双氢氧化物/NiCo2S4复合纳米材料。

10.根据权利要求2所述的制备方法制备得到的镍-钴双氢氧化物/NiCo2S4复合纳米材料作为超级电容器电极材料的应用。
