1.一种利用太阳光照改善柔性银纳米线透明电极导电性的方法，其特征在于：包括以下步骤：（1）取适量银纳米线乙醇悬浊液，用离心机分离出银纳米线和乙醇；

（2）去除乙醇后，将底部银纳米线掺于PMMA光刻胶中，震荡直至银纳米线均匀分散到PMMA光刻胶中，形成银纳米线-PMMA悬浊液；

（3）洗净并烘干柔性透明基底和硅片，并用胶带将柔性透明基底固定到硅片之上；

（4）将步骤2）制得的银纳米线-PMMA悬浊液滴到柔性透明基底上，旋转透明基底，使得银纳米线-PMMA悬浊液均匀涂覆到柔性透明基底上，形成银纳米线-PMMA薄膜；

（5）将旋涂有银纳米线-PMMA薄膜的柔性透明基底浸入有机溶剂丙酮中，去除表面PMMA薄膜；

（6）取出柔性透明基底，待有机溶剂丙酮挥发后，银纳米线留在柔性透明基底上形成均匀的银纳米线网络，即柔性银纳米线透明电极；

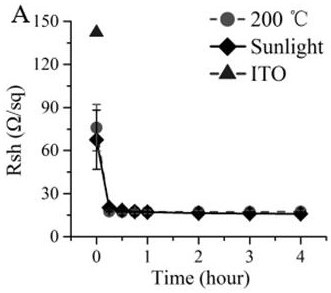

（7）用太阳自然光或模拟太阳光照射柔性银纳米线透明电极，光照时间不少于15分钟，所述的模拟太阳光的能量密度为1000 W/m2；

其中，步骤1）中所述的银纳米线乙醇悬浊液的浓度为5 mg/mL，所述的银纳米线直径为

60 nm、长度为15 μm；

步骤2）中所述的银纳米线与PMMA光刻胶的质量体积比为1mg：1mL；

步骤3）所述的透明基底为聚乙烯材料；

步骤4）中所述的银纳米线-PMMA薄膜厚度为270 nm；

步骤4）中旋转透明基底，采用两段旋转，第1段转速2000 rpm，时间3 s，第2段转速4000 rpm，时间59 s。

2.根据权利要求1所述的利用太阳光照改善柔性银纳米线透明电极导电性的方法，其特征在于：所制得的银纳米线透明电极应用于薄膜加热器。
