专利号: 2016105591149
申请人: 天津铭志成科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

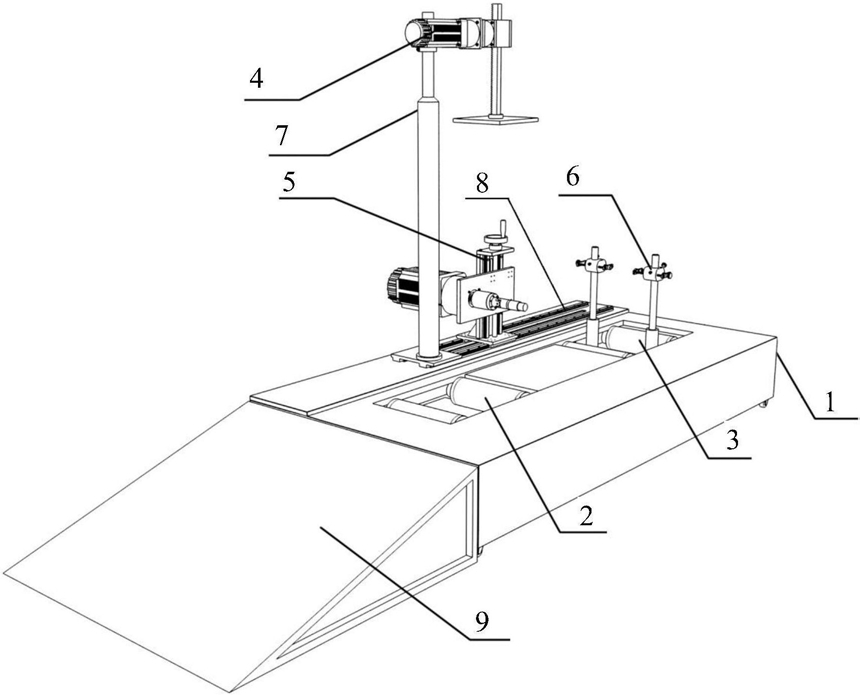

1.一种电动自行车性能测试平台,其特征在于:包括一后轮驱动装置和车座压紧装置,所述后轮驱动装置包括第一后轴滚轮和第二后轴滚轮,第一后轴滚轮和第二后轴滚轮通过轴承座相互平行固定,所述第一后轴滚轮与第一电机连接;所述第二后轴滚轮与第二电机连接,将被测试车体的后轮设置在后轮驱动装置的两个后轴滚轮中;所述车座压紧装置用于为被测试车体加载下压力,来模拟车载负重;其中,第二电机和第二后轴滚轮为车体后轮加载正向扭矩,给其推力,使车轮处于临界运转状态,从而对测试平台本身的摩擦力以及电动车车轮与测试平台的滚轮之间的摩擦阻力进行补偿;第一电机和第一后轴滚轮为后轮加载相反扭矩,给其阻力,来定量模拟电动车行驶时所受的阻力。

2.根据权利要求1所述的电动自行车性能测试平台,电动自行车性能测试平台还包括中轴驱动装置,中轴驱动装置包括中轴驱动电机和中轴驱动拨杆,中轴驱动拨杆与中轴驱动电机的输出轴连接,中轴驱动电机固定在滑板上,滑板滑动设置在滑轨上,且滑板与丝杠连接,所述滑轨和丝杠竖直设置在底座上,底座通过轨道滑动设置。

3.根据权利要求1所述的电动自行车性能测试平台,其特征在于:车座压紧装置包括加压臂,加压臂上竖直设置有一齿条,齿条的底端水平固定设置压板,所述齿条与第三电机啮合,第三电机固定在加压臂上,通过第三电机驱动齿条竖直上下运动,齿条带动压板竖直上下运动,从而实现压板对车体的下压固定。

4.根据权利要求1所述的电动自行车性能测试平台,其特征在于:电动自行车性能测试平台还包括前轮支撑装置,所述前轮支撑装置包括第一前轴滚轮和第二前轴滚轮,用于支撑被测车体的前轮。

5.根据权利要求1所述的电动自行车性能测试平台,其特征在于:电动自行车性能测试平台还包括两个结构相同的前轮固定架,前轮固定架由导柱、活动块、移动推杆、活动块拧紧螺栓、推杆拧紧螺栓组成,其中导柱竖直固定在滑动板上,活动块滑动套装在导柱上,移动推杆水平贯穿滑动设置在活动块中,活动块拧紧螺栓嵌入安装在活动块中,用于活动块在导柱上的定位,所述推杆拧紧螺栓嵌入安装在活动块中,用于移动推杆在活动块中的定位,通过调节活动块和移动推杆的位置,实现两个前轮固定架的移动推杆的相对端对车体前轮轴的夹紧固定。

6.根据权利要求4或5所述的电动自行车性能测试平台,其特征在于:两个前轮固定架设置在第一前轴滚轮和第二前轴滚轮的中线上。

7.根据权利要求1所述的电动自行车性能测试平台,其特征在于:对测试平台摩擦力补偿参数的测定方法如下:调节第二电机的扭矩大小,直至使后轮处于临界运转状态,此时的第二电机扭矩值即为对测试平台摩擦力补偿参数。
