1.一种平行长直侧双门控倒置碗型环阴极结构的发光显示器，包括由阴极封装面板、阳极封装面板和透明玻璃框所构成的真空室；以及位于真空室内的支撑墙和消气剂附属元件；其特征在于：在阳极封装面板上有阳极膜导电层、发光层和阳极引线层，所述发光层制备在阳极膜导电层上，所述阳极引线层与阳极膜导电层相连；在阴极封装面板上有平行长直侧双门控倒置碗型环阴极结构。

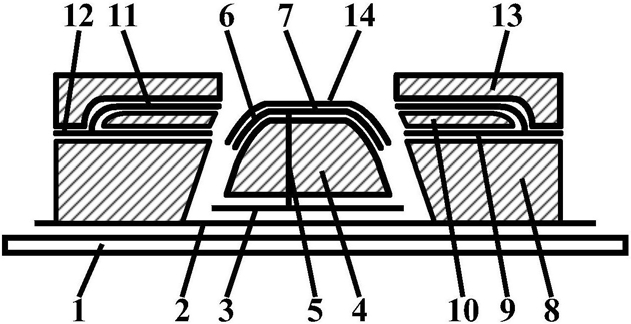

2.根据权利要求1所述的平行长直侧双门控倒置碗型环阴极结构的发光显示器，其特征在于：所述平行长直侧双门控倒置碗型环阴极结构的衬底为阴极封装面板；阴极封装面板上的印刷的绝缘浆料层形成薄遮挡层；薄遮挡层上的印刷的银浆层形成阴极引线层；阴极引线层上的印刷的绝缘浆料层形成阴极基层；阴极基层呈现倒置碗型形状，其上、下表面均为平面，外侧壁为向外凸起弧形的四棱锥面；阴极基层中存在三角孔，三角孔内的印刷的银浆层形成阴极延长线层；阴极延长线层和阴极引线层相互连通；阴极基层外侧壁上的刻蚀的金属层形成阴极传导一层；阴极传导一层位于阴极基层外侧壁四棱锥面的上半部分；

阴极基底上表面的刻蚀的金属层形成阴极传导二层；阴极传导二层位于阴极基底的上表面，呈现圆环面形状；阴极传导一层、阴极传导二层都与阴极延长线层相互连通；薄遮挡层上的印刷的绝缘浆料层形成门极基层；门极基层的上、下表面均为平面；门极基层中存在圆形孔，圆形孔中暴露出阴极传导一层、阴极传导二层和阴极基层；门极基层圆形孔的内侧壁为圆台筒面；门极基层上的印刷的银浆层形成门极传导电极下层；门极传导电极下层位于门极基层上表面靠近圆形孔边缘部分；门极传导电极下层的前端截止于门极基层圆形孔边缘；门极传导电极下层的高度介于阴极传导一层的最高高度和最低高度之间；门极传导电极下层上的印刷的绝缘浆料层形成门极隔离层；门极隔离层的上、下表面均为平面；门极隔离层上表面的印刷的银浆层形成门极传导电极上层；门极传导电极上层位于门极隔离层上面，其高度与阴极传导二层的高度相同；门极传导电极上层和门极传导下层相互平行；门极基层上的印刷的银浆层形成门极引线层；门极传导电极上层、门极传导电极下层均与门极引线层相互连通；门极传导电极上层、门极引线层上面的印刷的绝缘浆料层形成门极覆盖层；碳纳米管层制备在阴极传导一层和阴极传导二层上。

3.根据权利要求2所述的平行长直侧双门控倒置碗型环阴极结构的发光显示器，其特征在于：所述阴极封装面板的材料为硼硅玻璃或钠钙玻璃。

4.根据权利要求1所述的平行长直侧双门控倒置碗型环阴极结构的发光显示器，其特征在于：所述的平行长直侧双门控倒置碗型环阴极结构的固定位置为阴极封装面板；阴极传导一层为金属银、钼、镍、锡或铬；阴极传导二层为金属银、钼、镍、锡或铬。

5.根据权利要求1所述的平行长直侧双门控倒置碗型环阴极结构的发光显示器的制作工艺，其特征在于包括以下步骤：

1)阴极封装面板的制作：对平面钠钙玻璃进行划割，形成阴极封装面板；

2)薄遮挡层的制作：在阴极封装面板上印刷绝缘浆料，经烘烤、烧结工艺后形成薄遮挡层；

3)阴极引线层的制作：在薄遮挡层上印刷银浆，经烘烤、烧结工艺后形成阴极引线层；

4)阴极基层的制作：在阴极引线层上印刷绝缘浆料，经烘烤、烧结工艺后形成阴极基层；

5)阴极延长线层的制作：在阴极基层中印刷银浆，经烘烤、烧结工艺后形成阴极延长线层；

6)阴极传导一层的制作：在阴极增高层的外侧壁制备出一个金属镍层，刻蚀后形成阴极传导一层；

7)阴极传导二层的制作：在阴极增高层的上表面制备出一个金属镍层，刻蚀后形成阴极传导二层；

8)门极基层的制作：在薄遮挡层上印刷绝缘浆料，经烘烤、烧结工艺后形成门极基层；

9)门极传导电极下层的制作：在门极基层上表面印刷银浆，经烘烤、烧结工艺后形成门极传导电极下层；

10)门极隔离层的制作：在门极传导电极下层上印刷绝缘浆料，经烘烤、烧结工艺后形成门极隔离层；

11)门极传导电极上层的制作：在门极隔离层上印刷绝缘浆料，经烘烤、烧结工艺后形成门极传导电极上层；

12)门极引线层的制作：在门极基层上表面印刷银浆，经烘烤、烧结工艺后形成门极引线层；

13)门极覆盖层的制作：在门极传导电极上层、门极引线层上印刷绝缘浆料，经烘烤、烧结工艺后形成门极覆盖层；

14)平行长直侧双门控倒置碗型环阴极结构的清洁：对平行长直侧双门控倒置碗型环阴极结构的表面进行清洁处理，除掉杂质和灰尘；

15)碳纳米管层的制作：将碳纳米管印刷在阴极传导一层、阴极传导二层上，形成碳纳米管层；

16)碳纳米管层的处理：对碳纳米管层进行后处理，改善其场发射特性；

17)阳极封装面板的制作：对平面钠钙玻璃进行划割，形成阳极封装面板；

18)阳极膜导电层的制作：对覆盖于阳极封装面板表面的锡铟氧化物膜层进行刻蚀，形成阳极膜导电层；

19)阳极引线层的制作：在阳极封装面板上印刷银浆，经烘烤、烧结工艺后形成阳极引线层；

20)发光层的制作：在阳极膜导电层上印刷荧光粉，经烘烤工艺后形成发光层；

21)显示器器件装配：将消气剂安装于阳极封装面板的非显示区域；然后，将阳极封装面板、阴极封装面板、透明玻璃框和支撑墙装配到一起，用夹子固定；

22)显示器器件封装：对已装配的显示器器件进行封装工艺形成成品件。

6.根据权利要求5所述的平行长直侧双门控倒置碗型环阴极结构的发光显示器的制作工艺，其特征在于：所述步骤19中，阳极封装面板上的非显示区域印刷银浆，经过烘烤之后，最高烘烤温度：180ºC，最高烘烤温度保持时间：8分钟；放置在烧结炉中进行烧结，最高烧结温度：525ºC，最高烧结温度保持时间：8分钟。

7.根据权利要求5所述的平行长直侧双门控倒置碗型环阴极结构的发光显示器的制作工艺，其特征在于：所述步骤20中，在阳极封装面板上的阳极膜导电层上印刷荧光粉，然后放置在烘箱中进行烘烤，最高烘烤温度为120ºC，最高烘烤温度保持时间：10分钟。

8.根据权利要求5所述的平行长直侧双门控倒置碗型环阴极结构的发光显示器的制作工艺，其特征在于：所述步骤22中，将显示器器件放入烘箱中进行烘烤；放入烧结炉中进行烧结；在排气台上进行器件排气、封离；在烤消机上对消气剂进行烤消，最后加装管脚形成成品件。
