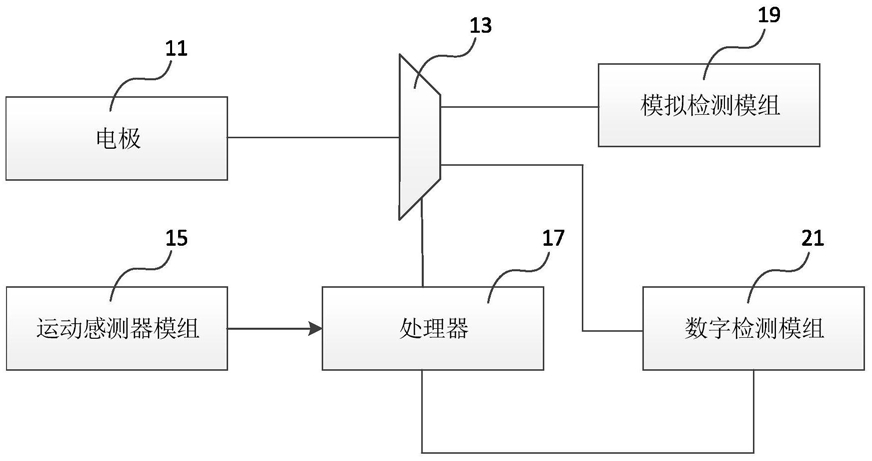

1.一种可穿戴心电图系统,其包括:
多个电极;
多路器,其包括一个输入端、两个输出端以及一个控制端,所述多路器的输入端与所述电极相连;
模拟检测模组,与所述多路器的一个输出端相连;
数字检测模组,与所述多路器的另一个输出端相连;
处理器,与所述多路器的控制端及所述数字检测模组相连;以及运动感测模组,与所述处理器相连,用于感测所述可穿戴心电图系统的加速度并据此输出一电信号;其中:所述处理器用于接收来自运动感测模组的所述电信号,并根据该电信号选择性地控制所述多路器将所述电极的输出传输至所述模拟检测模组或所述数字检测模组;
所述数字检测模组包括:
第四放大器;
第五放大器,与所述第四放大器相连;
模拟数字转换器,与所述第五放大器相连;以及数字信号处理电路,与所述模拟数字转换器相连;
所述数字信号处理电路与所述模拟数字转换器分别与所述处理器相连;
所述第四放大器的增益为30dB-36dB,所述第五放大器的增益为18dB-25dB;
所述数字信号处理电路包括:
第一过滤器;
第二过滤器;
第三过滤器,第二、三过滤器分别与所述第一过滤器相连;
波形缓冲器,分别与所述第一、二、三过滤器相连;以及最大值搜索器,分别与所述第二、三过滤器相连;
所述最大值搜索器与所述处理器相连;
所述第一过滤器为QSWT (Quadratic Spline Wavelet)过滤器,用于过滤系统的基线漂移和人为噪声;
所述第二、三过滤器各自执行STAC (Short-term Autocorrelation)算法,用于过滤肌电噪声和由电极运动产生的噪声;以及所述第二、三过滤器交叉进行运算,其运算时间保持一预设长度时段的重合。
2.根据权利要求1所述的可穿戴心电图系统,其中:所述电信号为一电压值,所述处理器将所述电压值与一预设值相比较,如果所述电压值低于所述预设值,所述处理器控制所述多路器将所述电极的输出传输至所述模拟检测模组;如果所述电压值高于所述预设值,所述处理器控制所述多路器将所述电极的输出传输至所述数字检测模组;
所述模拟检测模组包括:
第一放大器用于接收和放大来自多个电极的心电图信号;
第二放大器与所述第一放大器相连,用于放大第一频段中该第一放大器的输出;
第三放大器与所述第一放大器相连,用于放大第二频段中该第一放大器的输出;
电压叠加器与所述第三放大器相连,用于输出该第三放大器的输出电压与一校准电压之和;
比较器与所述第二放大器及所述电压叠加器相连,用于比较该第二放大器的输出及所述电压叠加器的输出,并根据比较结果输出一信号;以及校准电压发生器与所述比较器的输出相连,用于根据该比较器的输出产生所述校准电压;其中:所述校准电压发生器从零至一预设的最大值扫描该校准电压直至所述比较器的输出电压满足成为一周期在人心跳间隔范围的脉冲信号,并且其周期的变化小于一预设阈值的条件;
所述第二放大器的增益与所述第三放大器的增益相等;
所述第二放大器的第一频段包括心电图信号QRS复合波的频率范围,而所述第三放大器的第二频段位于比所述第一频段低的频率范围,该第二频段仅包含基线漂移的频率;
所述校准电压发生器执行一预设数目的扫描该校准电压直至所述比较器的输出电压满足所述条件的循环。
3.一种可穿戴心电图系统,其包括:
多个电极;
多路器,其包括一个输入端、两个输出端以及一个控制端,所述多路器的输入端与所述电极相连;
模拟检测模组,与所述多路器的一个输出端相连;
数字检测模组,与所述多路器的另一个输出端相连;
处理器,与所述多路器的控制端及所述数字检测模组相连;以及运动感测模组,与所述处理器相连,用于感测所述可穿戴心电图系统的加速度并据此输出一电信号;其中:所述处理器用于接收来自运动感测模组的所述电信号,并根据该电信号控制所述多路器选择性地将所述电极的输出传输至所述模拟检测模组或所述数字检测模组。
4.根据权利要求3所述的可穿戴心电图系统,其中所述数字检测模组包括:第四放大器;
第五放大器,与所述第四放大器相连;
模拟数字转换器,与所述第五放大器相连;以及数字信号处理电路,与所述模拟数字转换器相连;所述数字信号处理电路与所述模拟数字转换器分别与所述处理器相连。
5.根据权利要求4所述的可穿戴心电图系统,其中所述第四放大器的增益为30dB-
36dB,所述第五放大器的增益为18dB-25dB。
6.根据权利要求4所述的可穿戴心电图系统,其中所述数字信号处理电路包括:第一过滤器;
第二过滤器;
第三过滤器,第二、三过滤器分别与所述第一过滤器相连;
波形缓冲器,分别与所述第一、二、三过滤器相连;以及最大值搜索器,分别与所述第二、三过滤器及所述处理器分别相连。
7.根据权利要求6所述的可穿戴心电图系统,其中所述第一过滤器为QSWT (Quadratic Spline Wavelet)过滤器,用于过滤系统的基线漂移和人为噪声;所述第二、三过滤器各自执行STAC (Short-term Autocorrelation)算法,用于过滤肌电噪声和由电极运动产生的噪声。
8.根据权利要求6所述的可穿戴心电图系统,其中所述第二、三过滤器交叉进行运算,其运算时间保持一预设长度时段的重合。
9.根据权利要求3所述的可穿戴心电图系统,其中所述模拟检测模组包括:第一放大器用于接收和放大来自多个电极的心电图信号;
第二放大器与所述第一放大器相连,用于放大第一频段中该第一放大器的输出;
第三放大器与所述第一放大器相连,用于放大第二频段中该第一放大器的输出;
电压叠加器与所述第三放大器相连,用于输出该第三放大器的输出电压与一校准电压之和;
比较器与所述第二放大器及所述电压叠加器相连,用于比较该第二放大器的输出及所述电压叠加器的输出,并根据比较结果输出一信号;以及校准电压发生器与所述比较器的输出相连,用于根据该比较器的输出产生所述校准电压;其中:所述校准电压发生器从零至一预设的最大值扫描该校准电压直至所述比较器的输出电压满足成为一周期在人心跳间隔范围的脉冲信号,并且其周期的变化小于一预设阈值的条件;
所述第二放大器的增益与所述第三放大器的增益相等;以及所述第二放大器的第一频段包括心电图信号QRS复合波的频率范围,而所述第三放大器的第二频段位于比所述第一频段低的频率范围,该第二频段仅包含基线漂移的频率。
10.根据权利要求9所述的可穿戴心电图系统,其中所述校准电压发生器执行一预设数目的扫描该校准电压直至所述比较器的输出电压满足所述条件的循环。
