1.一种分支银门控交错多棱面复合阴极结构的发光显示器，包括真空室及位于真空室内的消气剂和支撑墙附属元件,所述真空室由阴极封装玻璃、阳极封装玻璃和透明玻璃框所构成；其特征在于：在阳极封装玻璃上有阳极膜传导层、阳极外延长线层和荧光粉层，所述阳极外延长线层与阳极膜传导层相连，所述荧光粉层制备在阳极膜传导层上面；在阴极封装玻璃上有分支银门控交错多棱面复合阴极结构。

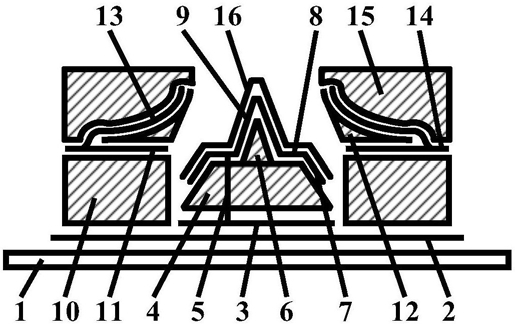

2.根据权利要求1所述的分支银门控交错多棱面复合阴极结构的发光显示器，其特征在于：所述分支银门控交错多棱面复合阴极结构的衬底为阴极封装玻璃；阴极封装玻璃上的印刷的绝缘浆料层形成黑覆盖层；黑覆盖层上的印刷的银浆层形成阴极外延长线层；阴极外延长线层上的印刷的绝缘浆料层形成阴极基底一层；阴极基底一层呈六棱锥台型，其上、下表面均为平面，外侧壁为六棱锥体的六个侧面；阴极基底一层中存在三角孔，三角孔内的印刷的银浆层形成阴极连接线层；阴极连接线层和阴极外延长线层相互连通；阴极基底一层上的印刷的绝缘浆料层形成阴极基底二层；阴极基底二层呈现四棱锥型，其下表面为平面，外侧壁为四棱锥型的四个侧面，顶部为锥尖，所述下表面位于阴极基底一层上表面上；阴极基底二层的纵向中心轴线和阴极基底一层的纵向中心轴线相重合，均垂直于阴极封装玻璃；阴极基底一层外侧壁上的刻蚀的金属层形成阴极电极下层；阴极电极下层覆盖于阴极基底一层外侧壁的上半部分；阴极基底一层上表面的刻蚀的金属层形成阴极电极中层；阴极电极中层覆盖于阴极基底一层的上表面，环绕在阴极基底二层的周围；阴极电极中层、阴极电极下层和阴极连接线层相互连通；阴极基底二层表面的刻蚀的金属层形成阴极电极上层；阴极电极上层覆盖于阴极基底二层的外侧壁，且和阴极电极中层相互连通；黑覆盖层上的印刷的绝缘浆料层形成门极增高层；门极增高层的上、下表面均为平面；门极增高层中存在圆形孔，圆形孔中暴露出阴极电极上层、阴极电极中层、阴极电极下层、阴极基底一层和阴极基底二层；门极增高层中圆形孔的内侧壁为圆筒面；门极增高层的上表面的印刷的银浆层形成门极平面电极层；门极平面电极层位于门极增高层上表面靠近圆形孔边缘部位，并环绕在圆形孔周围，其前端截止于门极增高层上表面圆形孔边缘，不向圆形孔内突出；门极平面电极层上的印刷的绝缘浆料层形成门极间隔层；门极间隔层的下表面为平面，位于门极平面电极层上；门极间隔层的上表面为向内凹陷的、靠近圆形孔边缘部分高度高而远离圆形孔边缘部分高度低的弧形面；门极间隔层上表面的印刷的银浆层形成门极弧面电极层；门极弧面电极层覆盖于门极间隔层的上表面，且和门极平面电极层相互连通；门极增高层上的印刷的银浆层形成门极外延长线层；门极外延长线层和门极平面电极层相互连通；门极弧面电极层、门极外延长线层上的印刷的绝缘浆料层形成门极遮盖层；碳纳米管层制备在阴极电极下层、阴极电极中层和阴极电极上层上。

3.根据权利要求2所述的分支银门控交错多棱面复合阴极结构的发光显示器，其特征在于：所述阴极封装玻璃的材料为硼硅玻璃或钠钙玻璃。

4.根据权利要求2所述的分支银门控交错多棱面复合阴极结构的发光显示器，其特征在于：所述分支银门控交错多棱面复合阴极结构的固定位置为阴极封装玻璃；阴极电极下层为金属银、钼、镍、铬、锡或钴；阴极电极中层为金属银、钼、镍、铬、锡或钴；阴极电极上层为金属银、钼、镍、铬、锡或钴。

5.根据权利要求1所述的分支银门控交错多棱面复合阴极结构的发光显示器的制作工艺，其特征在于包括以下步骤：

1)阴极封装玻璃的制作：对平面钠钙玻璃进行划割，形成阴极封装玻璃；

2)黑覆盖层的制作：在阴极封装玻璃上印刷绝缘浆料，经烘烤、烧结工艺后形成黑覆盖层；

3)阴极外延长线层的制作：在黑覆盖层上印刷银浆，经烘烤、烧结工艺后形成阴极外延长线层；

4)阴极基底一层的制作：在黑覆盖层上印刷绝缘浆料，经烘烤、烧结工艺后形成阴极基底一层；

5)阴极连接线层的制作：在阴极基底一层的三角孔中印刷银浆，经烘烤、烧结工艺后形成阴极连接线层；

6)阴极基底二层的制作：在阴极基底一层上印刷绝缘浆料，经烘烤、烧结工艺后形成阴极基底二层；

7)阴极电极下层的制作：在阴极基底一层的外侧壁上制备出一个金属镍层，刻蚀后形成阴极电极下层；

8)阴极电极中层的制作：在阴极基底一层的上表面制备出一个金属镍层，刻蚀后形成阴极电极中层；

9)阴极电极上层的制作：在阴极基底二层的表面制备出一个金属镍层，刻蚀后形成阴极电极上层；

10)门极增高层的制作：在黑覆盖层上印刷绝缘浆料，经烘烤、烧结工艺后形成门极增高层；

11)门极平面电极层的制作：在门极增高层的上表面印刷银浆，经烘烤、烧结工艺后形成门极平面电极层；

12)门极间隔层的制作：在门极平面电极层上印刷绝缘浆料，经烘烤、烧结工艺后形成门极间隔层；

13)门极弧面电极层的制作：在门极间隔层的表面上印刷银浆，经烘烤、烧结工艺后形成门极弧面电极层；

14)门极外延长线层的制作：在门极增高层上印刷银浆，经烘烤、烧结工艺后形成门极外延长线层；

15)门极遮盖层的制作：在门极弧面电极层、门极外延长线层上印刷绝缘浆料，经烘烤、烧结工艺后形成门极遮盖层；

16)分支银门控交错多棱面复合阴极结构的清洁：对分支银门控交错多棱面复合阴极结构的表面进行清洁处理，除掉杂质和灰尘；

17)碳纳米管层的制作：将碳纳米管印刷在阴极电极下层、阴极电极中层和阴极电极上层上，形成碳纳米管层；

18)碳纳米管层的处理：对碳纳米管层进行后处理，改善其场发射特性；

19)阳极封装玻璃的制作：对平面钠钙玻璃进行划割，形成阳极封装玻璃；

20)阳极膜传导层的制作：对覆盖于阳极封装玻璃表面的锡铟氧化物膜层进行刻蚀，形成阳极膜传导层；

21)阳极外延长线层的制作：在阳极封装玻璃上印刷银浆，经烘烤、烧结工艺后形成阳极外延长线层；

22)荧光粉层的制作：在阳极膜传导层上印刷荧光粉，经烘烤工艺后形成荧光粉层；

23)显示器器件装配：将消气剂安装于阳极封装玻璃的非显示区域；然后，将阳极封装玻璃、阴极封装玻璃、透明玻璃框和支撑墙装配到一起，用夹子固定；

24)显示器器件封装：对已装配的显示器器件进行封装工艺形成成品件。

6.根据权利要求5所述的分支银门控交错多棱面复合阴极结构的发光显示器的制作工艺，其特征在于：所述步骤21中，在阳极封装玻璃上的非显示区域印刷银浆，经过烘烤之后，最高烘烤温度：180ºC，最高烘烤温度保持时间：8分钟；放置在烧结炉中进行烧结，最高烧结温度：525ºC，最高烧结温度保持时间：8分钟。

7.根据权利要求5所述的分支银门控交错多棱面复合阴极结构的发光显示器的制作工艺，其特征在于：所述步骤22中，在阳极封装玻璃上的阳极膜传导层上印刷荧光粉，然后放置在烘箱中进行烘烤，最高烘烤温度为120ºC，最高烘烤温度保持时间：10分钟。

8.根据权利要求5所述的分支银门控交错多棱面复合阴极结构的发光显示器的制作工艺，其特征在于：所述步骤24中，将显示器器件放入烘箱中进行烘烤；放入烧结炉中进行烧结；在排气台上进行器件排气、封离；在烤消机上对消气剂进行烤消，最后加装管脚形成成品件。
