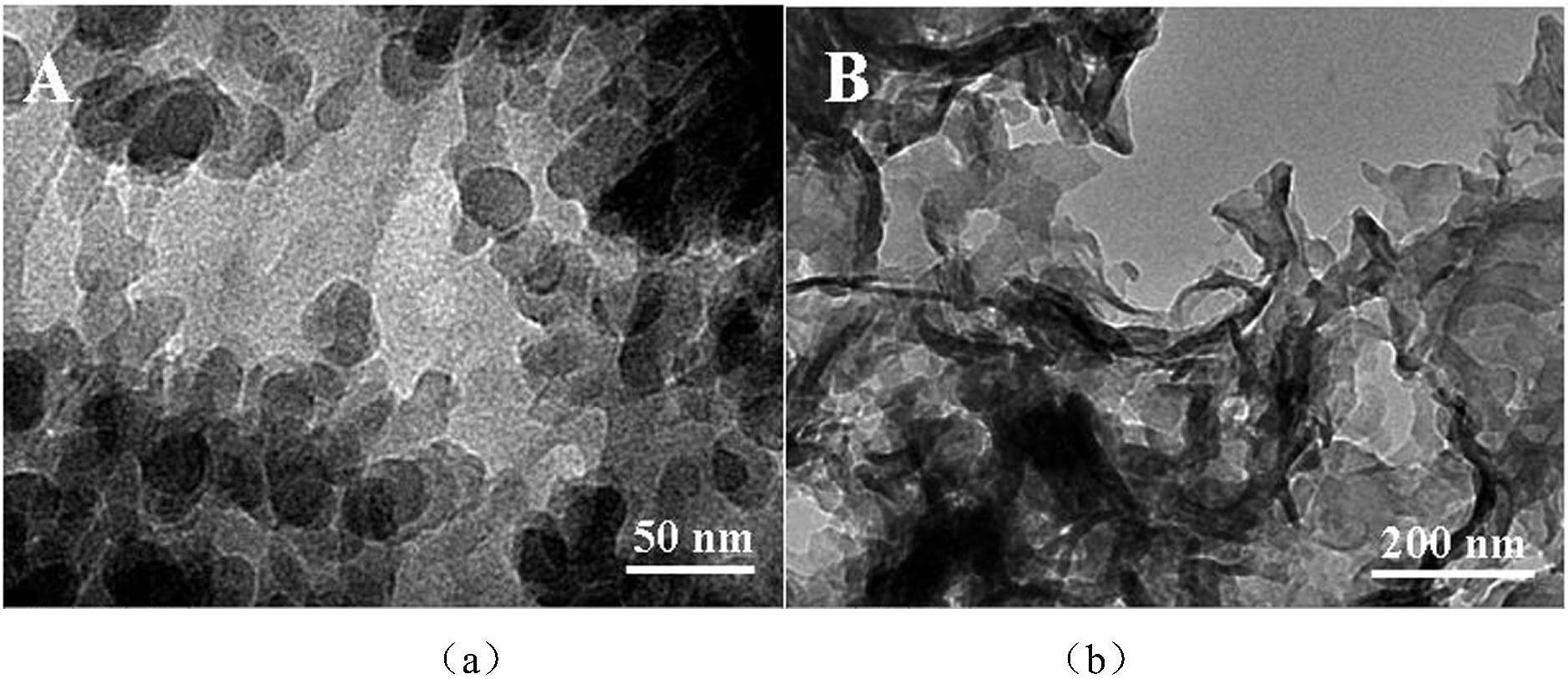

1.一种氮掺杂石墨烯量子点与石墨相氮化碳复合光催化剂的制备方法，其特征在于包括如下步骤：（1）N-GQDs的制备

将适量的柠檬酸与尿素用蒸馏水溶解后，将溶液转移到不锈钢高压反应釜内，160- ℃ 加热恒温保持4小时，得到的反应液中加入乙醇并以8000rpm离心10分钟得到固体，将得到的固体用乙醇洗涤除去未反应的柠檬酸和尿素后在60- ℃ 烘干得到N-GQDs；

（2）N-GQDs/g-C3N4复合光催化剂的制备

将适量的尿素溶解在含N-GQDs水溶液中，将水溶液蒸干后，在加盖的氧化铝坩埚中以

20 ℃ /min煅烧至450〜600 - ℃ 维持3h，冷却至室温后得到的固体产物经研磨后即得N-GQDs/ g-C3N4复合光催化剂；

（3）负载Pt纳米粒子N-GQDs/g-C3N4光催化剂的制备采用光沉积的方法制备负载Pt纳米粒子的N-GQDs/g-C3N4光催化剂：将H2PtCl6水溶液和 N-GQDs/g-C3N4加入到10〜40vol%的乙醇水溶液中，在磁力搅拌下用300W的氙灯常温照射

0.5〜2.5h，离心分离后，固体产物在60- ℃ 干燥；

其中，各组分按质量百分比的组成为：g-C3N4，95〜98%，Pt纳米粒子，其质量百分比为

1.0〜3.0%，余量为N-GQDs。

2.根据权利要求1所述的一种氮掺杂石墨烯量子点与石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述P t纳米粒子的平均粒径为5〜10nm。

3.根据权利要求1所述的一种氮掺杂石墨烯量子点与石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述步骤（1）中不锈钢高压反应釜具有聚四氟乙烯内衬。

4.根据权利要求1所述的一种氮掺杂石墨烯量子点与石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述步骤（1）中柠檬酸与尿素的摩尔比为1:1〜3。

5.根据权利要求1所述的一种氮掺杂石墨烯量子点与石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述步骤（1）中柠檬酸的浓度为0.03〜0. lmol/L。

6.根据权利要求1所述的一种氮掺杂石墨烯量子点与石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述步骤（2）中尿素与N-GQDs的质量比为10000: 2〜5。
