1.一种氮掺杂TiO2修饰玻碳电极的制备方法，其特征在于，包括如下步骤：A、玻碳电极的预处理：

取适量抛光粉于烧杯中，滴加适量蒸馏水将抛光粉调成糊状，并转移到丝绸布上，对玻碳电极进行抛光处理，抛光后的玻碳电极依次用硝酸、丙酮、乙醇进行超声波洗涤，每次5～

10min，直到清洗干净；

B、氮掺杂TiO2的制备：

B1、在磁力搅拌条件下向每38mL无水乙醇溶液中加入2mL钛酸四丁酯，并充分混合均匀得混合溶液一，然后向混合溶液一中先加入2mmol硝酸钠，再加入2mmol氯化铵并混合均匀得混合溶液二，然后将混合溶液二转移至聚四乙烯内衬中，置180℃的烘箱中加热12h后，自然冷却到室温；

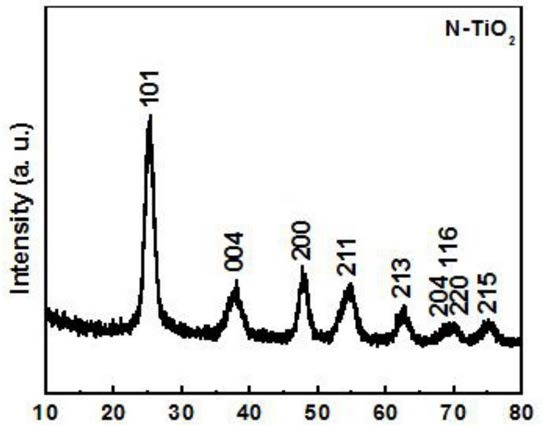

B2、将步骤B1所得产品进行抽滤所得的滤饼依次进行去离子水和无水乙醇洗涤数遍后，于100℃条件下干燥即得氮掺杂TiO2，记为N-TiO2；

C、N-TiO2修饰玻碳电极的制备：

取400mg步骤B2所得的N-TiO2超声分散在20ml无水乙醇中，并确保N-TiO2在无水乙醇中分散均匀后，将分散的N-TiO2的无水乙醇溶液均匀的滴涂在步骤A所得的玻碳电极的表面，最后置于100W红外灯下烘烤30min，即得N-TiO2修饰玻碳电极。

2.根据权利要求1所述的一种氮掺杂TiO2修饰玻碳电极的制备方法，其特征在于，所述钛酸四丁酯、无水乙醇、硝酸钠和氯化铵的纯度规格均为分析纯。

3.一种氮掺杂TiO2修饰玻碳电极，其特征在于，所述氮掺杂TiO2修饰玻碳电极采用如权利要求1或2所述的一种氮掺杂TiO2修饰玻碳电极的制备方法所制得。

4.根据权利要求3所述的一种氮掺杂TiO2修饰玻碳电极的用途，其特征在于，所述氮掺杂TiO2修饰玻碳电极用于各类药材或食材中维生素B2含量的测定。

5.根据权利要求4所述的一种氮掺杂TiO2修饰玻碳电极的用途，其特征在于，所述氮掺杂TiO2修饰玻碳电极用于测量维生素B2含量的方法，具体包括如下步骤：(1)称取维生素B2药片50mg，研磨后所得粉末用1％的醋酸溶液溶解后定容到50.0ml；

(2)移取5.00ml维生素B2加入到pH值为5.6的柠檬酸-柠檬酸钠缓冲溶液中，以N-TiO2修饰玻碳电极为工作电极，在-0.8V～0V扫描电位、0.1V/S的扫速下检测药片中的维生素B2的含量。

6.根据权利要求5所述的一种氮掺杂TiO2修饰玻碳电极的用途，其特征在于，所述柠檬酸、柠檬酸钠和维生素B2的纯度规格均为分析纯。

7.根据权利要求5所述的一种氮掺杂TiO2修饰玻碳电极的用途，其特征在于，所述柠檬酸-柠檬酸钠缓冲溶液的配制如下：首先分别配制0.100mol/L的柠檬酸溶液和柠檬酸钠溶液，然后移取11mL柠檬酸溶液和29mL柠檬酸钠溶液混合而成。
