专利号: 2016103024115
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

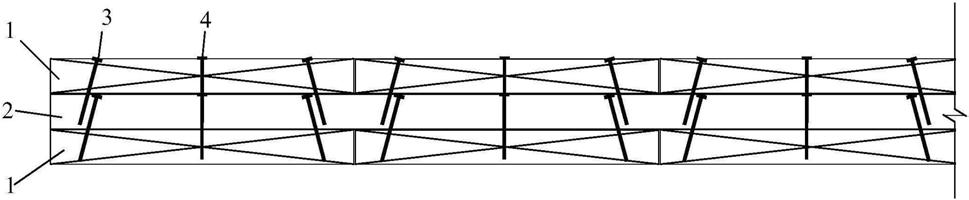

1.一种正交钉连接层积木,其特征在于包括纵向木板、横向木板、重合方形角钉及重合方形中边钉;所述正交钉连接层积木分为三层平端宽板正交钉连接层积木、三层平端正交钉连接层积木、三层梯口正交钉连接层积木、五层平端宽板正交钉连接层积木、五层平端正交钉连接层积木、五层梯口正交钉连接层积木、七层平端宽板正交钉连接层积木、七层平端正交钉连接层积木、七层梯口正交钉连接层积木和七层带槽口梯口正交钉连接层积木;相邻层的连接采用钉连接;

相邻层的纵向木板和横向木板板缝横纵相交,当板宽为89~235mm时,形成相邻横纵板缝构成方形,当板宽为235~300mm时,形成相邻横纵宽板缝构成方形;当相邻层均为纵向木板时,该相邻层相邻横纵板缝构成方形位置以最接近的横向木板的板缝确定;

相邻横纵板缝构成方形内钉子的布局为:在相邻横纵板缝构成方形的两条对角线上接近角部的位置钉射重合方形角钉,所述重合方形角钉与横纵板缝的距离为20~40mm;重合方形角钉的倾斜角度为15~30度,其钉尖均沿着对角线方向指向相邻横纵板缝构成方形的角部;重合方形角钉钉入相邻底层木板的垂直深度为四分之三至五分之四的底层木板厚度,重合方形角钉的钉尖与横纵板缝的距离为10~30mm;

相邻横纵宽板缝构成方形内钉子的布局为:在相邻横纵宽板缝构成方形的两条对角线上接近角部的位置钉射重合方形角钉,所述重合方形角钉与横纵宽板缝的距离为20~

40mm;重合方形角钉的倾斜角度为15~30度,其钉尖均沿着对角线方向指向相邻横纵宽板缝构成方形的角部;重合方形角钉钉入相邻底层木板的垂直深度为四分之三至五分之四的底层木板厚度,重合方形角钉的钉尖与横纵宽板缝的距离为10~30mm;在相邻横纵宽板缝构成方形内距离横纵宽板缝20~40mm的方形的四个边的中点位置,钉射重合方形中边钉;

所述重合方形中边钉的倾斜角度为15~30度,其钉尖均指向最近的横纵宽板缝;重合方形中边钉钉入相邻底层木板的垂直深度为四分之三至五分之四的底层木板厚度,重合方形中边钉的钉尖与横纵宽板缝的距离为10~30mm。

2.根据权利要求1所述的正交钉连接层积木,其特征在于所述三层平端宽板正交钉连接层积木、三层平端正交钉连接层积木和三层梯口正交钉连接层积木,层积顺序均为纵向木板-横向木板-纵向木板,纵向木板和横向木板均采用同样的规格尺寸,且不同层的纵向木板对齐;三层平端宽板正交钉连接层积木和三层平端正交钉连接层积木的水平两端与竖向两端均为平直端,三层梯口正交钉连接层积木的竖向两端均为平直端,中间横向木板的水平两端均伸出纵向木板宽度的二分之一。

3.根据权利要求1所述的正交钉连接层积木,其特征在于所述五层平端宽板正交钉连接层积木、五层平端正交钉连接层积木和五层梯口正交钉连接层积木,层积顺序均为纵向木板-横向木板-纵向木板-横向木板-纵向木板,纵向木板和横向木板均采用同样的规格尺寸,且不同层的纵向木板和横向木板均各自对齐;五层平端宽板正交钉连接层积木和五层平端正交钉连接层积木的水平两端与竖向两端均为平直端,五层梯口正交钉连接层积木的竖向两端均为平直端,内外两侧纵向木板的水平两端均缩进纵向木板宽度的二分之一。

4.根据权利要求1所述的正交钉连接层积木,其特征在于所述七层平端宽板正交钉连接层积木、七层平端正交钉连接层积木、七层梯口正交钉连接层积木和七层带槽口梯口正交钉连接层积木,层积顺序均为纵向木板-纵向木板-横向木板-纵向木板-横向木板-纵向木板-纵向木板;七层平端宽板正交钉连接层积木和七层平端正交钉连接层积木的水平两端与竖向两端均为平直端,七层梯口正交钉连接层积木的竖向两端均为平直端,水平两端内外两侧的纵向木板均缩进纵向木板宽度的二分之一;七层带槽口梯口正交钉连接层积木的竖向两端均为平直端,内外两侧的纵向木板以及中间一层的纵向木板的水平两端均缩进纵向木板宽度的二分之一。
