专利号: 2016100670816
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

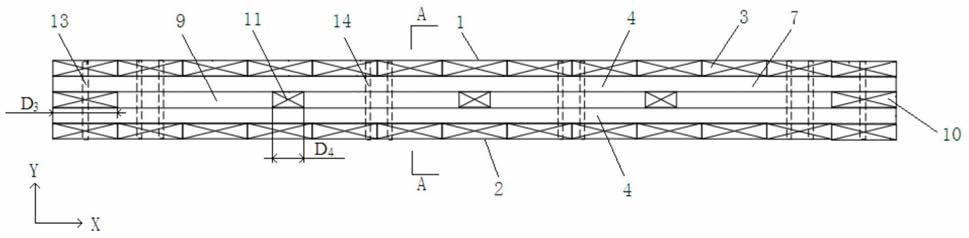

1.一种中空正交层积木承重板,其特征在于:包括:内层板和外层板,在内层板和外层板之间形成的第一空腔中设置有至少两层保温层或隔音层,所述保温层或隔音层包括设于所述第一空腔两端的第一木板,在两个所述第一木板之间的空腔中间隔设置有第二木板,在两个所述第二木板、所述第一木板与第二木板之间的空腔中填充有非承重保温板或非承重隔音材料,两层所述保温层或隔音层之间形成第二空腔,用于插设连接件,所述第二空腔两端分别设置有第三木板。

2.根据权利要求1所述的一种中空正交层积木承重板,其特征在于:在两个所述第三木板之间的空腔中间隔设置有第四木板,所述连接件插设在两个所述第四木板之间的空腔、所述第四木板与第三木板之间的空腔中。

3.根据权利要求2所述的一种中空正交层积木承重板,其特征在于:所述内层板、外层板、第三木板和第四木板均由多块纵向木板组成,纵向木板横向并排紧靠,纹理纵向设置,所述第一木板和第二木板均由横向木板组成,横向木板纵向并排紧靠,所述纵向木板与横向木板正交设置。

4.根据权利要求1所述的一种中空正交层积木承重板,其特征在于:相邻两层所述保温层或隔音层的第二木板相错设置,且每一层保温层或隔音层中的第二木板均与另一层保温层或隔音层中的非承重保温板或非承重隔音材料的中部对应。

5.根据权利要求1所述的一种中空正交层积木承重板,其特征在于:所述承重板至少一端的端部设置有阶梯口,在阶梯口中设置紧固件,用以将两块所述承重板配合组装。

6.根据权利要求5所述的一种中空正交层积木承重板,其特征在于:所述内层板和外层板向内凹设,均与相邻保温层或隔音层侧壁形成L形缺口,所述L形缺口即为所述阶梯口。

7.根据权利要求6所述的一种中空正交层积木承重板,其特征在于:所述内层板和外层板均由多块纵向木板组成,纵向木板横向并排紧靠,所述L形缺口的宽度为纵向木板宽度的一半,且内层板和外层板端部与第三木板重叠部分的长度大于100mm。

8.根据权利要求5所述的一种中空正交层积木承重板,其特征在于:所述保温层或隔音层侧壁与相邻第二空腔端部的第三木板侧壁端面平齐。

9.根据权利要求2所述的一种中空正交层积木承重板,其特征在于:所述内层板、外层板与所述保温层或隔音层之间设置有木板层,所述木板层由多块横向木板或多块纵向木板组成,所述横向木板纵向并排紧靠或纵向木板横向并排紧靠,每相邻两层均正交设置。

10.根据权利要求9所述的一种中空正交层积木承重板,其特征在于:所述第一木板、第二木板与内层板、外层板、木板层,所述第三木板与第一木板,第四木板与第一木板、第二木板均采用胶连接或机械连接,所述机械连接包括螺钉连接、自攻螺丝连接、木螺丝连接、柳钉连接、螺栓连接、销连接和暗榫连接。
