专利号: 2016102971447
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

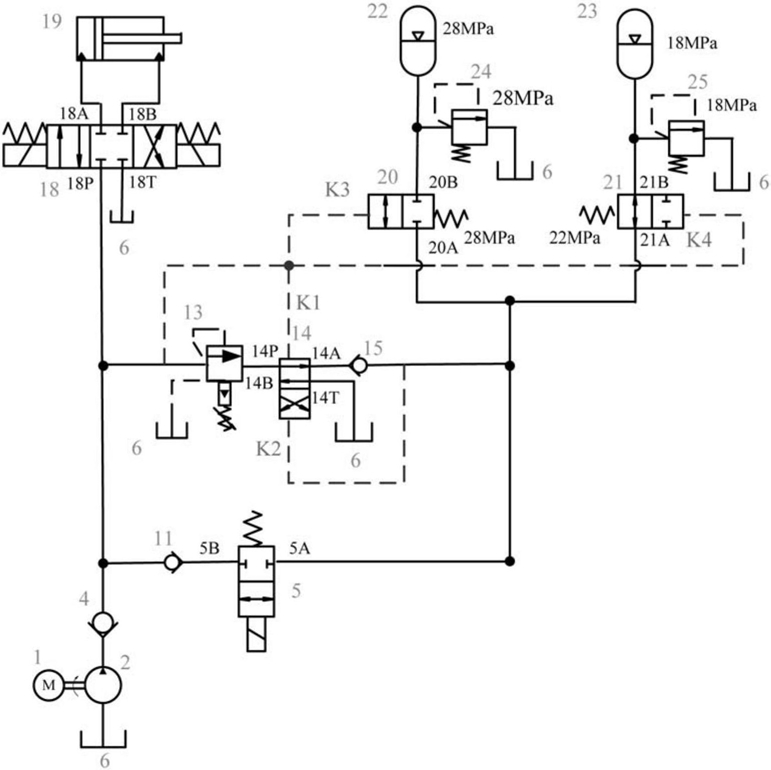

1.溢流阀溢流损耗回收与再利用系统,其特征在于:包括主泵、油箱、液压缸、第一单向阀、第二单向阀、第三单向阀、第一溢流阀、第二溢流阀、第三溢流阀、第一换向阀、第二换向阀、第三换向阀、第四换向阀、第五换向阀、第一液压蓄能器和第二液压蓄能器,液压缸通过活塞分为有杆腔和无杆腔;该主泵进油口接油箱,第一单向阀进油口接主泵出油口,第一单向阀出油口接第四换向阀进油口P、第一溢流阀进油口、第二单向阀出油口;该第四换向阀油口A接液压缸的无杆腔,第四换向阀油口B接液压缸的有杆腔,第四换向阀油口T接油箱;该第一溢流阀出油口接第一换向阀进油口P,第一溢流阀溢流口接回油箱;该第一换向阀油口A接第三单向阀进油口,第一换向阀油口B接油箱,第一换向阀上腔控制口K1与第一溢流阀进油口、第二换向阀控制口K3和第三换向阀控制口K4相通,第一换向阀下腔控制口K2与第三单向阀出油口相通;该第三单向阀出油口与第二换向阀进油口A、第三换向阀进油口A、第五换向阀油口A相通;该第二换向阀油口B和第一液压蓄能器、第二溢流阀相通;该第三换向阀油口B和第二液压蓄能器、第三溢流阀相通;该第二溢流阀和第三溢流阀出油口都接油箱;该第二单向阀进油口接第五换向阀油口B。2.如权利要求1所述的溢流阀溢流损耗回收与再利用系统,其特征在于:该第四换向阀为第一电磁换向阀,该第五换向阀为第二电磁换向阀。3.如权利要求1所述的溢流阀溢流损耗回收与再利用系统,其特征在于:还包括驱动电机,该驱动电机同轴传动连接主泵。4.如权利要求1所述的溢流阀溢流损耗回收与再利用系统,其特征在于:该主泵为定量泵或变量泵。5.如权利要求1所述的溢流阀溢流损耗回收与再利用系统,其特征在于:该第一溢流阀为先导式溢流阀,该溢流口为先导出油口,该先导出油口单独外泄接回油箱。6.如权利要求1所述的溢流阀溢流损耗回收与再利用系统,其特征在于:该第二溢流阀和第三溢流阀采用先导式溢流阀或直动式溢流阀。7.如权利要求2所述的溢流阀溢流损耗回收与再利用系统,其特征在于:该第二电磁换向阀的电控与驱动电机同步,以使驱动电机启动时,该第二电磁换向阀通电上位工作。8.如权利要求1至7中任一项所述的溢流阀溢流损耗回收与再利用系统,其特征在于:该第二溢流阀溢流压力与第二换向阀弹簧压力相等且为S1 ,第三溢流阀溢流压力为S2,第三换向阀弹簧压力为S3,该S2
