专利号: 2016102890219
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

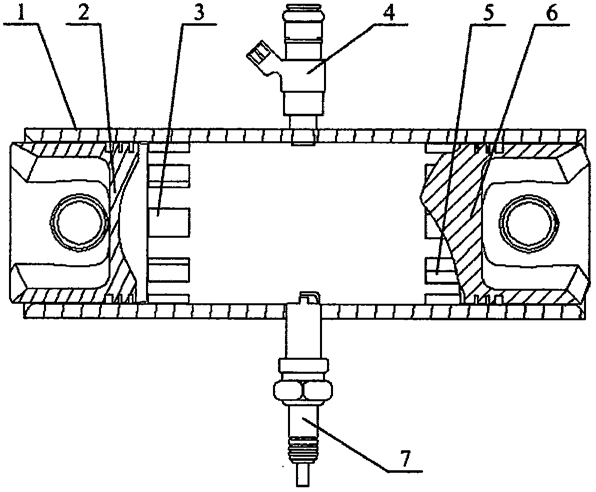

1.一种对置活塞二冲程缸内直喷汽油机燃烧室,其特征在于,包括气缸套(1),所述气缸套(1)两端分别设有进气口(5)和排气口(3),所述气缸套(1)中心的缸套侧壁上布置有火花塞(7)和喷油器(4),所述火花塞(7)和所述喷油器(4)对置;所述气缸套(1)中心和所述进气口(5)之间布置有能够在所述气缸套(1)内做往复运动的进气活塞(6),所述气缸套(1)中心和所述排气口(3)之间布置有能够在所述气缸套(1)内做往复运动的排气活塞(2);所述进气活塞(6)的顶面和所述排气活塞(2)的顶面相对;

所述进气活塞(6)顶面具有球面凸起部分和球面凹坑部分,所述排气活塞(2)顶面具有球面凹坑部分,当所述进气活塞(6)和所述排气活塞(2)移动到最靠近的位置时,所述火花塞(7)的头部和所述喷油器(4)的头部位于所述进气活塞(6)和所述排气活塞(2)之间的间隙内。

2.根据权利要求1所述的对置活塞二冲程缸内直喷汽油机燃烧室,其特征在于,所述进气活塞(6)顶面的球面凸起部分与所述排气活塞(2)顶面的球面凹坑部分具有相同的曲率。

3.根据权利要求2所述的对置活塞二冲程缸内直喷汽油机燃烧室,其特征在于,所述进气活塞(6)顶面的球面凸起部分的最高点与所述所述进气活塞(6)顶面边缘之间的最短曲面距离为所述排气活塞(2)顶面的球面凹坑部分曲面周长的1/4-1/3。

4.根据权利要求1所述的对置活塞二冲程缸内直喷汽油机燃烧室,其特征在于,所述进气口(5)设有相对气缸套(1)径向的进气口径向倾角。

5.根据权利要求1所述的对置活塞二冲程缸内直喷汽油机燃烧室,其特征在于,所述进气活塞(6)顶面的球面凸起部分形成挤气面,球面凹坑部分形成导流面,所述火花塞(7)位于进气活塞(6)导流面正下方,所述喷油器(4)位于进气活塞(6)挤气面正上方,二者呈180°布置。

6.根据权利要求5所述的对置活塞二冲程缸内直喷汽油机燃烧室,其特征在于,所述进气活塞(6)顶面设有火花塞避让坑;所述排气活塞(2)顶面设有火花塞避让坑和喷油器避让坑。
