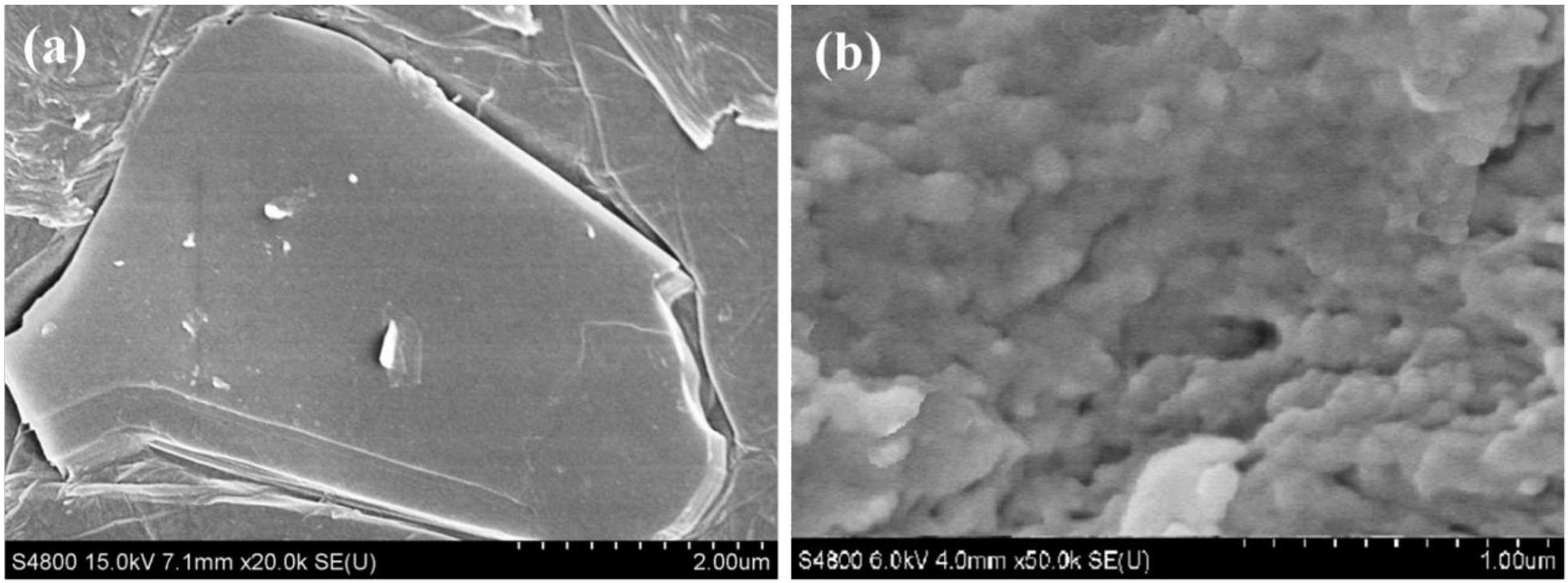

1.一种磷酸根阴离子表面印迹聚合物的制备方法，其特征在于，包括如下步骤: 步骤1、La (III)修饰氧化石墨稀GO-La的制备 在250mL的烧杯中，取氧化石墨烯分散于水中，超声溶解，得到氧化石墨烯溶液;在磁力搅拌下逐滴滴加LaCl3溶液，添加完毕后得到混合液A，磁力搅拌反应12h;离心分离，并用水洗涤产物，40 °C真空干燥24h，获得GO-La; 步骤2、La (III)修饰氧化石墨稀的乙稀基化修饰材料GO-La-MPS的制备 取一只圆底烧瓶，加入3_(甲基丙烯酰氧)丙基三甲氧基硅烷、乙醇和步骤I制备的GO-La，得到混合液B，超声20分钟，将混合物在油浴中加热到50°C同时磁力搅拌12小时;冷却至室温后，离心分离，用乙醇洗涤三次，得到的GO-La-MPS在40 °C下真空干燥24h; 步骤3、磷酸根阴离子表面印迹聚合物GO-La-1IP的制备 取一只圆底烧瓶，加入30mL乙醇和1mL超轻水，室温下磁力搅拌2h，得到混合液C，向混合液C加入磷酸二氢钠、甲基丙烯酸、步骤3制备的GO-La-MPS，搅拌2h后，得到混合液D;向混合液D充入氮气，加入二甲基丙烯酸乙二醇酯和偶氮二异丁腈到混合液D中，得到混合液E，在氮气保护下，将混合液E置于650C油浴中，持续反应6h，反应完全后，将圆底烧瓶在冰浴中冷却并置于空气中，用体积比为1:1的甲醇/超轻水混合液洗涤，离心分离，得到的GO-La-1IP用0.02M NaOH洗涤，在50°C真空干燥箱干燥。

2.根据权利要求1所述的一种磷酸根阴离子表面印迹聚合物的制备方法，其特征在于，步骤I中，氧化石墨烯溶液的浓度为0.5〜2mg/mL，LaCl3溶液中溶质LaCl3.6H20的浓度为1.225〜4.9mg/mL0

3.根据权利要求1所述的一种磷酸根阴离子表面印迹聚合物的制备方法，其特征在于，步骤I中，配置混合液A时，所用的氧化石墨烯溶液与LaCl3溶液的体积比为10:1。

4.根据权利要求1所述的一种磷酸根阴离子表面印迹聚合物的制备方法，其特征在于，步骤2中，配置混合液B时，所用的G0-La、3-(甲基丙烯酰氧)丙基三甲氧基硅烷和乙醇的用量比为 200mg: 5 〜20mL: 50mL。

5.根据权利要求1所述的一种磷酸根阴离子表面印迹聚合物的制备方法，其特征在于，步骤3中，配置混合液C时，所使用的乙醇和超轻水的体积比为3〜4:1。

6.根据权利要求1所述的一种磷酸根阴离子表面印迹聚合物的制备方法，其特征在于，步骤3中，配置混合液D时，所用的磷酸二氢钠、甲基丙烯酸、GO-La-MPS与所用的超轻水的用量比为7.5〜30mg: 21.523〜86.09mg: 25〜10mg:1OmL0

7.根据权利要求1所述的一种磷酸根阴离子表面印迹聚合物的制备方法，其特征在于，步骤3中，配置混合液E时，所使用的二甲基丙烯酸乙二醇酯、偶氮二异丁腈与所用的超轻水的用量比为 185〜740yL:2.5〜10mg:10mL。

8.权利要求1〜7任意一项所述的方法制备的磷酸根阴离子表面印迹聚合物的用途，其特征在于，所制备的磷酸根阴离子表面印迹聚合物用于选择性分离磷酸根阴离子。
