专利号: 201610283148X
申请人: 绍兴柯桥皆美达纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

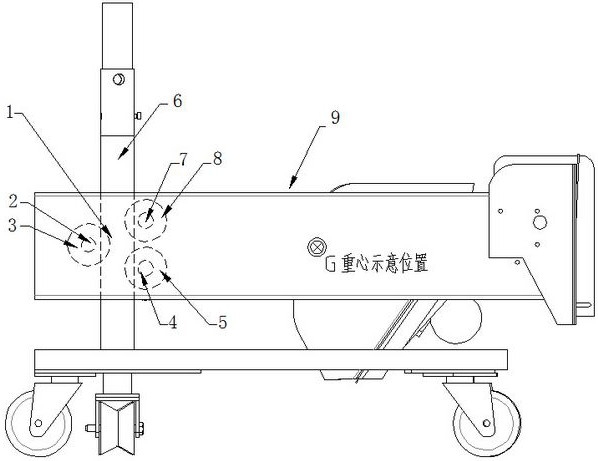

1.一种自锁止摩擦提升抹墙机,包括抹墙机机箱(9),机箱(9)内装有电机(12),机箱(9)前方装有料斗(17),其特征在于:还包括自锁止摩擦提升机构(1),该机构主要由增力压轮组和摩擦立杆(6)组成;所述增力压轮组包括与输入轴(2)同轴固连的主动压轮(3)、与输入轴(2)平行的从动轴(4)以及与从动轴(4)同轴固连的从动压轮(5);所述摩擦立杆(6)设置在主动压轮(3)与从动压轮(5)之间;所述主动压轮(3)和从动压轮(5)的外周面均与摩擦立杆(6)的外周面在接触处相吻合;输入轴(2)、从动轴(4)与所述抹墙机机箱(9)连接,且该机箱(9)的重心相对摩擦立杆(6)与主动压轮(3)异侧。

2.根据权利要求1所述的自锁止摩擦提升抹墙机,其特征在于:所述自锁止摩擦提升机构还包括位于从动轴(4)上方,与其平行且竖直方向上位于同一平面的辅助压轮轴(7),以及与辅助压轮轴(7)同轴固连的辅助压轮(8);辅助压轮轴(7)与所述机箱(9)连接。

3.根据权利要求2所述的自锁止摩擦提升抹墙机,其特征在于:所述自锁止摩擦提升机构中的主动压轮(3)和从动压轮(5)与所述辅助压轮(8)三者结构相同。

4.根据权利要求1或3所述的自锁止摩擦提升抹墙机,其特征在于:所述锁止摩擦提升机构中主动压轮(3)和从动压轮(5)的外周面均为锥形,所述摩擦立杆(6)的外周面为柱形。

5.根据权利要求4所述的自锁止摩擦提升抹墙机,其特征在于:所述锁止摩擦提升机构中主动压轮(3)和从动压轮(5)的外周面中间部位开设凹槽(18),在与所述摩擦立杆(6)的外周面接触时,主动压轮(3)和从动压轮(5)仅在其两侧与摩擦立杆(6)贴合,中间部位不与摩擦立杆(6)接触。

6.根据权利要求1所述的自锁止摩擦提升抹墙机,其特征在于:所述锁止摩擦提升机构中主动压轮(3)和从动压轮(5)在与所述摩擦立杆(6)接触处预留间隙。

7.根据权利要求1所述的自锁止摩擦提升抹墙机,其特征在于:所述电机(12)相对所述摩擦立杆(6)与所述主动压轮(3)异侧,电机的驱动轴(15)与所述输入轴(2)通过链传动连接;所述输入轴(2)与所述从动轴(4)通过齿轮传动连接。
