专利号: 2016102512639
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

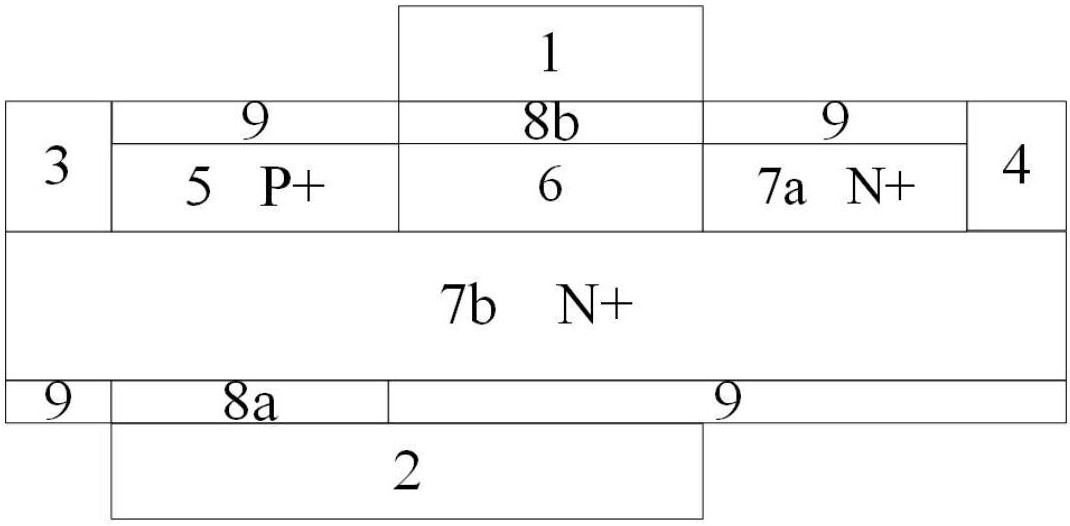

1.一种新型非对称双栅隧穿场效应晶体管,其特征在于:包括顶部栅电极(1)、底部栅电极(2)、源电极(3)、漏电极(4)、p型重掺杂口袋区(5)、沟道重叠区(6)、第一n型重掺杂区(7a)、第二n型重掺杂区(7b)、第一高K栅介质材料(8a)、第二高K栅介质材料(8b)、二氧化硅氧化层(9);所述顶部栅电极(1)与底部栅电极(2)位于沟道上下位置,为非对称结构,并且顶部栅电极(1)与底部栅电极(2)具有不同的功函数;顶部栅电极(1)与底部栅电极(2)存在重叠区域沟道重叠区(6);顶部栅电极(1)与沟道重叠区(6)之间设有第二高K栅介质材料(8b),顶部栅电极(1)、沟道重叠区(6)、第二高K栅介质材料(8b)的两端对齐,p型重掺杂口袋区(5)和第一n型重掺杂区(7a)设置在沟道重叠区(6)的两侧;p型重掺杂口袋区(5)、沟道重叠区(6)和第一n型重掺杂区(7a)位于第二n型重掺杂区(7b)之上;第一高K栅介质材料(8a)与p型重掺杂口袋区(5)两端对齐,设置在第二n型重掺杂区(7b)下方,源电极(3)与p型重掺杂口袋区(5)和第二n型重掺杂区(7b)同时形成欧姆接触;漏电极(4)与第一n型重掺杂区(7a)和第二n型重掺杂区(7b)同时形成欧姆接触;源电极(3)与第二高K栅介质材料(8b)之间设有二氧化硅氧化层(9);漏电极(4)与第二高K栅介质材料(8b)之间设有二氧化硅氧化层(9);第一高K栅介质材料(8a)的两侧也分别设有二氧化硅氧化层(9)。

2.根据权利要求1所述非对称双栅隧穿场效应晶体管,其特征在于:p型重掺杂口袋区(5)的掺杂浓度为1×1020cm-3。

3.根据权利要求1所述非对称双栅隧穿场效应晶体管,其特征在于:沟道区(6)的掺杂浓度不大于1×1017cm-3。

4.根据权利要求1所述非对称双栅隧穿场效应晶体管,其特征在于:第一n型重掺杂区(7a)与第二n型重掺杂区(7b)掺杂一致,且浓度为1×1019-1×1020cm-3。
