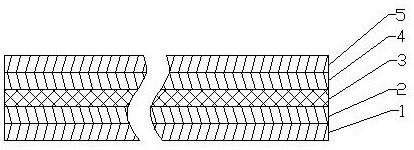

1.一种具有高延伸性能的聚乙烯丙纶防水卷材，其特征在于：由第一粘结层（1）、第一加筋加强层（2）、核芯层（3）、第二加筋加强层（4）、第二粘结层（5）依次结合而成，核芯层（3）为经高弹性的高分子化合物改性的线性低密度聚乙烯层，所述核芯层（3）包括以下重量百分比的各组分：线性低密度聚乙烯树脂51%，SBR改性剂2%，热塑性橡胶SBS13%，老化剂2%，稳定剂2.5%，助粘剂1%，母料18.5%。

2.如权利要求1所述的一种具有高延伸性能的聚乙烯丙纶防水卷材，其特征在于：所述第一粘结层（1）和第二粘结层（5）均为高强度丙纶长丝无纺布层。

3.如权利要求1所述的一种具有高延伸性能的聚乙烯丙纶防水卷材，其特征在于：所述第一加筋加强层（2）和第二加筋加强层（4）均为增强玻纤布层。

4.如权利要求1所述的一种具有高延伸性能的聚乙烯丙纶防水卷材，其特征在于：核芯层（3）的制备方法为：a、按重量份取各原材料，搅拌均匀；

b、将搅拌后的原材料输入挤出机，挤出机模头温度为：一区：185±5℃，二区：185±5℃，三区：185±5℃，四区：185±5℃，五区：180±5℃；机身温度为：一区：160±5℃，二区：

160±5℃，三区：180±5℃，四区：180±5℃，五区：195±5℃；滤网温度为：一区：200±5℃，二区：200±5℃，挤出量为每小时500Kg，经挤出机输出即得核芯层（3）。
