专利号: 2016101603626
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

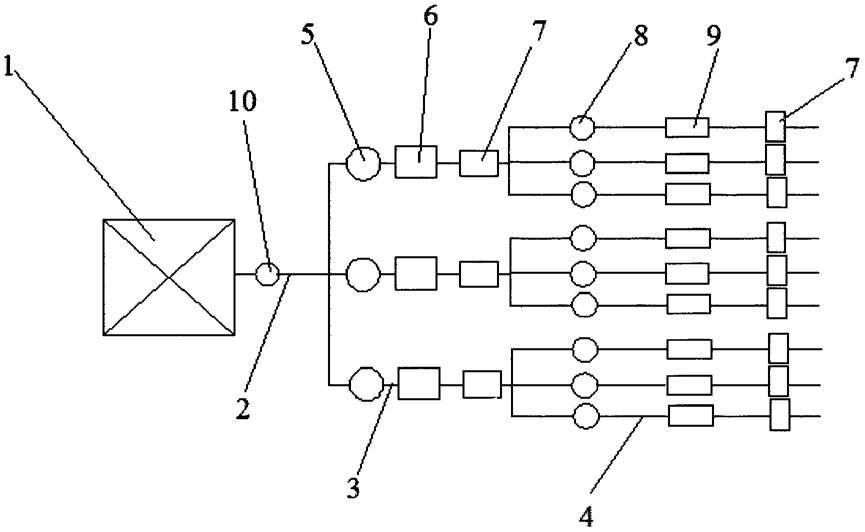

1.一种煤矿瓦斯抽采控制系统,其特征在于,其包括瓦斯抽采泵、抽采主管、抽采支管、抽采分支管、分支管瓦斯检测器、支管瓦斯检测器、主管瓦斯检测器和控制器,其中,每个所述抽采分支管上均串联设置有一个所述分支管瓦斯检测器,每个所述抽采支管上均串联一个支管瓦斯检测器,所述抽采主管上串联有所述主管瓦斯检测器,每个采矿区域的各个所述抽采分支管并联后接入对应的所述抽采支管,不同区域的抽采支管并联后接入所述抽采主管,每个抽采分支管上还设置有分支电控阀,每个抽采支管上也设置有一个支管电控阀,所述瓦斯抽放泵与所述抽采主管串联,所述分支管瓦斯检测器、支管瓦斯检测器、主管瓦斯检测器、分支电控阀和支管电控阀均与所述控制器连接,还包括数据存储器,所述数据存储器存储有与各个抽采分支管和抽采支管内瓦斯流量和瓦斯压力相对应的设定阈值;每个抽采分支管上还设置有分支流量传感器和分支瓦斯压力传感器,每个抽采支管上还设置有支管流量传感器和支管瓦斯压力传感器,所述抽采支管为N个,其中,N≥2,抽采分支管为M个,M≥2,当第i个抽采支管上的支管瓦斯检测器检测到的瓦斯浓度小于抽采支管内的瓦斯抽采压力和流量对应的设定阈值时,且M个抽采分支管上的分支管瓦斯检测器检测到的瓦斯浓度均小于抽采分支管内的瓦斯抽采压力和流量对应的设定阈值时,该第i个抽采支管上的支管电控阀才由所述控制器进行关闭,当第i个抽采支管上的支管瓦斯检测器检测到的瓦斯浓度大于该抽采支管对应的设定瓦斯浓度阈值时,该第i个抽采支管上的支管电控阀由所述控制器进行开启,其中,1≤i≤N;当第k个抽采分支管上的分支管瓦斯检测器检测到的瓦斯浓度小于抽采分支管内的瓦斯抽采压力和流量对应的设定阈值时,该第k个抽采分支管上的分支管电控阀由所述控制器进行关闭,当第k个抽采支管上的分支管瓦斯检测器检测到的瓦斯浓度大于该抽采支管对应设定瓦斯浓度阈值时,该第k个抽采分支管上的分支管电控阀由所述控制器进行开启,其中,1≤k≤N;还包括报警电路和显示电路,当所述支管电控阀或分支管电控阀的启闭状态发生变化时,所述报警电路发出报警,且所述显示电路上相应的显示区域会出现闪烁显示一定时间;

所述分支管瓦斯检测器或所述支管瓦斯检测器的前端管路上均设置有均压阀门,其中,所述均压阀门包括阀门本体、锥形孔、外通气网、内通气网和中间网,所述阀门本体的中心轴线设置有锥形孔,所述锥形孔的小锥端靠近所述分支管瓦斯检测器或所述支管瓦斯检测器设置,所述锥形孔内从大锥端到小锥端依次设置有外通气网、中间网和内通气网,且外通气网上的网孔与所述中间网上的网孔交错设置,所述中间网上的网孔与所述内通气网上的网孔交错设置。

2.根据权利要求1所述的一种煤矿瓦斯抽采控制系统,其特征在于:所述外通气网上的网孔的直径大小小于所述中间网上的网孔直径大小,所述中间网上的网孔直径大小小于所述内通气网上的网孔的直径大小。

3.根据权利要求1所述的一种煤矿瓦斯抽采控制系统,其特征在于:还包括无线收发器,所述无线收发器与控制器连接,通过所述无线收发器实现与瓦斯抽采的远程监控与控制。

4.使用权利要求1-3任一项所述的一种煤矿瓦斯抽采控制系统进行抽采的抽采控制方法,其特征在于:其包括以下步骤:

(1)抽采初始时,所有的支管电控阀和分支管电控阀均处于开启状态,所述瓦斯抽采泵以最大功率工作,并通过设置辅助瓦斯抽采泵以便增加瓦斯抽采速率与抽采效果;

(2)当控制器接收到第k个抽采分支管上的分支管瓦斯检测器检测到的瓦斯浓度小于抽采分支管内的瓦斯抽采压力和流量对应的设定阈值时,该第k个抽采分支管上的分支管电控阀由所述控制器进行关闭;当第i个抽采支管上的支管瓦斯检测器检测到的瓦斯浓度小于抽采支管内的瓦斯抽采压力和流量对应的设定阈值时,且M个抽采分支管上的分支管瓦斯检测器检测到的瓦斯浓度均小于抽采分支管内的瓦斯抽采压力和流量对应的设定阈值时,该第i个抽采支管上的支管电控阀才由所述控制器进行关闭;否则,抽采分支管或抽采支管上的电控阀门一直处于开启状态;

(3)如果第i个支管电控阀或第k个分支管电控阀的启闭状态出现变化,则报警电路会发出相应的报警,显示电路会进行相应的闪烁显示;

(4)控制器根据分支管电控阀和支管电控阀开启的个数,对瓦斯抽采泵的功率进行实时控制。
