1.一种改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于：步骤包括：（1）改性氧化铁制备：取氯化铁、氧化铁改性剂于反应釜内混合，60～80℃下搅拌反应2～4h，反应产物洗净、过滤、干燥，得到改性氧化铁；

（2）改性氧化铁络合物的制备：称取改性氧化铁加入络合剂溶液中，搅拌，静置30min；

（3）FePO4·2H2O前驱体制备：向步骤（2）的溶液中加入68ml H3PO（4 质量分数85%），用1 mol/L氨水调节pH为2.0～3.0，搅拌1h，陈化、过滤、洗涤、烘干得到预处理FePO4·2H2O前驱体；

（4）按照Fe：Li=1:1～1.2称取预处理FePO4·2H2O前驱体，锂源，20～30g碳源，80～120g分散剂，于行星式球磨机球磨10min混合均匀，混合物料转移至烧结炉中氮气气氛保护下

200～300℃烧结1.5～2h；

（5）步骤（4）烧结后混合物料继续升温至650～750℃，保温6～10h，自然冷却至室温，得到颗粒细小均匀，晶型完整的碳包覆LiFePO4。

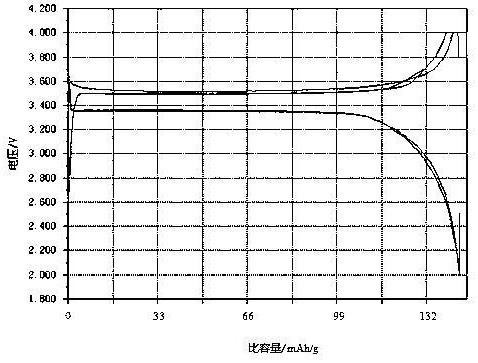

2.根据权利要求1所述的改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于所述氧化铁改性剂为十二烷基硫酸铵、桉树叶提取液、聚乙烯亚胺、亚氨基二乙酸中的一种或几种。

3.根据权利要求1所述的改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于所述络合剂为柠檬酸、聚乙二醇、乙二胺四乙酸中的一种。

4.根据权利要求1所述的改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于所述锂源为CH3COOLi·2H2O、LiOH、Li2C2O4中的一种或几种。

5.根据权利要求1所述的改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于所述分散剂为乙醇、甲醇、丙酮中的一种。
