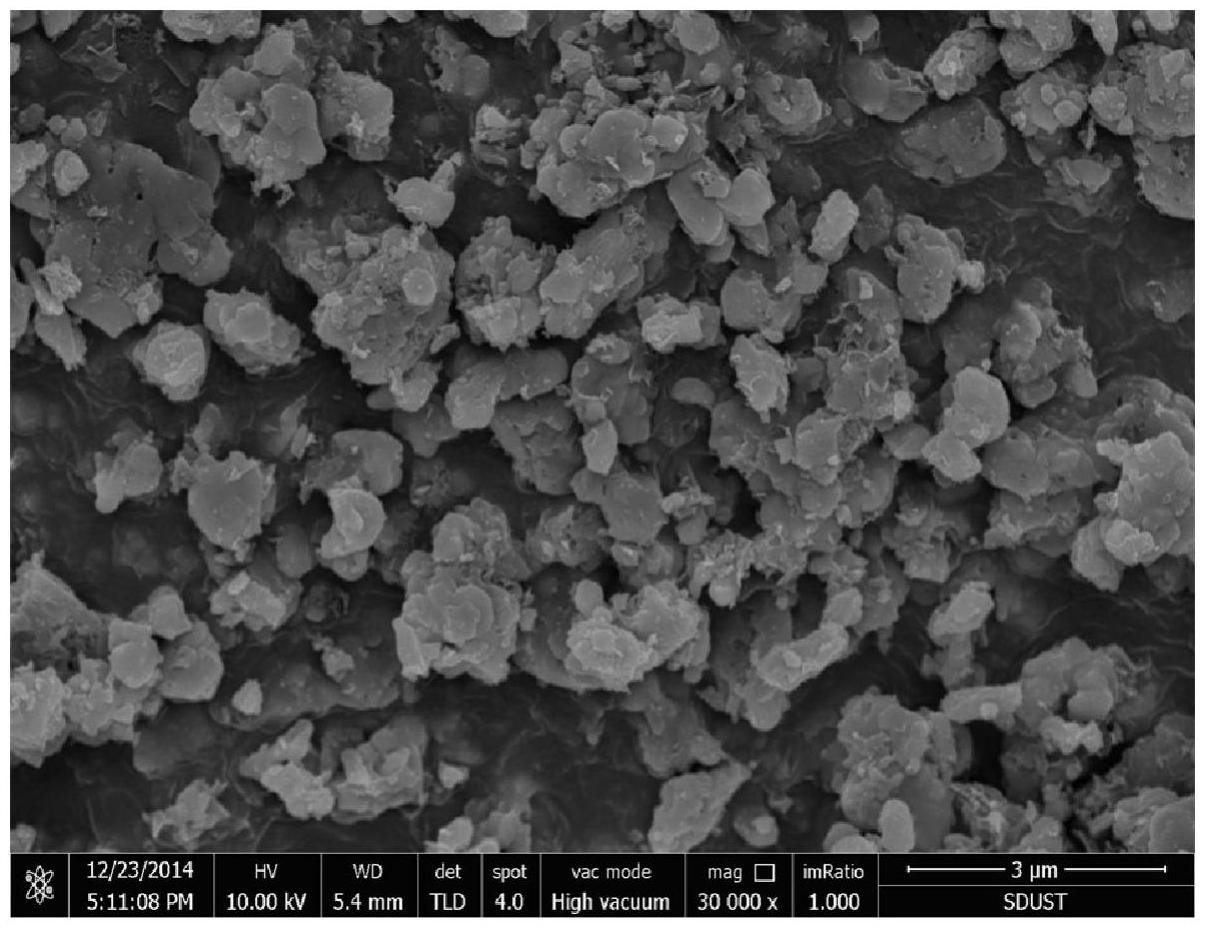

1.一种一步水热法制备碳包覆型磷酸铁锂的方法，其特征在于：其制备方法包括以下工艺步骤：(1)将LiOH溶液中加入可溶性淀粉，搅拌至糊化；

(2)向步骤(1)所得的混合液加入磷酸溶液，磷酸与LiOH反应，生成Li3PO4悬浊液，将Li3PO4悬浊液加入到反应釜中，密封反应釜，使用惰性气体通过进气阀吹扫反应釜，排出内部空气，其中Li与P的摩尔比为3.0～3.3:1；

(3)按照P：Fe＝1:1，通过进料阀向Li3PO4悬浊液中加入二价铁盐溶液；将反应釜升温至

200～240℃，保温6～10h，降温后，对沉淀物进行洗涤，干燥，破碎，筛分即可到碳包覆型磷酸铁锂产品。

2.根据权利要求1所述的一步水热法制备碳包覆型磷酸铁锂的方法，其特征在于：所述步骤(1)中的LiOH溶液浓度为1～1.5mol/L。

3.根据权利要求1所述的一步水热法制备碳包覆型磷酸铁锂的方法，其特征在于：所述步骤(1)中的淀粉加入量为每摩尔LiOH加入量为32.26～36.36g。
