专利号: 201610132684X
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

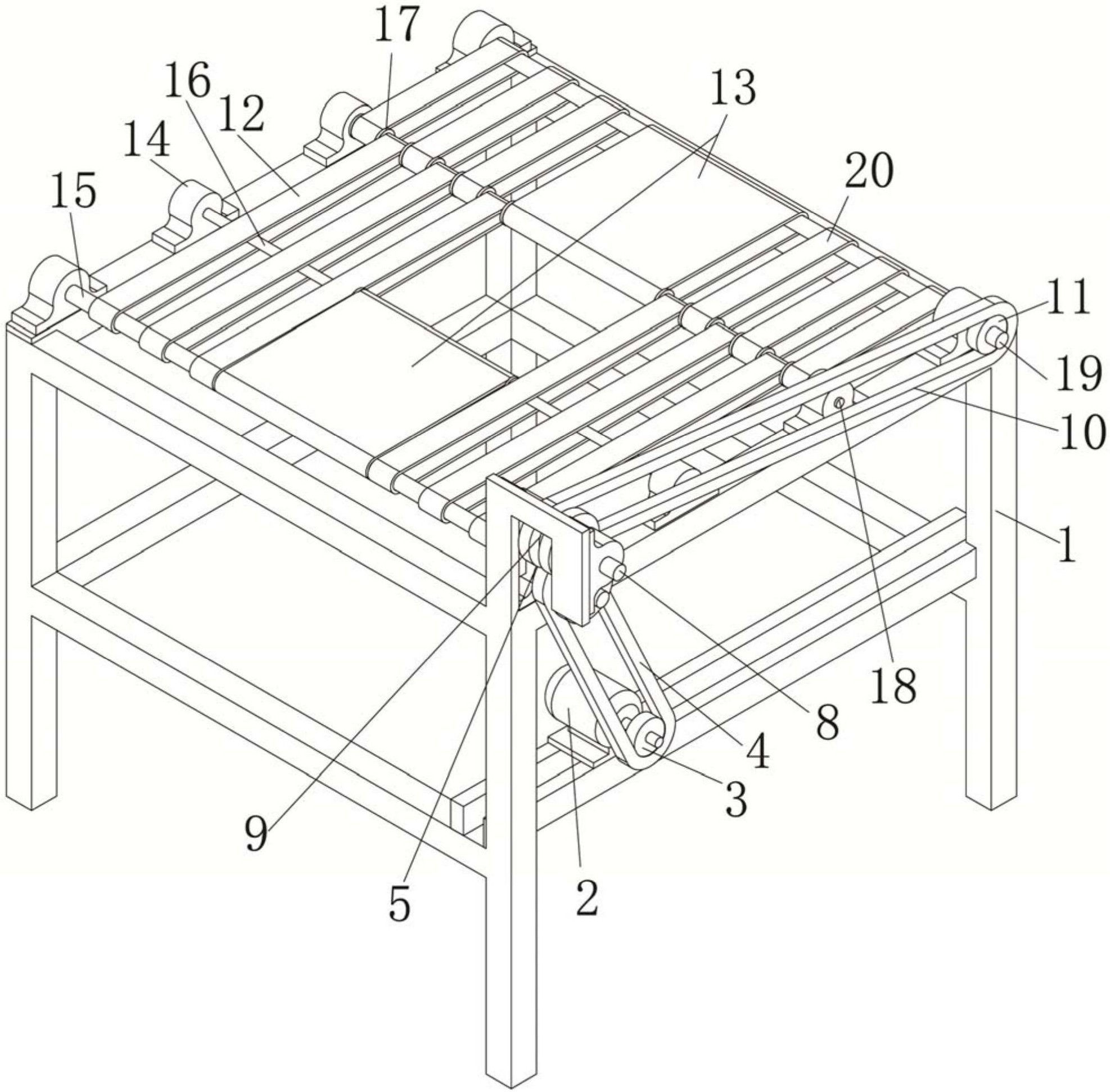

1.一种平面双向交错同步输送蕉梳装置,其特征在于:包括有机架(1)、电动机(2)、第一链轮(3)、第一链条(4)、第二链轮(5)、第一齿轮(6)、第二齿轮(7)、阶梯轴(8)、第三链轮(9)、第二链条(10)、第四链轮(11)、窄长输送带(12)、宽短输送带(13)、第一主动轴(15)、第一从动轴(16)、第二从动轴(18)、第二主动轴(19)、窄短输送带(20);所述第一主动轴(15)、第一从动轴(16)、第二从动轴(18)、第二主动轴(19)通过带座轴承安装在机架(1)上,并彼此平行;所述机架(1)上安装电动机(2),该电动机(2)的电机轴上安装有第一链轮(3),所述第二链轮(5)安装在第一主动轴(15)上,所述第一链轮(3)和第二链轮(5)通过第一链条(4)连接,构成第一链传动机构;所述第一主动轴(15)上安装有第一齿轮(6),所述阶梯轴(8)上安装有第二齿轮(7),所述第一齿轮(6)和第二齿轮(7)构成齿轮机构,该机构具有换向的作用;所述阶梯轴(8)上安装有第三链轮(9),所述第二主动轴(19)上安装有第四链轮(11),所述第三链轮(9)和第四链轮(11)通过第二链条(10)连接,构成第二链传动机构;所述第一主动轴(15)和第一从动轴(16)通过一个宽短输送带(13)连接,所述第一主动轴(15)通过多个窄长输送带(12)与第二从动轴(18)连接,且每个窄长输送带(12)与第二从动轴(18)的连接处均安装有输送带轮(17),由所述第一主动轴(15)、第一从动轴(16)及该主动轴上安装的各输送带构成第一输送带输送机构;所述第二主动轴(19)和第二从动轴(18)通过一个宽短输送带(13)和多个窄短输送带(20)相连接,构成第二输送带输送机构;其中,所述第一输送带输送机构和第二输送带输送机构的整体输送面在同一平面,且它们之间组合形成有空缺的矩形部分,为香蕉穗落梳位置,落梳后的蕉梳会散落在该矩形部分周围某一片区域,两组输送带输送机构从四周包围蕉穗,并进行双向输送;所述电动机(2)通过第一链传动机构带动第一输送带输送机构运转,同时通过齿轮机构及第二链传动机构带动第二输送带输送机构运转,并且,在齿轮机构换向的作用下,第一输送带输送机构和第二输送带输送机构的输送方向相反,达到平面双向输送蕉梳的目的。

2.根据权利要求1所述的一种平面双向交错同步输送蕉梳装置,其特征在于:所述第一输送带输送机构的中间输送带为宽短输送带,两边各有多个窄长输送带;所述第二输送带输送机构的中间输送带为宽短输送带,两边各有多个窄短输送带;所述空缺的矩形部分是由第一输送带输送机构的宽短输送带、该宽短输送带两侧的两个窄长输送带及第二输送带输送机构的宽短输送带包围而成;第一输送带输送机构的窄长输送带和第二输送带输送机构的窄短输送带彼此完全错开,且每两个相邻窄短输送带之间夹有一个窄长输送带。

3.根据权利要求1所述的一种平面双向交错同步输送蕉梳装置,其特征在于:所述电动机(2)为交流电动机、直流电动机或步进电机。
