专利号: 2016100775714
申请人: 芜湖倍思科创园有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

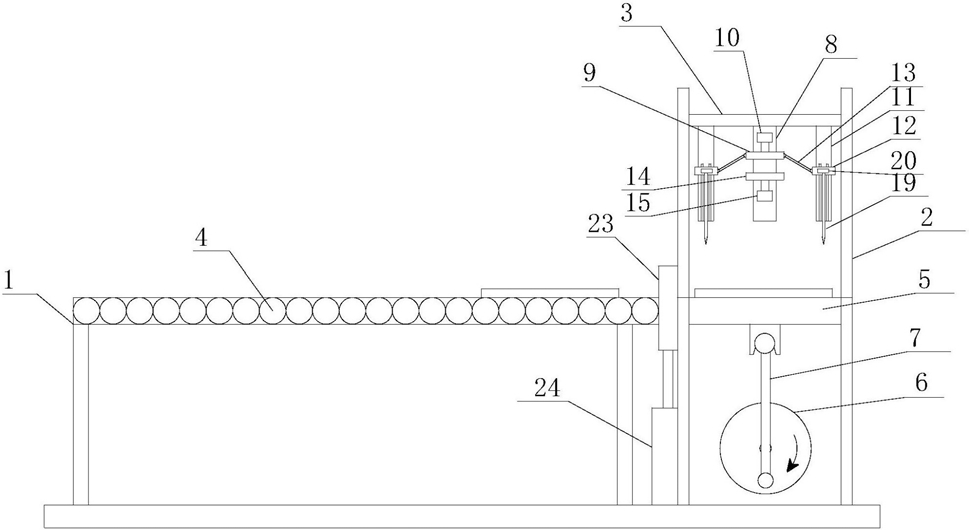

1.一种LED灯灯盖钻孔加工控制系统,其特征在于,包括进料机构、升降圆台(5)、第一驱动机构、多个第一钻孔机构、多个第二钻孔机构、出料机构、重量传感器、测距传感器、控制机构,其中:

进料机构用于向升降圆台(5)进料;第一驱动机构与升降圆台(5)连接,用于驱动升降圆台(5)上升或下降;多个第一钻孔机构、多个第二钻孔机构均位于升降圆台(5)上方,第一钻孔机构、第二钻孔机构分布在以升降圆台(5)的中心轴线为中心的同一圆周上且第一钻孔机构、第二钻孔机构错开设置,多个第一钻孔机构、多个第二钻孔机构用于对升降圆台(5)上的灯盖进行钻孔加工;出料机构用于将升降圆台(5)上进行钻孔之后的灯盖移走;重量传感器设置在升降圆台(5)上,用于实时检测升降圆台(5)上灯盖的重量值;测距传感器设置在升降圆台(5)上,用于实时检测升降圆台(5)与第一钻孔机构或第二钻孔机构之间的距离;

控制机构与第一驱动机构、出料装置、重量传感器、测距传感器连接,控制机构预设有预设重量值、第一预设距离值、第二预设距离值,第一预设距离值小于第二预设距离值,控制机构将重量传感器检测的升降圆台(5)上的灯盖的重量值与预设重量值比较,当升降圆台(5)上的灯盖的重量值大于预设重量值时,控制机构控制第一驱动机构驱动升降圆台(5)上升,在升降圆台(5)上升过程中,测距传感器实时检测升降圆台(5)与第一钻孔机构或第二钻孔机构之间的距离,控制机构将测距传感器检测的升降圆台(5)与第一钻孔机构或第二钻孔机构之间的距离值与第一预设距离值、第二预设距离值比较,当升降圆台(5)与第一钻孔机构或第二钻孔机构之间的距离值小于第一预设距离值时,控制机构控制第一驱动机构驱动升降圆台(5)下降,当升降圆台(5)与第一钻孔机构或第二钻孔机构之间的距离值等于第二预设距离值时,控制机构控制第一驱动机构停止驱动升降圆台(5)下降,同时控制出料装置将升降圆台(5)上的灯盖移走。

2.根据权利要求1所述的LED灯灯盖钻孔加工控制系统,其特征在于,还包括第二驱动机构,第二驱动机构分别与多个第一钻孔机构连接,用于驱动第一钻孔机构上升或下降,控制机构与第二驱动机构连接,每个第一钻孔机构包括一个第一钻孔头(19),第一钻孔头(19)具有工作状态和非工作状态,控制机构通过控制第二驱动机构驱动第一钻孔机构上升或下降以驱动第一钻孔头(19)处于非工作状态或工作状态。

3.根据权利要求1所述的LED灯灯盖钻孔加工控制系统,其特征在于,还包括第三驱动机构,第三驱动机构分别与多个第二钻孔机构连接,用于驱动第二钻孔机构上升或下降,控制机构与第三驱动机构连接,每个第二钻孔机构包括一个第二钻孔头(21),第二钻孔头(21)具有工作状态和非工作状态,控制机构通过控制第三驱动机构驱动第二钻孔机构上升或下降以驱动第二钻孔头(21)处于非工作状态或工作状态。

4.根据权利要求1-3中任一项所述的LED灯灯盖钻孔加工控制系统,其特征在于,第一驱动机构包括转盘(6)、第一连杆(7)、驱动电机,驱动电机与转盘(6)传动连接,第一连杆(7)一端与升降圆台(5)铰接,另一端与转盘(6)铰接,第一连杆(7)与转盘(6)连接点偏离转盘(6)中心,当升降圆台(5)上的灯盖重量值大于预设重量值时,控制机构控制驱动电机驱动转盘(6)转动180°;当升降圆台(5)与第一钻孔机构或第二钻孔机构之间的距离值小于第二预设距离值时,控制机构控制驱动电机驱动转盘(6)转动180°。

5.根据权利要求1-3中任一项所述的LED灯灯盖钻孔加工控制系统,其特征在于,进料装置包括传送辊组(4)以及驱动传送辊组(4)转动的第四驱动机构,控制机构通过控制第四驱动机构驱动传送辊组(4)的转动速度调整进料装置的进料速度。

6.根据权利要求5所述的LED灯灯盖钻孔加工控制系统,其特征在于,还包括阻碍传送辊组(4)上的灯盖移动的挡板(23)以及驱动挡板(23)上升或下降的第五驱动机构(24),挡板(23)位于传送辊组(4)与升降圆台(5)之间的位置,当重量传感器检测的升降圆台(5)上的灯盖的重量大于预设重量值时,控制机构控制第五驱动机构(24)驱动挡板(23)上升;当重量传感器检测的升降圆台(5)上的灯盖的重量小于预设重量值时,控制机构控制第五驱动机构(24)驱动挡板(23)下降。
