专利号: 2016100775324
申请人: 芜湖倍思科创园有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

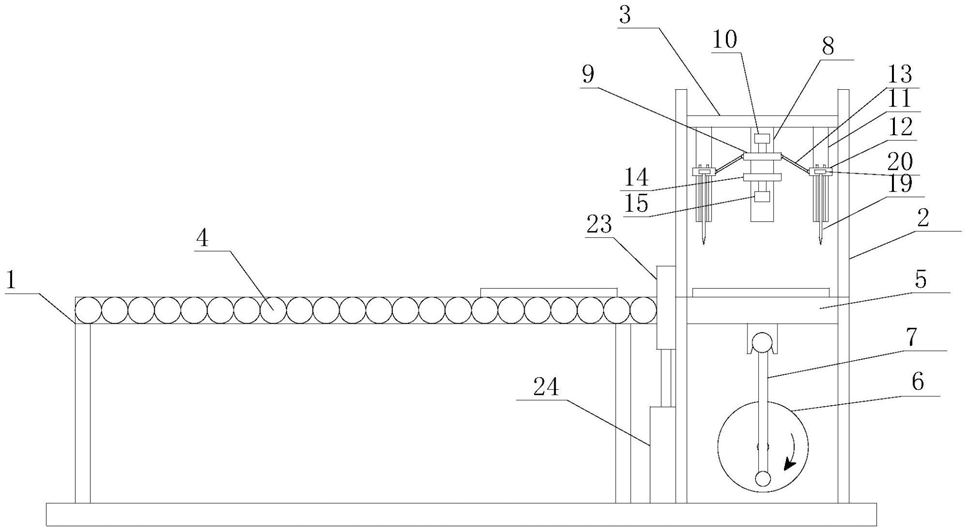

1.一种LED灯灯盖钻孔加工设备,其特征在于,包括工作台(1)、机架(2)、升降机构、安装板(3)、钻孔机构、出料机构,其中:

工作台(1)的进口端与出口端之间设有用于传送灯盖的传送辊组(4);

升降机构设置在工作台(1)出口端处,用于驱动灯盖上升或下降;升降机构包括升降圆台(5)、转盘(6)、第一连杆(7)、第一驱动机构,升降圆台(5)可移动安装在机架(2)上,升降圆台(5)的移动方向为竖直方向,第一驱动机构与转盘(6)传动连接,第一驱动机构用于驱转盘(6)转动;第一连杆(7)一端与升降圆台(5)底端铰接,第一连杆(7)另一端与转盘(6)铰接且第一连杆(7)与转盘(6)的连接点远离转盘(6)的中心;

安装板(3)两端分别安装在机架(2)上,安装板(3)位于升降圆台(5)上方并平行于升降圆台(5);

钻孔机构包括用于对升降圆台(5)上的灯盖进行钻孔的第一钻孔单元和第二钻孔单元,第一钻孔单元包括多个第一钻孔组件、第二驱动机构,第二钻孔单元包括多个第二钻孔组件、第三驱动机构,多个第一钻孔组件、多个第二钻孔组件均安装在安装板(3)上靠近升降圆台(5)一侧,多个第一钻孔组件、多个第二钻孔组件分布在以升降圆台(5)的中心轴线为中心的同一个圆周上且第一钻孔组件、第二钻孔组件错开设置;多个第一钻孔组件均与第二驱动机构连接,第二驱动机构用于驱动第一钻孔组件在竖直方向移动;多个第二钻孔组件均与第三驱动机构连接,第三驱动机构用于驱动第二钻孔组件在竖直方向移动;

出料机构用于将钻孔机构钻孔之后的灯盖从升降圆台(5)上移走。

2.根据权利要求1所述的LED灯灯盖钻孔加工设备,其特征在于,钻孔机构还包括第一立柱(8),第二驱动机构包括第一滑套(9)、第一驱动气缸(10),第一立柱(8)沿竖直方向设置且安装在安装板(3)上,第一滑套(9)可移动安装在第一立柱(8)上,第一驱动气缸(10)与第一滑套(9)传动连接,用于驱动第一滑套(9)沿竖直方向移动;第一钻孔单元包括多个第二立柱(11)、多个第一滑块(12)、多个第二连杆(13),多个第二立柱(11)均沿竖直方向设置且均安装在安装板(3)上,第二立柱(11)、第一滑块(12)、第二连杆(13)的数量均与第一钻孔组件的数量一致,每个第一滑块(12)分别可移动安装在一个第二立柱(11)上,第一钻孔组件分别安装在一个第一滑块(12)上,第二连杆(13)一端分别与一个第一滑块(12)铰接,另一端均与第一滑套(9)铰接。

3.根据权利要求2所述的LED灯灯盖钻孔加工设备,其特征在于,第三驱动机构包括第二滑套(14)、第二驱动气缸(15),第二滑套(14)可移动安装在第一立柱(8)上,第二驱动气缸(15)与第二滑套(14)传动连接,用于驱动第二滑套(14)沿竖直方向移动;第二钻孔单元还包括多个第三立柱(16)、多个第二滑块(17)、多个第三连杆(18),多个第三立柱(16)均沿竖直方向设置且均安装在安装板(3)上,第三立柱(16)、第二滑块(17)、第三连杆(18)的数量均与第二钻孔组件的数量一致,每个第二滑块(17)分别可移动安装在一个第三立柱(16)上,每个第二钻孔组件分别安装在一个第二滑块(17)上,第三连杆(18)一端分别与一个第二滑块(17)铰接,另一端均与第二滑套(14)铰接。

4.根据权利要求1-3中任一项所述的LED灯灯盖钻孔加工设备,其特征在于,每个第一钻孔组件均包括一个第一钻孔头(19)、一个第四驱动机构(20),第一钻孔头(19)均朝向升降圆台(5),第四驱动机构(20)与第一钻孔头(19)连接并可驱动第一钻孔头(19)转动。

5.根据权利要求1-3中任一项所述的LED灯灯盖钻孔加工设备,其特征在于,每个第二钻孔组件均包括一个第二钻孔头(21)、一个第五驱动机构(22),第二钻孔头(21)均朝向升降圆台(5),第五驱动机构(22)与第二钻孔头(21)连接并可驱动第二钻孔头(21)转动。

6.根据权利要求1-3中任一项所述的LED灯灯盖钻孔加工设备,其特征在于,在工作台(1)与升降装置之间还设有阻碍灯盖移动的挡板(23),挡板(23)底端与第六驱动机构(24)连接,第六驱动机构(24)用于驱动挡板(23)上升或下降。
