专利号: 2016100736917
申请人: 盐城市华森机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2025-05-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

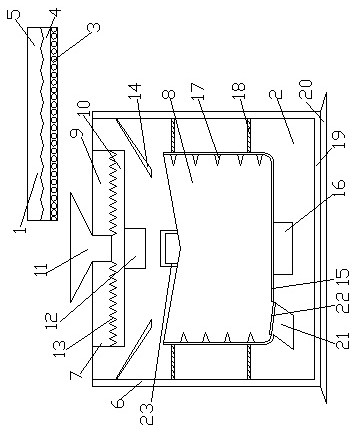

1.一种持续粉碎研磨装置,其特征在于:包括传输带与粉碎研磨箱,所述传输带底部设置滚动轴承,滚动轴承上方设置履带,所述履带上方设置压板,履带与压板的贴合面的截面为钝角锯齿形,所述粉碎研磨箱位于传输带左端下方,粉碎研磨箱外部设置箱体,顶部设置粉碎盘,内部设置研磨罐,所述粉碎盘包括上盘与下盘,所述上盘顶部中间设置物料入口,所述下盘底部中间设置传动箱,上盘与下盘的贴合面之间设置同心圆切割齿,粉碎盘左侧与右侧设置物料导盘,所述研磨罐设置于粉碎盘下方,研磨罐外部设置固定壳,底部中间设置电机,研磨罐顶部为研磨料进口,内壁设置螺旋研磨纹,底部左侧设置粉末出口,所述固定壳通过弹性柱与箱体连接。

2.根据权利要求1所述的一种持续粉碎研磨装置,其特征在于:所述箱体内部设置弹性吸音层,所述吸音层主要材质为波纹型吸音棉。

3.根据权利要求1所述的一种持续粉碎研磨装置,其特征在于:所述箱体外底部设置防震底座。

4.根据权利要求1所述的一种持续粉碎研磨装置,其特征在于:所述弹性柱为弹簧,至少有四根,设置于研磨罐顶部同一水平面的左侧与右侧及前端与后端。

5.根据权利要求1所述的一种持续粉碎研磨装置,其特征在于:所述压板与履带运行方向相反,且压板与履带间距小于贴合面截面的钝角锯齿形的高度。

6.根据权利要求1所述的一种持续粉碎研磨装置,其特征在于:所述物料导盘为同心大小圆的盘状,物料导盘的顶部高度与切割齿的高度相等,物料导盘的底部直径小于研磨罐的直径。

7.根据权利要求1所述的一种持续粉碎研磨装置,其特征在于:所述研磨罐顶部入口设置防尘罩。

8.根据权利要求1所述的一种持续粉碎研磨装置,其特征在于:所述粉末出口顶部为过滤网,下部为截面为平行四边形的管状出口。

9.根据权利要求8所述的一种持续粉碎研磨装置,其特征在于:所述过滤网左侧高于右侧。
