专利号: 2016100621773
申请人: 浙江森嘉林地板有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

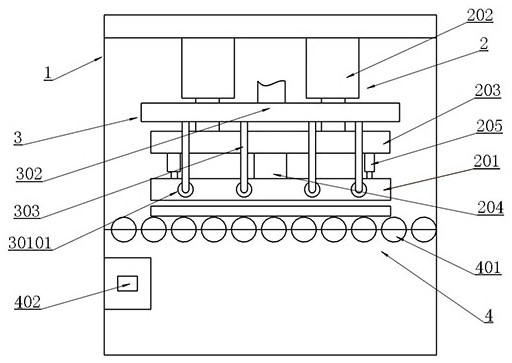

1.一种用于强化复合地板的热压机,包括机架(1),设置在所述机架(1)内的压紧单元(2)以及设置在所述压紧单元(2)上的供热单元(3),所述压紧单元(2)下方设有用于地板输送的输送单元(4),其特征在于:所述压紧单元(2)包括热压板(201)、主气缸(202)以及设置在所述热压板(201)和所述主气缸(202)之间的平衡板(203),所述供热单元(3)包括若干组相互独立的供热管道(301);所述压紧单元(2)还包括设置于所述平衡板(203)和所述热压板(201)之间的连接主轴(204)以及微调气缸(205),所述连接主轴(204)位于所述热压板(201)的中部;所述微调气缸(205)的数量为4个,设置在所述平衡板(203)下端面的四个角部,用于调整所述热压板(201)四个角部与地板贴合程度;所述主气缸(202)的数量为2-3个,设置在所述机架(1)的顶部内侧面,用于推动和调整所述压紧单元(2),在对强化复合地板进行热压工序时,先由所述主气缸(202)推动所述平衡板(203)以及热压板(201)与所述强化复合地板初步热压,再由所述平衡板(203)上的微调气缸(205)调整所述热压板(201)四个角部与所述强化复合地板的贴合程度,完成所述热压板(201)对所述强化复合地板热压。

2.根据权利要求1所述的一种用于强化复合地板的热压机,其特征在于:所述供热单元(3)还包括热压油总进口管(302)、热压油分进口管(303),所述热压油总进口管(302)连接于所述热压油分进口管(303),所述供热管道(301)通过管道热压油进口(30101)与所述热压油分进口管(303)连通。

3.根据权利要求1或2所述的一种用于强化复合地板的热压机,其特征在于:所述供热管道(301)还包括热压油管(30102)以及管道热压油出口(30103),所述热压油管(30102)均匀设置在所述热压板(201)的内部。

4.根据权利要求3所述的一种用于强化复合地板的热压机,其特征在于:所述热压油管(30102)之间平行设置。

5.根据权利要求1或2所述的一种用于强化复合地板的热压机,其特征在于:所述供热管道(301)的数量为4-6组。

6.根据权利要求1所述的一种用于强化复合地板的热压机,其特征在于:所述输送单元(4)包括输送辊(401)以及用于控制所述输送辊(401)的电机(402),所述输送辊(401)与所述热压板(201)平行设置。

7.根据权利要求6所述的一种用于强化复合地板的热压机,其特征在于:所述输送辊(401)与所述机架(1)底端的距离为0.5-0.6m。
