专利号: 2016100215248
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

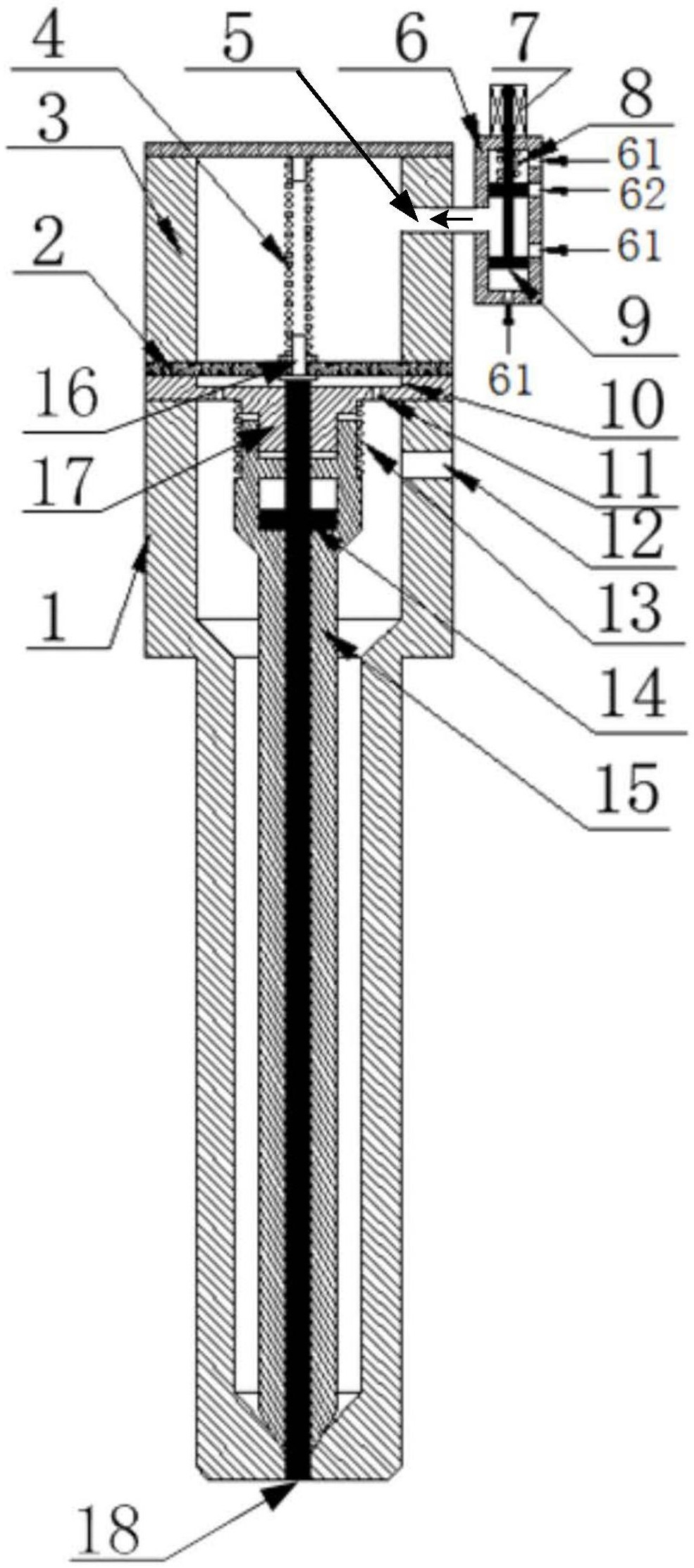

1.一种适用于缸内直喷气体燃料的喷射器,其特征在于,包括喷射控制装置、气压控制装置和喷射装置;喷射控制装置包括桶状的控制腔体(3)和控制腔弹簧(4),控制腔弹簧(4)一端固定连接到控制腔体(3)的底部,另一端固定连接到密封设置于控制腔体(3)口部的橡胶软垫(2),控制腔体(3)上还设有调压孔(5),调压孔(5)连接到气压控制装置;喷射装置包括喷射器体(1)和双针阀体;喷射器体(1)为圆筒状,一端设有燃气喷嘴(18),另一端固定连接有喷射器盖(10),侧壁还设有燃气进孔(12);喷射器盖(10)上设有通气孔(11),且其凸起的外缘与橡胶软垫(2)固定连接;双针阀体包括内针阀体(14)以及紧密套装在其外部的外针阀体(15),内针阀体(14)一端穿过喷射器盖(10)连接到橡胶软垫(2),另一端延伸向燃气喷嘴(18),外针阀体(15)一端通过外针阀弹簧(13)与喷射器盖(10)连接,另一端用于密封燃气喷嘴(18)。

2.根据权利要求1所述的适用于缸内直喷气体燃料的喷射器,其特征在于,所述气压控制装置包括电磁阀(7)、控制阀壳(6)以及位于其内部腔室的控制阀体(9),控制阀体(9)一端穿过控制阀壳(6)连接到电磁阀(7),且该端与控制阀壳(6)之间还设有控制阀弹簧(8);

控制阀壳(6)内部的腔室与所述调压孔(5)连通;控制阀壳(6)上还设置有输气孔(61)和抽气孔(62)。

3.根据权利要求2所述的适用于缸内直喷气体燃料的喷射器,其特征在于,所述控制阀壳(6)两端还设置有控制阀壳压力调节孔。

4.根据权利要求1所述的适用于缸内直喷气体燃料的喷射器,其特征在于,所述外针阀体(15)内还设有一段凸起的空腔,所述内针阀体(14)外壁在空腔处设有凸缘。

5.根据权利要求1所述的适用于缸内直喷气体燃料的喷射器,其特征在于,所述喷射器盖(10)内侧还设有外针阀体导向座(17),所述外针阀体(15)卡接在外针阀体导向座(17)上。

6.根据权利要求1所述的适用于缸内直喷气体燃料的喷射器,其特征在于,所述橡胶软垫(2)上贯穿固定有连接件(16),所述控制腔弹簧(4)和内针阀体(14)都连接到所述连接件(16)。
