专利号: 2016100098668
申请人: 台州千玛供应链管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

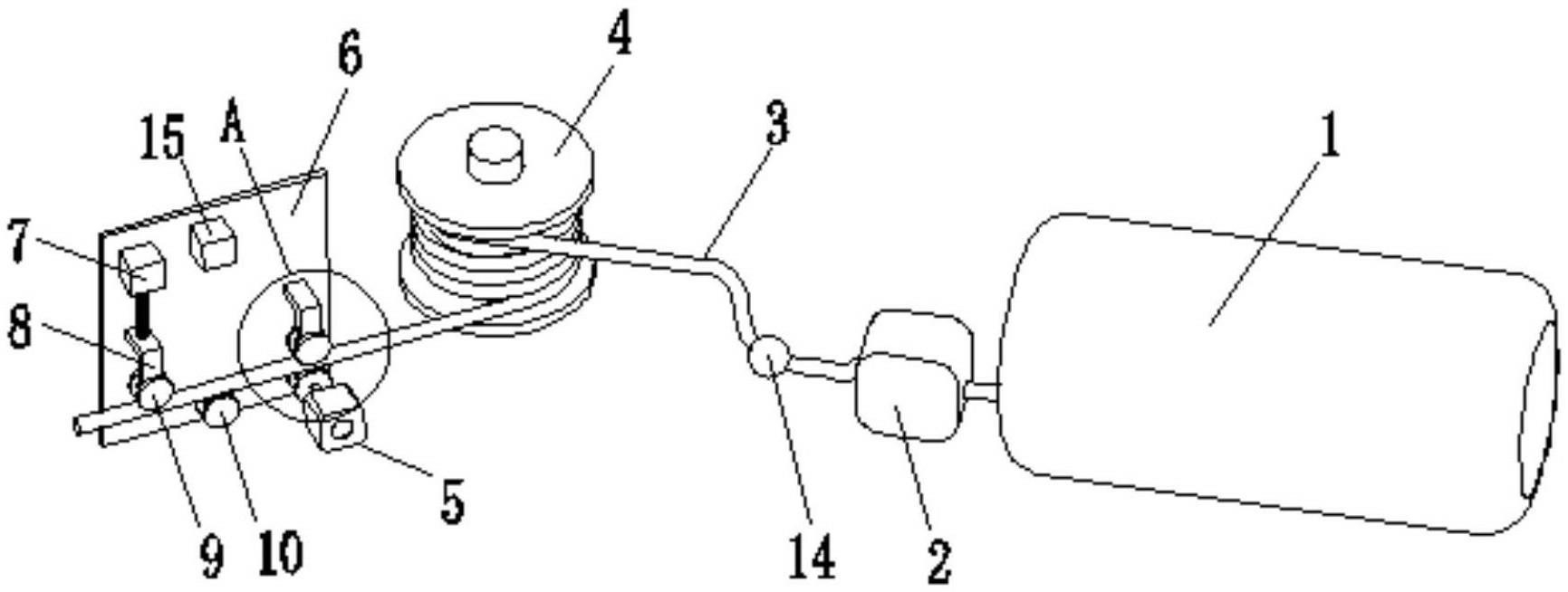

1.一种水空两栖无人机配重调姿机构,其特征在于:包括水囊(1)、蠕动泵(2)、导水软管(3)、软管骨架(4)、步进电机(5)、壳体(6)、丝杆电机(7)、螺纹压杆(8)、调姿上滚轮(9)、调姿下滚轮(10)、固定压杆(11)、导向滚轮(12)和驱动滚轮(13);所述导水软管(3)的中间一段缠绕在所述软管骨架(4)上,导水软管(3)的一端连通所述水囊(1),水囊(1)与软管骨架(4)之间的导水软管(3)上设置有所述蠕动泵(2);所述导水软管(3)的另一端伸出到壳体(6)的外侧,所述壳体(6)上固定有所述固定压杆(11),所述固定压杆(11)上设置有可转动的导向滚轮(12),所述驱动滚轮(13)与导向滚轮(12)相对应对导水软管(3)进行夹持,所述驱动滚轮(13)设置在步进电机(5)的输出轴上,步进电机(5)固定在壳体(6)上;所述丝杆电机(7)固定在壳体(6)上,所述螺纹压杆(8)与所述丝杆电机(7)的丝杆螺纹连接,并且所述螺纹压杆(8)还与所述壳体(6)可滑动地相连接,所述螺纹压杆(8)的底端设置有可转动的所述调姿上滚轮(9),所述调姿下滚轮(10)与所述调姿上滚轮(9)水平方向上错开,所述导水软管(3)位于所述调姿上滚轮(9)与所述调姿下滚轮(10)之间;所述水囊(1)位于所述壳体(6)的一侧;所述蠕动泵(2)前端还设有一个流量计(14);所述水空两栖无人机配重调姿机构还包括有控制器(15),所述控制器(15)设置在壳体(6)上,所述丝杆电机(7)、步进电机(5)、蠕动泵(2)、流量计(14)均与所述控制器(15)通过导线相连接。
