专利号: 2015210492750
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

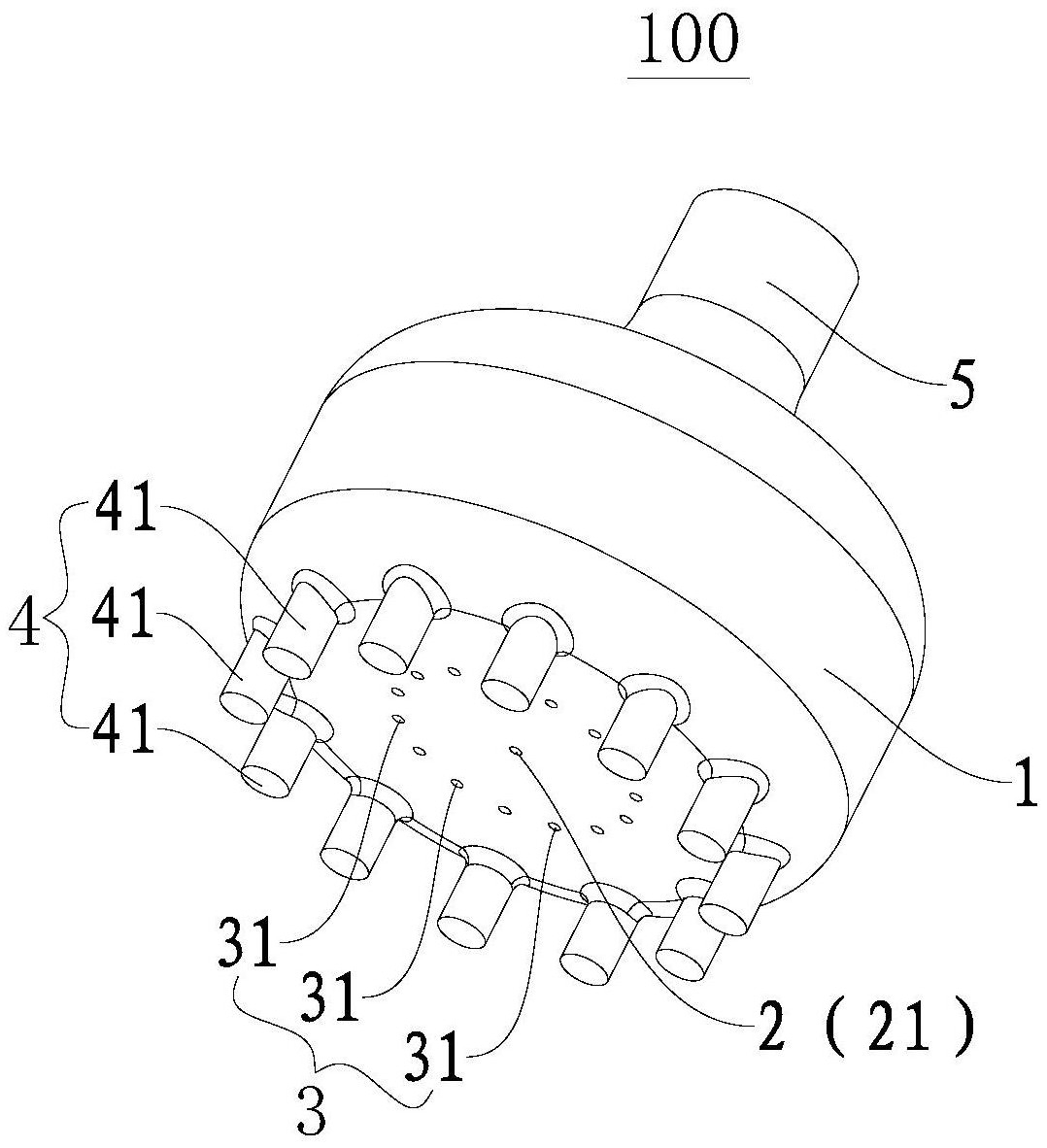

1.一种用于蒸汽清洁设备的地刷,其特征在于,包括:

本体,所述本体上形成有第一喷口和第二喷口,所述第二喷口包括多个第二喷孔,所述多个第二喷孔沿所述第一喷口的周向间隔设置。

2.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,每个所述第二喷孔的中心轴线与所述第一喷口的中心轴线之间呈夹角α,其中所述α满足:-45°≤α≤45°。

3.根据权利要求2所述的用于蒸汽清洁设备的地刷,其特征在于,所述α进一步满足:-

40°≤α≤40°。

4.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述第一喷口和所述第二喷孔的横截面形状分别为圆形、椭圆形、长圆形或多边形。

5.根据权利要求4所述的用于蒸汽清洁设备的地刷,其特征在于,当所述第一喷口和所述第二喷孔的横截面形状均为圆形时,所述第一喷口的直径为d1,所述第二喷孔的直径为d2,其中,所述d1、d2满足:0.5≤d1/d2≤1.5。

6.根据权利要求5所述的用于蒸汽清洁设备的地刷,其特征在于,所述d1、d2进一步满足:0.75≤d1/d2≤1.25。

7.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述第一喷口的一端的横截面积小于等于其另一端的横截面积,所述第二喷孔的一端的横截面积小于等于其另一端的横截面积。

8.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述第一喷口和所述第二喷孔沿其轴向横截面积保持不变。

9.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述多个第二喷孔沿所述第一喷口的周向均匀间隔设置。

10.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述多个第二喷孔围绕所述第一喷口的形状为圆形、椭圆形、长圆形或多边形。

11.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述第二喷孔包括相对于所述第一喷口从内到外间隔设置的多列。

12.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述第一喷口包括一个或多个第一喷孔。

13.根据权利要求12所述的用于蒸汽清洁设备的地刷,其特征在于,当所述第一喷孔为一个时,所述第一喷孔位于所述本体的中央。

14.根据权利要求12所述的用于蒸汽清洁设备的地刷,其特征在于,当所述第一喷孔为多个时,所述多个第一喷孔在所述本体的中央彼此间隔开设置。

15.根据权利要求1-14中任一项所述的用于蒸汽清洁设备的地刷,其特征在于,进一步包括:毛刷,所述毛刷设在所述本体的所述第一喷口和所述多个第二喷孔所在的一侧。

16.根据权利要求15所述的用于蒸汽清洁设备的地刷,其特征在于,所述毛刷包括多个刷毛,所述多个刷毛沿所述第一喷口的周向间隔设置。

17.根据权利要求16所述的用于蒸汽清洁设备的地刷,其特征在于,所述多个刷毛位于所述多个第二喷孔的外侧。

18.根据权利要求1-14中任一项所述的用于蒸汽清洁设备的地刷,其特征在于,进一步包括:至少一个凸起,所述凸起设在所述本体的所述第一喷口和所述多个第二喷孔所在的一侧。

19.根据权利要求18所述的用于蒸汽清洁设备的地刷,其特征在于,每个所述凸起的自由端形成为半球形形状或椭球形形状。

20.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述本体外适于设有布件。

21.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,进一步包括:连接管,所述连接管设在所述本体上,所述连接管与所述第一喷口和所述多个第二喷孔连通。

22.根据权利要求21所述的用于蒸汽清洁设备的地刷,其特征在于,所述连接管设在所述本体的远离所述第一喷口和所述多个第二喷孔的一侧。

23.根据权利要求1所述的用于蒸汽清洁设备的地刷,其特征在于,所述本体的形状为圆柱状、圆台状或棱柱状。

24.一种蒸汽清洁设备,其特征在于,包括根据权利要求1-23中任一项所述的用于蒸汽清洁设备的地刷。

25.根据权利要求24所述的蒸汽清洁设备,其特征在于,所述蒸汽清洁设备为蒸汽清洁机或蒸汽吸尘器。
