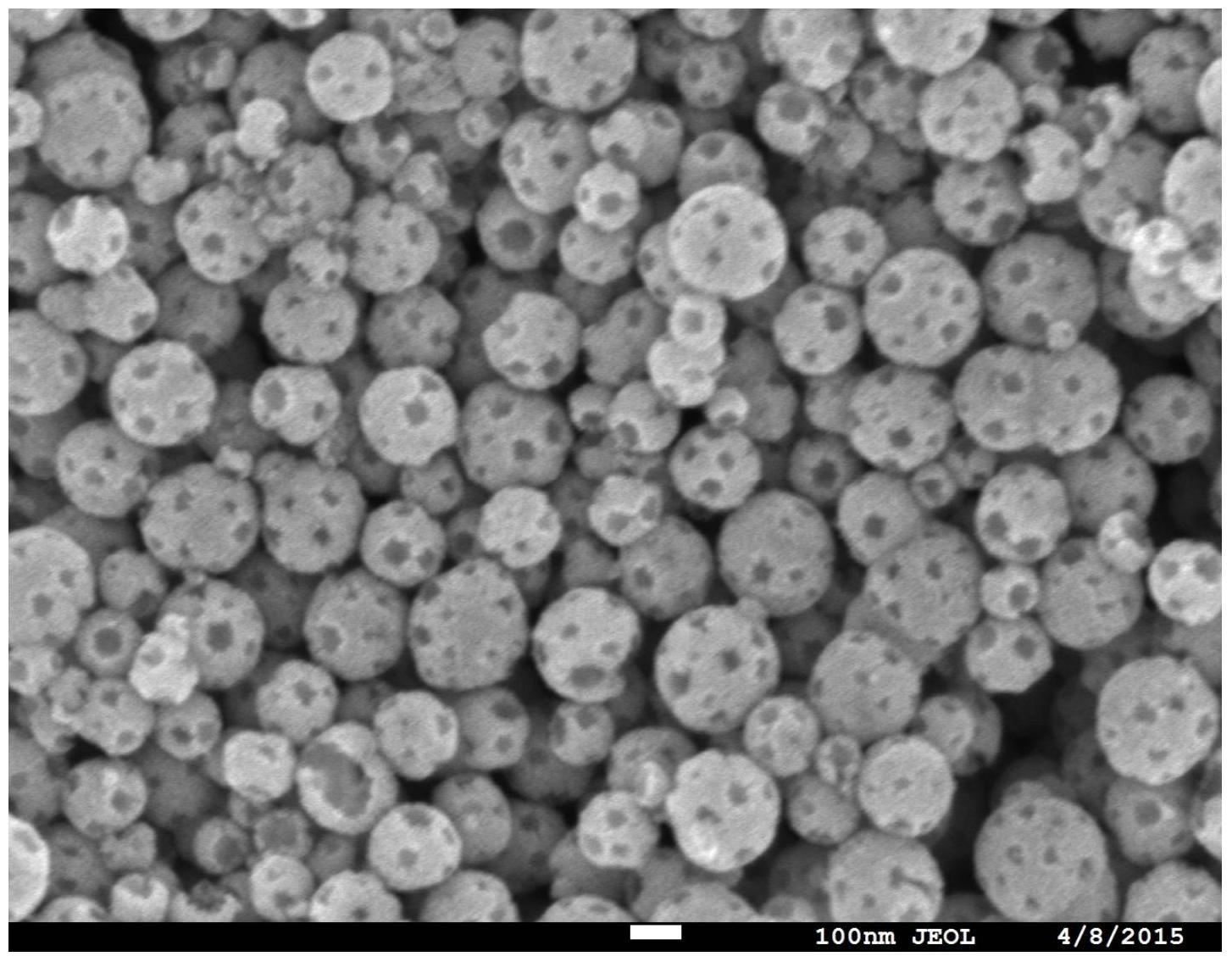

1.一种中空多级孔Pd纳米催化剂，其特征在于，该催化剂为中空结构，且表面由微孔和介孔组成，微孔孔径为1.3～2.0nm,介孔孔径为5～50nm；该催化剂制备方法具体步骤如下：a、室温下，将质量分数为0.1％的氯钯酸钾水溶液和质量分数为0.5％的罗丹明B碱性水溶液按体积比0.1～10:1混合，搅拌30min，得到A溶液；

b、按体积比1:10，将质量分数为0.1～20％的抗坏血酸水溶液缓慢滴加至上述A溶液，5～100℃下，反应1h后，过滤获得不溶物，经蒸馏水、乙醇洗涤，干燥后得到中空多级孔Pd纳米催化剂。

2.如权利要求1所述的一种中空多级孔Pd纳米催化剂，其特征在于，所述催化剂制备步骤a中，氯钯酸钾水溶液和罗丹明B碱性水溶液的体积比为10:1；所述催化剂制备步骤b中，抗坏血酸水溶液质量分数为20％，反应温度为100℃。
