专利号: 2015109893336
申请人: 宁波远志立方能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

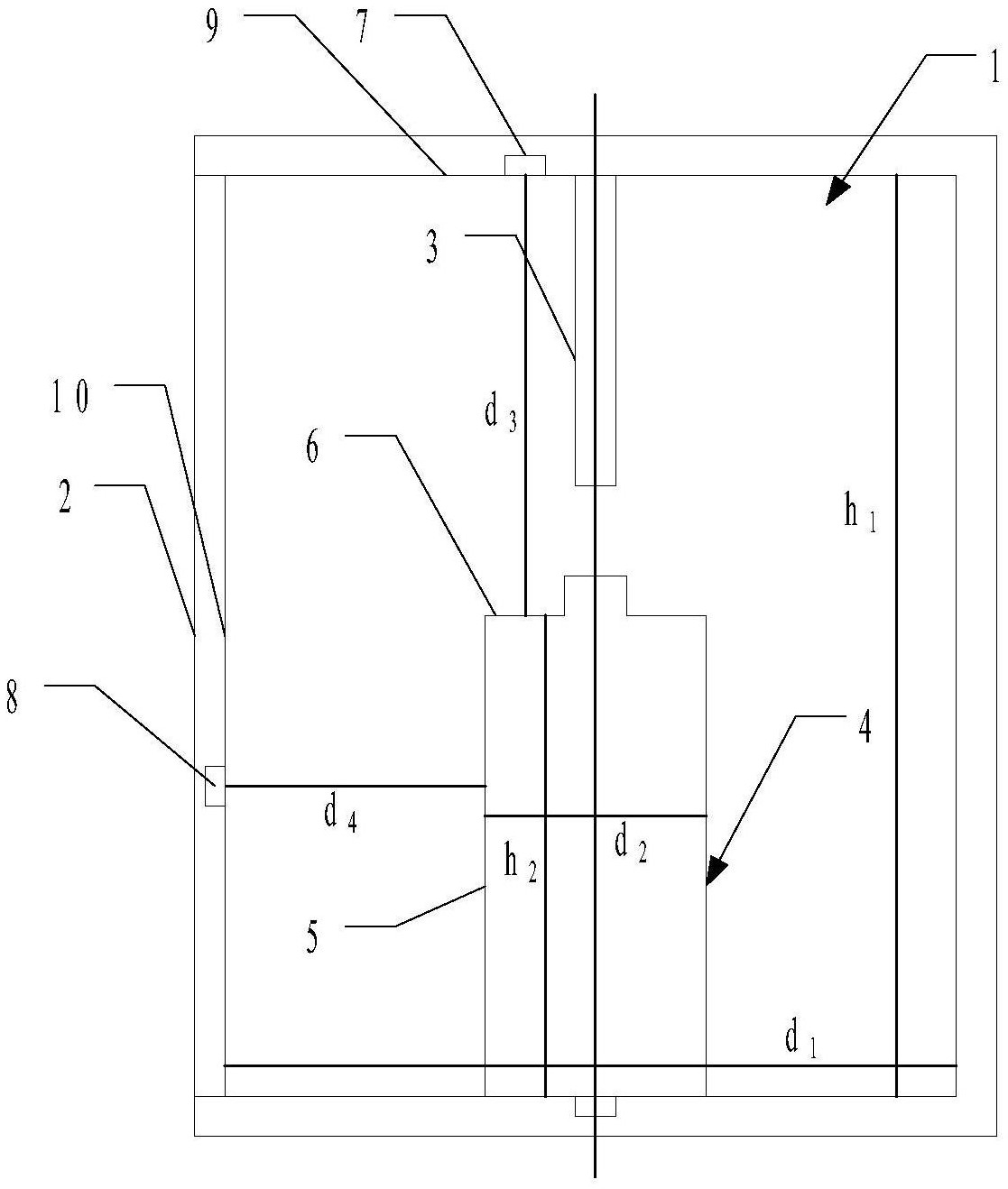

1.一种自动判断出水量的直饮水机,其特征在于,包括:

接水仓,其呈立方体的形状,用于放入一个接水容器;

出水管,其由所述接水仓的顶部沿着所述接水仓的中心轴线向下延伸;

流量传感器,其设置在所述出水管上;

电磁阀,其设置在所述出水管上;

第一红外测距传感器,其设置所述接水仓的顶部,靠近所述出水管,且所述第一红外测距传感器的光路与所述中心轴线平行;

第二红外测距传感器,其设置在所述接水仓的侧壁,且所述第二红外测距传感器的光路与所述中心轴线相交;

数据处理模块,其与所述流量传感器、所述电磁阀、所述第一红外测距传感器和所述第二红外测距传感器通信连接;所述数据处理模块内预先记录有所述接水仓的第一高度h1和第一宽度d1;

其中,所述数据处理模块控制所述第一红外测距传感器检测由所述接水仓的顶部到所述接水容器的顶壁的第一距离d3,并控制所述第二红外测距传感器检测由所述接水仓的侧壁到所述接水容器的侧壁的第二距离d4;所述数据处理模块利用第一高度减去第一距离d3得出所述接水容器的第二高度h2,利用第一宽度和第二距离计算所述接水容器的直径d2,d2=d1-d4×2,并假定接水容器为圆柱体,利用第二高度和直径计算接水容器的容积;所述数据处理模块控制所述电磁阀开启,并根据所述流量传感器的流量数据以及电磁阀开启的时间长度计算由所述出水管流出的出水量,当该出水量达到所述接水容器的容积,则所述数据处理模块控制所述电磁阀关闭;

所述接水仓的底部在正对着所述中心轴线的位置具有一个限位凹坑,该限位凹坑用于指示所述接水容器的放置位置,以使所述接水容器的轴线与所述中心轴线重合;

所述限位凹坑内设置有一个红外LED灯管,所述红外LED灯管在电池的供电下持续发出红光;

提示器,其与所述数据处理模块通信连接;

所述数据处理模块在计算出所述接水容器的容积后,控制所述提示器发出提示信号,之后再控制所述电磁阀开启。

2.如权利要求1所述的自动判断出水量的直饮水机,其特征在于,所述接水仓在一侧设置有可启闭的仓门。

3.如权利要求1所述的自动判断出水量的直饮水机,其特征在于,所述提示器为蜂鸣器。
