1.一种磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：所述的合成方法为，(1)将磺化聚酰亚胺溶于有机溶剂中配成溶液，然后加入间磺基苯膦酸、H3PO4，搅拌得到溶液A；

(2)将ZrOCl2或其水合物溶于HF溶液，然后加入盐酸溶液配置成溶液B；

(3)搅拌状态下将步骤(2)中得到的溶液B加入到步骤(1)中得到的溶液A中，蒸出液体至体系固含量为10～20％；

(4)将步骤(3)中得到的体系静置脱泡后流延制膜，并干燥；

(5)将步骤(4)中干燥后的膜于盐酸溶液下浸泡充分，实现质子交换，洗涤后烘干，得到质子交换复合膜。

2.如权利要求1所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：步骤(1)中所述的磺化聚酰亚胺结构如下，式中X范围为0.1～1。

3.如权利要求2所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：Ar是一种侧链型磺化二胺单体残基，结构为下列的一种，

4.如权利要求1所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：步骤(1)中所述的有机溶剂为DMSO，磺化聚酰亚胺溶于所述有机溶剂后配成溶液的溶质质量分数为10～20％。

5.如权利要求1所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：步骤(1)中所述的间磺基苯磷酸通过苯膦酸经发烟硫酸直接磺化制得，间磺基苯膦酸与H3PO4投料摩尔比为0.25～4。

6.如权利要求1所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：步骤(1)中，加入间磺基苯膦酸、H3PO4后的搅拌操作为，70～95℃下搅拌

4h。

7.如权利要求1所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：步骤(2)中，HF溶液的溶质质量分数为40％，盐酸溶液的摩尔浓度为1M；

ZrOCl2或其水合物、HF、HCl投料摩尔比为1：8～25：8～25。

8.如权利要求1所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：步骤(3)的加入过程中，控制(间磺基苯膦酸+H3PO4)与Zr的摩尔比为2～

2.5。

9.如权利要求1所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：步骤(4)中，将静置脱泡后的体系于室温下在玻璃板上流延法制膜，并先经40℃真空干燥2～10h，再经120℃真空干燥2～10h。

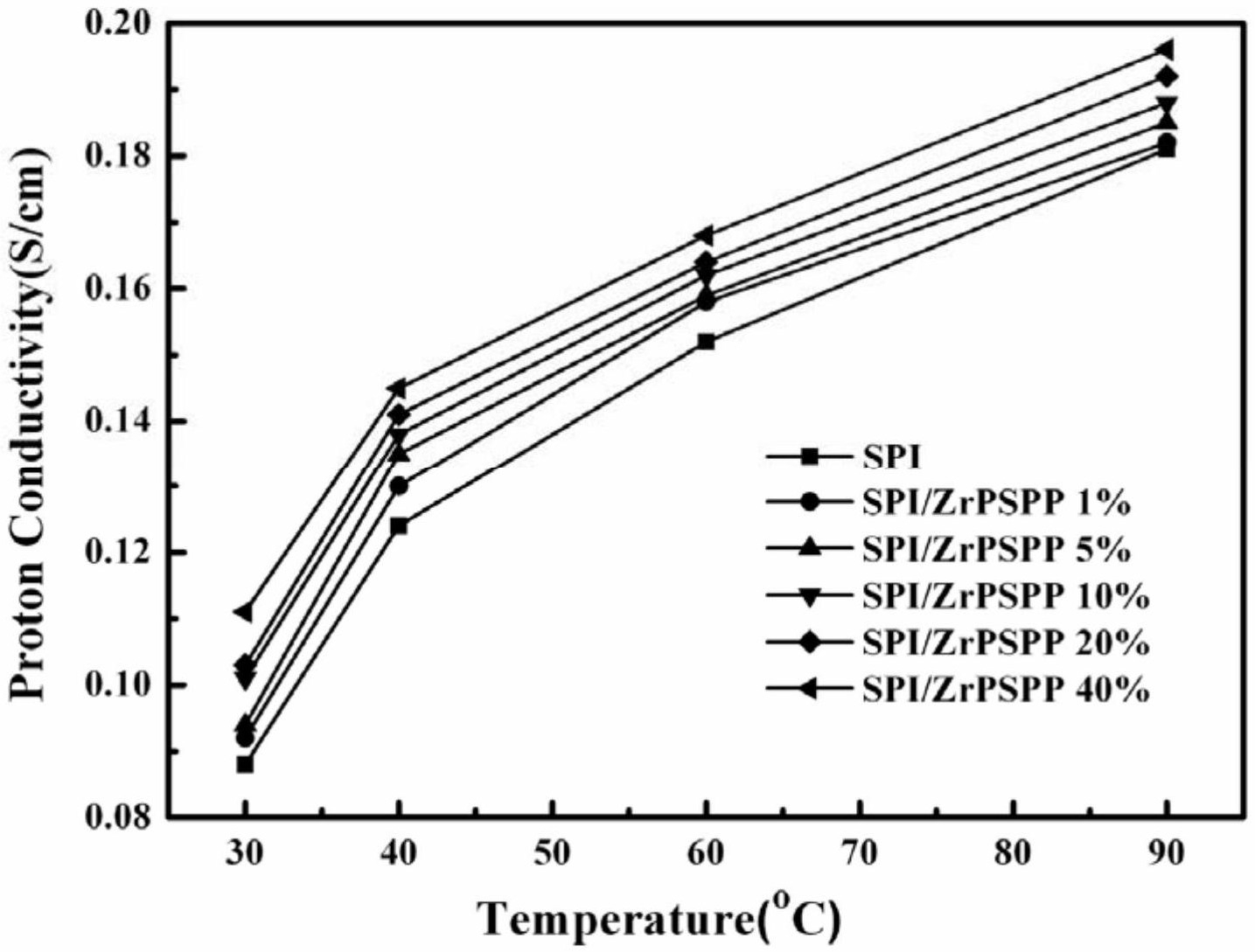

10.如权利要求1所述的磺化聚酰亚胺/磷酸-磺基苯膦酸锆质子交换复合膜的原位合成方法，其特征在于：步骤(5)中所述的盐酸溶液的浓度为1M，浸泡时间为2～12h。
