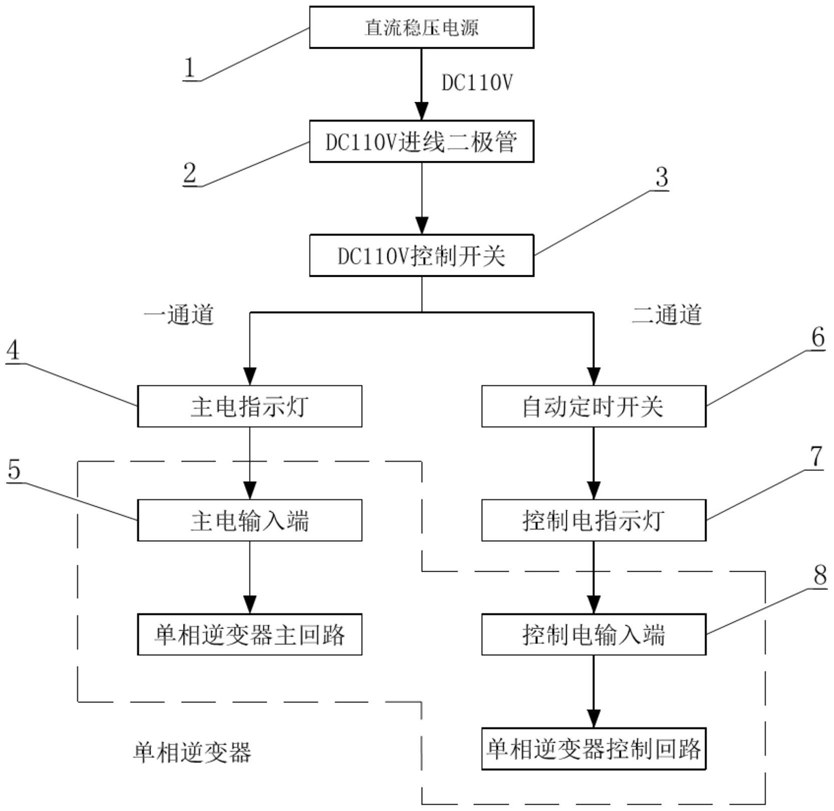

1.一种单相逆变器辅助测试装置，其特征在于：包括直流稳压电源(1)、DC110V进线二极管(2)、DC110V控制开关(3)、主电指示灯(4)、主电输入端(5)、自动定时开关(6)、控制电指示灯(7)和控制电输入端(8)；

所述直流稳压电源(1)为电压0～150V，电流0～30A可调型；

所述DC110V进线二极管(2)为800V/60A，串联连接于直流稳压电源(1)及DC110V控制开关(3)之间；

所述DC110V控制开关(3)为包括一通道和二通道的双通道型，一通道和二通道可独立通断，互不干扰，根据实际调试需求，可分别通断DC110V主电电路和DC110V控制电电路；

所述主电指示灯(4)为红色，串联连接于DC110V控制开关(3)的一通道及主电输入端(5)之间，用于显示单相逆变器工作所需的DC110V主电得电情况；

所述主电输入端(5)卡装于单相逆变器上底板导轨左侧，包括主电输入端正线端及主2

电输入端负线端，主电输入端正线端及主电输入端负线端均为6mm的两进两出型WAGO接线端子；

所述自动定时开关(6)串联连接于DC110V控制开关(3)的二通道及控制电指示灯(7)之间，分为正常档及定时档，通过开关表面旋钮进行选择；

所述控制电指示灯(7)为绿色，串联连接于自动定时开关(6)和控制电输入端(8)之间，用于显示单相逆变器工作所需的DC110V控制电得电情况；

所述控制电输入端(8)卡装于单相逆变器上底板导轨右侧，包括控制电输入端正线端2

及控制电输入端负线端，控制电输入端正线端及控制电输入端负线端均为4mm的两进两出型WAGO接线端子；

进一步地，所述直流稳压电源(1)的上下部均设有散热孔；直流稳压电源前面板上方设有两个三位数字显示仪表；中间对应设有电压值及电流值调节旋钮；下方左侧设有电源开关；右侧设有正线、负线及地线的接线端口，通过颜色区分，依次为红色、黑色和绿色；

具体地，所述DC110V进线二极管(2)是利用二极管的单向导电特性有效防止从直流稳压电源(1)引出的电源线反接导致的模块内部器件损坏；

具体地，所述DC110V控制开关(3)的一通道串联连接于DC110V进线二极管(2)与主电指示灯(4)之间，用于控制DC110V主电源的通断；二通道串联连接于DC110V进线二极管(2)与自动定时开关(6)之间，用于控制DC110V控制电源的通断。

2.根据权利要求1所述的一种单相逆变器辅助测试装置，其特征在于：所述主电指示灯(4)在直流稳压电源(1)开启状态下，将DC110V控制开关(3)的一通道拨至闭合状态，主电指示灯(4)点亮；将DC110V控制开关(3)的一通道拨至断开状态，主电指示灯(4)熄灭。

3.根据权利要求1所述的一种单相逆变器辅助测试装置，其特征在于：所述主电输入端(5)及控制电输入端(8)的正线端子均为灰色，负线端子均为蓝色。

4.根据权利要求1所述的一种单相逆变器辅助测试装置，其特征在于：所述自动定时开关(6)拨至正常档时，可作为普通的通断开关使用，接通可持续供电；当开关拨至定时档时，可在设定的时间内通断，定时档为0～30分钟可调。

5.根据权利要求1所述的一种单相逆变器辅助测试装置，其特征在于：所述控制电指示灯(7)在直流稳压电源(1)开启状态下将DC110V控制开关(3)的二通道拨至闭合状态，自动定时开关(6)任意拨至正常档或定时档，控制电指示灯(7)均点亮；将DC110V控制开关(3)的二通道拨至断开状态，自动定时开关(6)任意拨至正常档或定时档，主电指示灯(4)均保持熄灭。
