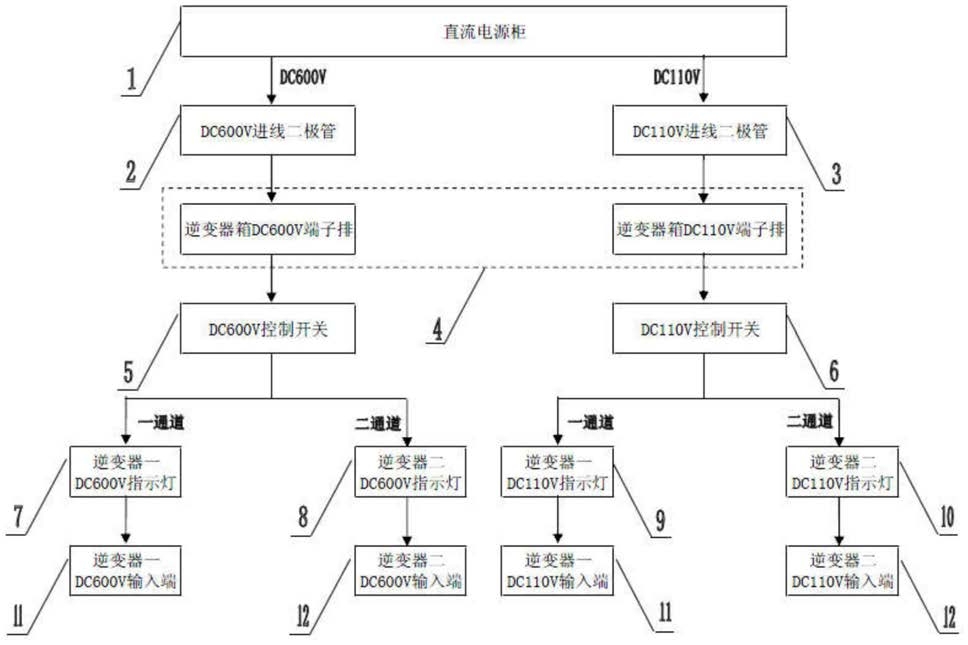

1.一种逆变器互备功能试验装置，其特征在于：包括直流电源柜(1)、DC600V进线二极管(2)、DC110V进线二极管(3)、逆变器箱端子排(4)、DC600V控制开关(5)、DC110V控制开关(6)、逆变器一DC600V指示灯(7)、逆变器二DC600V指示灯(8)、逆变器一DC110V指示灯(9)、逆变器二DC110V指示灯(10)、逆变器一输入端(11)和逆变器二输入端(12)；

所述直流电源柜(1)为一体式结构，核心器件逆变器模块放置于柜体内部；电源柜有一路DC600V和一路DC110V输出，柜体表面设有三位数字显示仪表和两路直流输出控制空

2 2

开；柜内引出的DC600V输出连接电缆断面为16mm，DC110V输出连接电缆断面为1.5mm；

所述DC600V进线二极管(2)串联连接于直流电源柜(1)的DC600V输出与逆变器箱端子排(4)的DC600V输入端子处；

所述DC110V进线二极管(3)串联连接于直流电源柜(1)的DC110V输出与逆变器箱端子排(4)的DC110V输入端子处；

所述逆变器箱端子排(4)设有DC600V正负线端子和DC110V正负线端子，使用电缆连接分别经DC600V进线二极管(2)和DC110V进线二极管(3)后从直流电源柜(1)获取电能传入箱内逆变器模块；

所述DC600V控制开关(5)为双通道型，其中一通道串联连接于逆变器箱端子排(4)的DC600V接线端子与逆变器一DC600V指示灯(7)之间；二通道串联连接于逆变器箱端子排(4)的DC600V接线端子与逆变器二DC600V指示灯(8)之间；

所述DC110V控制开关(6)为双通道型，其中一通道串联连接于逆变器箱端子排(4)的DC110V接线端子与逆变器一DC110V(9)指示灯之间；二通道串联连接于逆变器箱端子排(4)的DC110V接线端子与逆变器二DC110V(10)指示灯之间；

所述逆变器一DC600V指示灯(7)为红色，串联连接于DC600V控制开关(5)的一通道与逆变器一输入端(11)的主电源部分，用于指示逆变器一DC600V的供电情况；

所述逆变器二DC600V指示灯(8)为红色，串联连接于DC600V控制开关(5)的二通道与逆变器二输入端(12)的主电源部分，用于指示逆变器二DC600V的供电情况；

所述逆变器一DC110V指示灯(9)为绿色，串联连接于DC110V控制开关(6)的一通道与逆变器一输入端(11)的控制电部分，用于指示逆变器一DC110V的供电情况；

所述逆变器二DC110V指示灯(10)为绿色，串联连接于DC110V控制开关(6)的二通道与逆变器二输入端(11)的控制电部分，用于指示逆变器二DC110V的供电情况；

所述逆变器一输入端(11)和逆变器二输入端(12)分为DC600V接线端子和DC110V接线端子，其中DC600V接线端子位于逆变器右侧，分为600V+接线端子和600V-接线端子；

DC110V接线端子位于逆变器左侧，分为110V+接线端子和110V-接线端子。

2.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述直流电源柜(1)的柜内引出电缆均为低烟无卤阻燃型，线端配套安装位置及线径压接端子，便于可靠连接。

3.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述DC600V进线二极管(2)为1200V/200A，所述DC110V进线二极管(3)为1200V/160A，均是利用二极管的单相导电性来防止从直流电源柜(1)引出的电源正负线接反导致逆变器箱内元件损坏。

4.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述逆变器箱

2

端子排(4)的DC600V端子为一进两出、16mm导轨卡装式端子，其中正线端子为灰色，负线2

端子为蓝色；DC110V端子为两进两出、2.5mm导轨卡装式灰色端子；逆变器箱端子排(4)位于箱体左侧，可在同侧检修门打开状态下进行线路连接。

5.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述DC600V控制开关(5)和DC110V控制开关(6)均为双通道型，两通道开关彼此独立，可分别控制该路电路的导通与关断。

6.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述逆变器一DC600V指示灯(7)在直流电源柜(1)的DC600V电源接通时，将DC600V控制开关(5)的一通道拨至导通状态，逆变器一DC600V指示灯(7)点亮；将DC600V控制开关(5)的一通道拨至断开状态，逆变器一DC600V指示灯(7)熄灭。

7.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述逆变器二DC600V指示灯(8)在直流电源柜(1)的DC600V电源接通时，将DC600V控制开关(5)的二通道拨至导通状态，逆变器二DC600V指示灯(8)点亮；将DC600V控制开关(5)的二通道拨至断开状态，逆变器二DC600V指示灯(8)熄灭。

8.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述逆变器一DC110V指示灯(9)在直流电源柜(1)的DC110V电源接通时，将DC110V控制开关(6)的一通道拨至导通状态，逆变器一DC110V指示灯(9)点亮；将DC110V控制开关(6)的一通道拨至断开状态，逆变器一DC110V指示灯(9)熄灭。

9.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述逆变器二DC110V指示灯(10)在直流电源柜(1)的DC110V电源接通时，将DC110V控制开关(6)的二通道拨至导通状态，逆变器二DC110V指示灯(10)点亮；将DC110V控制开关(6)的二通道拨至断开状态，逆变器二DC110V指示灯(10)熄灭。

10.根据权利要求1所述的一种逆变器互备功能试验装置，其特征在于：所述逆变器一输入端(11)和逆变器二输入端(12)的DC600V接线端子均为M8型单螺栓安装式，中间用2

挡板间隔，有效防止正负线的碰触造成短路；DC110V接线端子均为2.5mm普通2线笼式接线端子，自带阻隔防止正负线碰触。
