1.制备多层复合材料的方法，所述多层复合材料包含基体层、第一结构层和第二结构层，其制备过程包括以下步骤：

1)以基体层为阴极，以作为第一结构层来源的第一电极为阳极，利用电火花沉积加工将第一电极沉积到基体层的表面并形成第一结构层；

2)以作为第二结构层来源的第二电极为阳极，利用电火花沉积加工将第二电极沉积到第一结构层的表面并形成第二结构层；

其中，第一电极和第二电极的沉积过程均至少包含沿N(N≥1)个方向的进给运动。

2.如权利要求1所述的制备多层复合材料的方法，其特征在于：第一结构层和第二结构层均由至少两层沉积层组成。

3.如权利要求2所述的制备多层复合材料的方法，其特征在于：所述相邻两层沉积层的沉积方向不相平行。

4.如权利要求1所述的制备多层复合材料的方法，其特征在于：所述第一电极和第二电极分别为一个具有两层结构的电极的其中一层。

5.由权利要求1-4任一项所述的方法所制备的结构阻尼复合材料，包含基体层、第一结构层和第二结构层，其特征在于：所述第一结构层和第二结构层分别为由阻尼材料构成的第一阻尼层和第二阻尼层。

6.如权利要求5所述的结构阻尼复合材料，其特征在于：第一阻尼层和第二阻尼层分别由Zn-Al系合金、Mg合金、Fe-Cr系合金、Mn-Cu系合金中的任意一种组成。

7.如权利要求6所述的结构阻尼复合材料，其特征在于：所述第一阻尼层和第二阻尼层中，一种由Zn-Al系合金组成,另一种由Fe-Cr系合金组成。

8.如权利要求7所述的结构阻尼复合材料，其特征在于：所述Zn-Al系合金中各个组分及其含量为Al 20-30wt％，Cu 1-5wt％，Mg 0.01-0.1wt％，其余为Zn；所述Fe-Cr系合金中各个组分及其含量为Cr 10-20wt％，Al 1-5wt％，Si 0.1-2wt％，其余为Fe。

9.如权利要求5所述的结构阻尼复合材料，其特征在于：所述基体层为合金钢或Al合金。

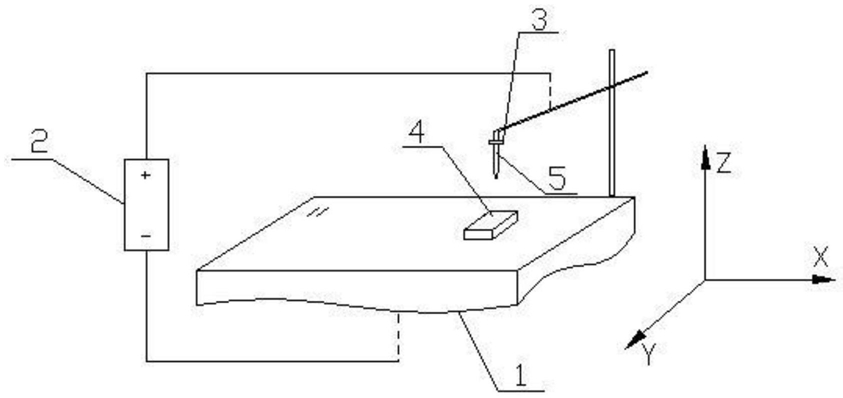

10.制备多层复合材料的设备，包括工作台(1)、脉冲电源(2)、电极夹持部(3)和控制机构，其中，脉冲电源(2)的阴极与基体层(4)连接，脉冲电源(2)的阳极与电极夹持部(3)连接，其特征在于：所述控制机构包括控制电极(5)进给运动的机构和控制电极夹持部(3)夹取或更换电极(5)的机构。
